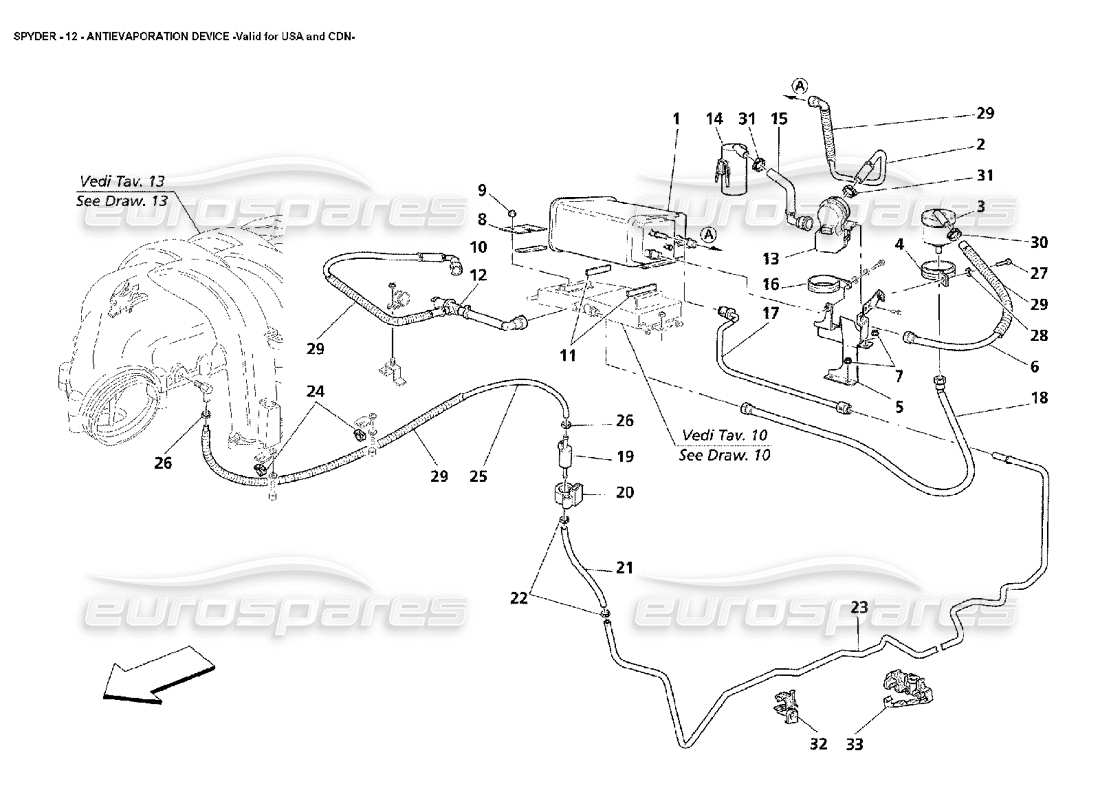

012 - Antiverdunstungsgerät – Gültig für USA und CDN
Maserati 4200 Spyder (2002) Antievaporation Device -Valid for USA and CDN Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 220074
KRAFTSTOFFDAMPFILTER
aus £60,51
aus £60,51
Dieses Teil ersetzt die Teilenummer 212961 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 184555
ROHR VOM KANISTER ZUR PUMPE
aus £129,52
aus £129,52
# 003
MPN: 180573
ÜBERROLLVENTIL
aus £39,10
aus £39,10
# 004
MPN: 189894
Halterung
aus £175,86
aus £175,86
# 005
MPN: 189895
Halterung
aus £96,72
aus £96,72
# 006
MPN: 184553
ROHR VOM ROLLOVER ZUM KANISTER
aus £18,81
aus £18,81
# 007
MPN: 12574211
NUSS
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 128300060
# 008
MPN: 186920
KRAFTSTOFFDAMPFILTERHALTERUNG
aus £3,24
aus £3,24
# 009
MPN: 12574211
NUSS
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 128300060
# 010
MPN: 184766
GUMMISTICKE
aus £7,70
aus £7,70
# 011
MPN: 184221
GUMMISTICKE
aus £2,31
aus £2,31
# 012
MPN: 186003
PIERBURG VENTIL KOMPLETTES ROHR
aus £158,13
aus £158,13
# 013
MPN: 185405
DIAGNOSEPUMPE
aus £146,94
aus £146,94
# 014
MPN: 183221
FILTER FÜR OBD-PUMPE
aus £7,40
aus £7,40
# 015
MPN: 184554
VERBINDUNGEN KOMPLETTES ROHR
aus £310,23
aus £310,23
# 016
MPN: 189893
Halterung
aus £37,97
aus £37,97
# 017
MPN: 184557
ROHR VOM KANISTER ZUM UNTERBODEN
aus £15,60
aus £15,60
# 018
MPN: 187468
ROHR VOM DISAREATOR ZUM ÜBERROLL
aus £170,63
aus £170,63
# 019
MPN: 180861
WASCHVENTIL
aus £52,61
aus £52,61
# 020
MPN: 174623
PUFFER FÜR UNTERSTÜTZUNG
aus £3,88
aus £3,88
# 021
MPN: 181703
EINLASSROHR DES WASCHVENTILS
aus £5,88
aus £5,88
# 022
MPN: 13432070
SCHRAUBKRAGEN
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 13434670
# 023
MPN: 190518
KOMPLETTES UNTERBODENROHR
aus £20,76
aus £20,76
# 024
MPN: 10441790
HALTERUNG MIT HÜLSE
- Nicht für Fahrzeuge mit Halterung 190509 - (Siehe Zeichnung 13 Pos. 29)
aus £0,53
aus £0,53
# 024
MPN: 178430
CLIP
- Gültig für Fahrzeuge mit Halterung 190509 - (Siehe Zeichnung 13 Pos. 29)
aus £0,53
aus £0,53
# 025
MPN: 181704
AUSLASSROHR DES WASCHVENTILS
aus £21,19
aus £21,19
# 026
MPN: 190471
BEFESTIGUNGSCLIP
aus £1,92
aus £1,92
# 027
MPN: 10902021
SCHRAUBEN
aus £1,21
aus £1,21
# 028
MPN: 14499324
Scheibe
aus £0,51
aus £0,51
# 029
MPN: 318720333
ROHR
- Lieferung in Metern - (Mindestmenge 1m. oder ein Vielfaches)
aus £5,10
aus £5,10
# 030
MPN: 13433370
KRAGEN FÜR ÄRMEL
aus £0,61
aus £0,61
# 031
MPN: 13000390
SCHRAUBKRAGEN
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 13121170 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 032
MPN: 187840
CLIP
- (Menge wird bei der Montage definiert)
aus £0,69
aus £0,69
# 033
MPN: 190409
CLIP
- (Menge wird bei der Montage definiert)
aus £3,24
aus £3,24
