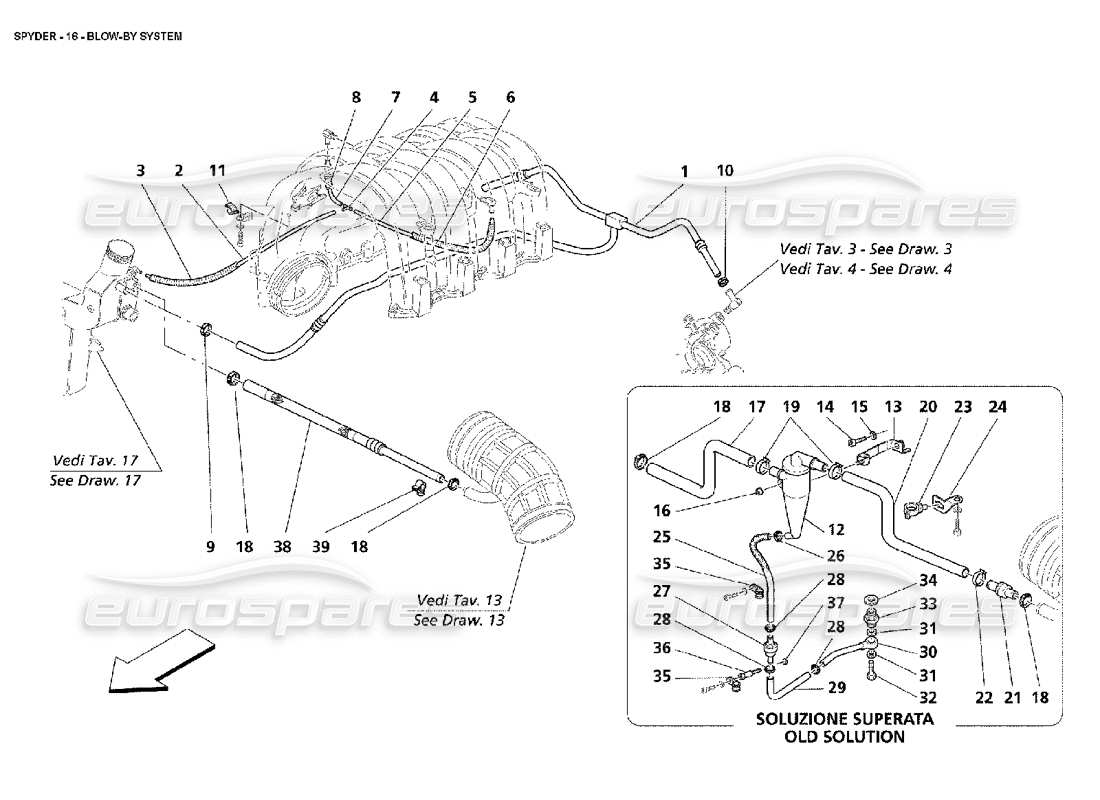

016 - Blow-By-System
Maserati 4200 Spyder (2002) Blow - By System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 190120
KOPFABDECKUNG ENTLÜFTUNGSROHR
aus £32,55
aus £32,55
# 001
MPN: 198346
KOPFABDECKUNG ENTLÜFTUNGSROHR
- Als Alternative
aus £46,78
aus £46,78
Dieses Teil ersetzt die Teilenummer 190120, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 169700
GUMMISCHLAUCH
aus £7,12
aus £7,12
# 003
MPN: 97218
ROHR
- Lieferung in Metern - (Mindestmenge 1m. oder ein Vielfaches)
aus £1,84
aus £1,84
Dieses Teil ersetzt die Teilenummer 188340 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 004
MPN: 146972
3-WAY UNION
aus £2,77
aus £2,77
# 005
MPN: 194323
GUMMISCHLAUCH
aus £6,93
aus £6,93
Dieses Teil ersetzt die Teilenummer 192445
# 006
MPN: 97218
ROHR
- Lieferung in Metern - (Mindestmenge 1m. oder ein Vielfaches)
aus £1,84
aus £1,84
Dieses Teil ersetzt die Teilenummer 188340 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 007
MPN: 165608
GUMMISCHLAUCH
aus £1,52
aus £1,52
Dieses Teil ersetzt die Teilenummer 235375
# 008
MPN: 97218
ROHR
- Lieferung in Metern - (Mindestmenge 1m. oder ein Vielfaches)
aus £1,84
aus £1,84
Dieses Teil ersetzt die Teilenummer 188340 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 009
MPN: 177996

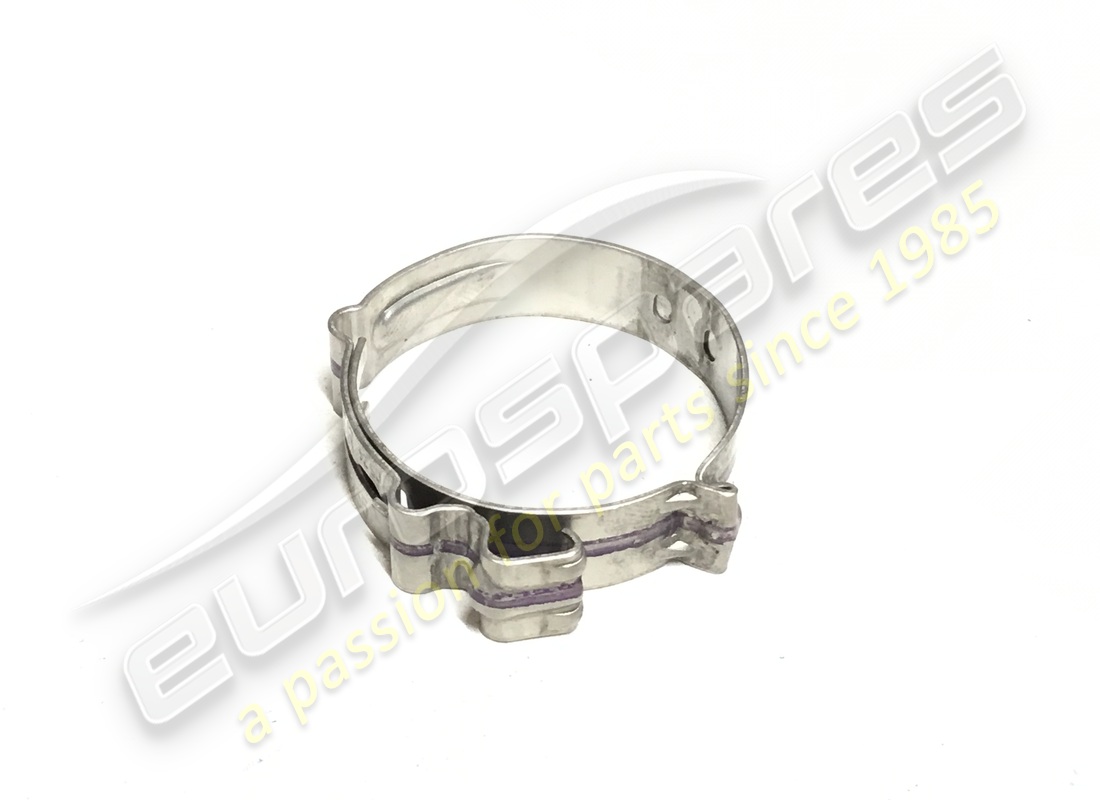

KLEMME
aus £2,31
aus £2,31
# 010
MPN: 178052
KLEMME
aus £0,94
aus £0,94
# 011
MPN: 10441590
HALTERUNG MIT HÜLSE
- Nicht für Fahrzeuge mit Halterung 191009 - (Siehe Zeichnung 13 Pos. 30)
aus £0,53
aus £0,53
# 011
MPN: 191273
CLIP
- Gültig für Fahrzeuge mit Halterung 191009 - (Siehe Zeichnung 13 Pos. 30)
aus £0,71
aus £0,71
# 012
MPN: 192651
Öldampfabscheider
aus £10,39
aus £10,39
Dieses Teil ersetzt die Teilenummer 191455
# 013
MPN: 192652
Halterung
- Gültig für Fahrzeuge mit Öldampfabscheider - (Siehe Pos. 12)
aus £8,16
aus £8,16
# 014
MPN: 14305524
SCHRAUBEN
- Gültig für Fahrzeuge mit Öldampfabscheider - (Siehe Pos. 12)
aus £0,54
aus £0,54
# 015
MPN: 12620474
Scheibe
- Gültig für Fahrzeuge mit Öldampfabscheider - (Siehe Pos. 12)
aus £0,47
aus £0,47
# 016
MPN: 14058411
NUSS
- Gültig für Fahrzeuge mit Öldampfabscheider - (Siehe Pos. 12)
aus £0,54
aus £0,54
# 017
MPN: 191376
ÄRMEL
- Gültig für Fahrzeuge mit Öldampfabscheider - (Siehe Pos. 12)
aus £7,16
aus £7,16
# 018
MPN: 13000490
SCHRAUBKRAGEN
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 13127870 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 019
MPN: 13127870
RIEMENKRAGEN
- Gültig für Fahrzeuge mit Öldampfabscheider - (Siehe Pos. 12)
Ersetzung
Ersetzung
# 020
MPN: 192609
ÄRMEL
- Gültig für Fahrzeuge mit Öldampfabscheider - (Siehe Pos. 12)
aus £7,16
aus £7,16
# 021
MPN: 585069900
EINWEGVENTIL
aus £19,03
aus £19,03
Dieses Teil ersetzt die Teilenummer 191454
# 022
MPN: 13126570
RIEMENKRAGEN
- Gültig für Fahrzeuge mit Öldampfabscheider - (Siehe Pos. 12)
aus £1,55
aus £1,55
# 023
MPN: 189149
CLIP
- Gültig für Fahrzeuge mit Öldampfabscheider - (Siehe Pos. 12)
aus £1,08
aus £1,08
# 024
MPN: 191379
Halterung
- Gültig für Fahrzeuge mit Öldampfabscheider - (Siehe Pos. 12)
aus £88,58
aus £88,58
# 025
MPN: 192653
ÄRMEL
- Gültig für Fahrzeuge mit Öldampfabscheider - (Siehe Pos. 12)
aus £7,06
aus £7,06
# 026
MPN: 13000290
SCHRAUBKRAGEN
- Gültig für Fahrzeuge mit Öldampfabscheider - (Siehe Pos. 12)
aus £0,56
aus £0,56
# 027
MPN: 191852
EINWEGVENTIL
- Gültig für Fahrzeuge mit Öldampfabscheider - (Siehe Pos. 12)
Ersetzung
Ersetzung
# 028
MPN: 13000190
SCHRAUBKRAGEN
- Gültig für Fahrzeuge mit Öldampfabscheider - (Siehe Pos. 12)
aus £0,53
aus £0,53
# 029
MPN: 191440
ÄRMEL
aus £6,29
aus £6,29
