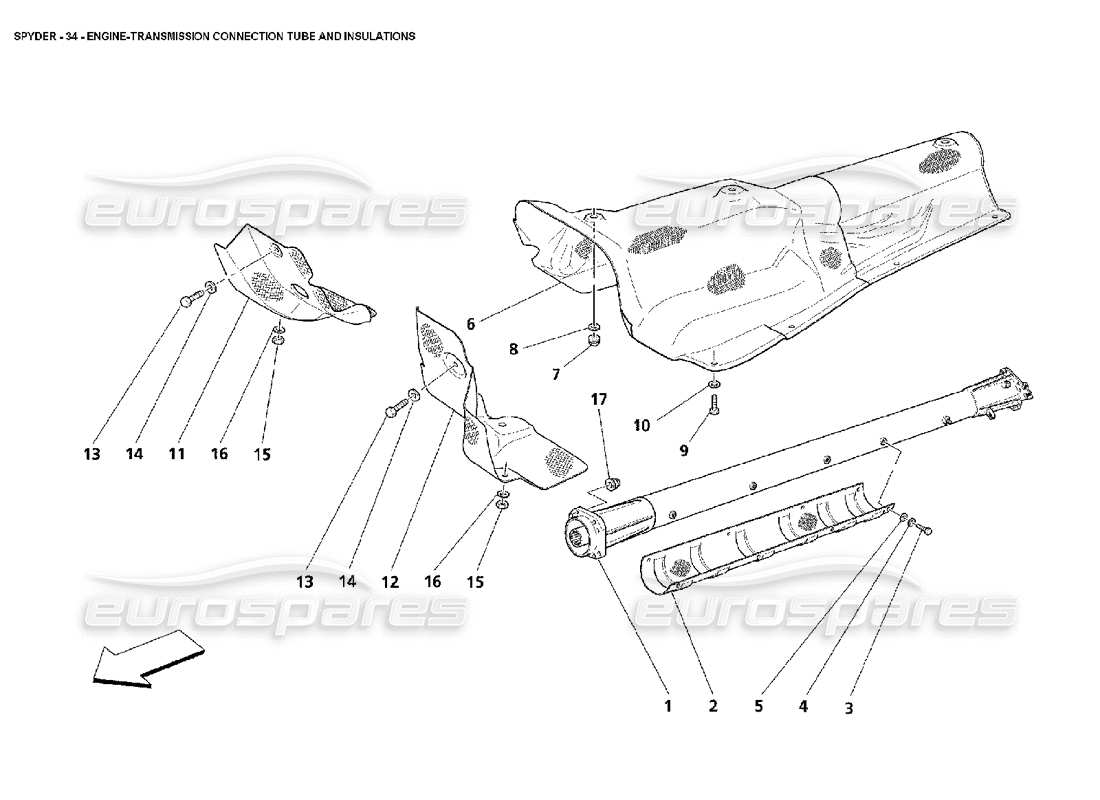

034 - Motor-Getriebe-Verbindungsrohr und Isolierungen
Maserati 4200 Spyder (2002) Engine-Transmission Connection Tube and Insulations Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 187532
KOMPLETTES MOTOR-GETRIEBE-VERBINDUNGSROHR
- Gültig für F1 -
aus £4.815,70
aus £4.815,70
Dieses Teil ersetzt die Teilenummer 186739 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 185559
ANTI-HITZESCHILD
aus £20,67
aus £20,67
# 003
MPN: 11635724
SCHRAUBEN
aus £0,48
aus £0,48
# 004
MPN: 12601274
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12601270
# 005
MPN: 12644424
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 13550214
# 006
MPN: 66065500
TUNNEL-HITZESCHILD
aus £99,69
aus £99,69
# 007
MPN: 14059111
NUSS
aus £0,47
aus £0,47
# 008
MPN: 12624124
Scheibe
aus £0,71
aus £0,71
# 009
MPN: 10977824
SCHRAUBEN
aus £1,03
aus £1,03
Dieses Teil ersetzt die Teilenummer 16130321, die wir auf Lager haben
# 010
MPN: 12624124
Scheibe
aus £0,71
aus £0,71
# 011
MPN: 66584200
RECHTER SCHILD
aus £18,13
aus £18,13
# 012
MPN: 66582900
LINKES SCHILD
aus £18,13
aus £18,13
# 013
MPN: 10977824
SCHRAUBEN
aus £1,03
aus £1,03
Dieses Teil ersetzt die Teilenummer 16130321, die wir auf Lager haben
# 014
MPN: 12624124
Scheibe
aus £0,71
aus £0,71
# 015
MPN: 13831811
NUSS
aus £0,47
aus £0,47
# 016
MPN: 12624124
Scheibe
aus £0,71
aus £0,71
# 017
MPN: 156462
NUSS
Ersetzung
Ersetzung
