Eurospares-part-diagram-104.webp)

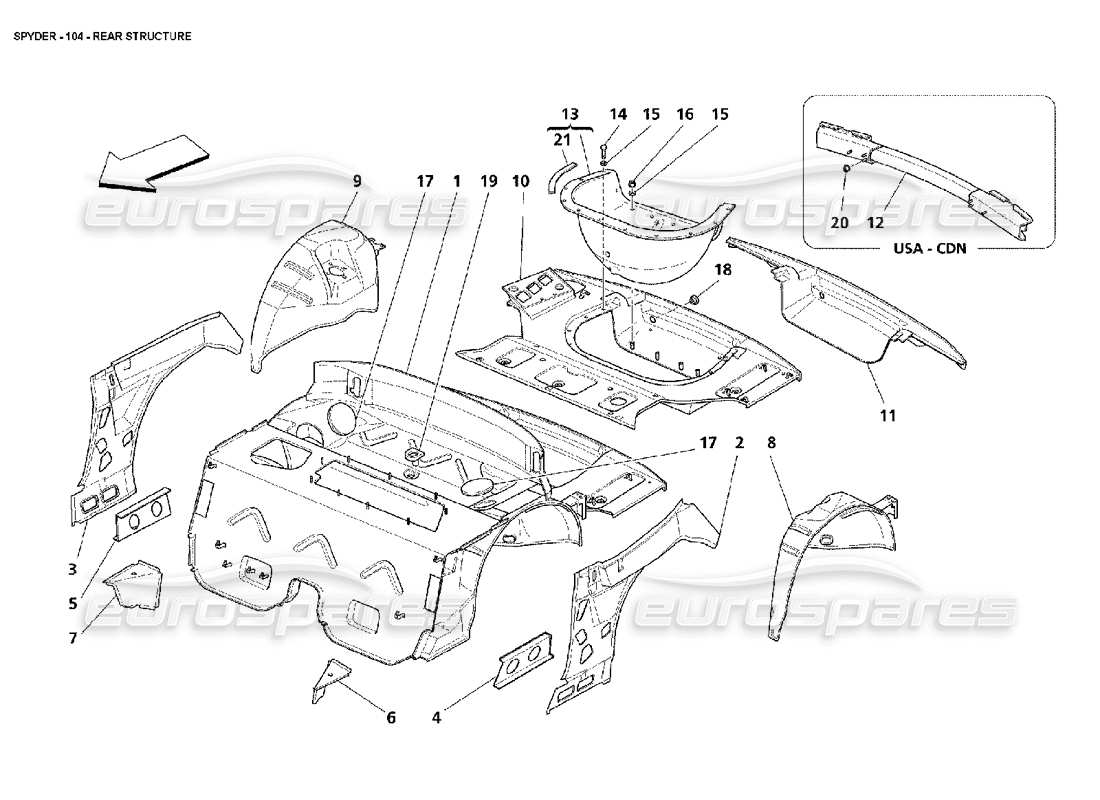

104 - Hintere Struktur
Maserati 4200 Spyder (2002) Rear Structure Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 980001058
VOLLSTÄNDIGER HINTERER MITTELBODEN
aus £4.694,40
aus £4.694,40
# 002
MPN: 980001151
KOMPLETTE LINKE HINTERE MEMBRAN
aus £108,23
aus £108,23
# 003
MPN: 980001152
KOMPLETTE RECHTE HINTERE MEMBRAN
aus £95,22
aus £95,22
# 004
MPN: 66249200
LINKE HINTERE LÄNGSSTRÄGERVERSTÄRKUNG
aus £17,28
aus £17,28
# 005
MPN: 66249100
RECHTE HINTERE LÄNGSSTRÄGERVERSTÄRKUNG
aus £17,28
aus £17,28
# 006
MPN: 65962700
LINKE ÄUSSERE WINKELVERSTÄRKUNG
aus £16,27
aus £16,27
# 007
MPN: 65962600
RECHTE ÄUSSERE WINKELVERSTÄRKUNG
aus £16,27
aus £16,27
# 008
MPN: 980001061
KOMPLETTES INNENRADHAUS LINKS HINTERRAD
aus £441,35
aus £441,35
# 009
MPN: 980001062
KOMPLETTES RADHAUS INNERES RECHTES HINTERRAD
aus £441,35
aus £441,35
# 010
MPN: 980001059
VOLLSTÄNDIGER KOFFERRAUMBODEN
aus £613,64
aus £613,64
# 011
MPN: 980001060
KOMPLETTE RÜCKWAND
aus £135,63
aus £135,63
# 012
MPN: 66300700
HINTERER BULLBAR
- Gültig für die USA
aus £458,97
aus £458,97
# 012
MPN: 67021800
HINTERER BULLBAR
- Gültig für CDN
aus £473,06
aus £473,06
# 013
MPN: 66491000
KOMPLETTES RADGEHÄUSE
- Gültig bis Fahrzeug Ass. Nr. 9813
Ersetzung
Ersetzung
# 013
MPN: 67245900
KOMPLETTES RADGEHÄUSE
- Gültig ab Fahrzeug Ass. Nr. 9814
aus £284,07
aus £284,07
Dieses Teil ersetzt die Teilenummer 66491000
# 014
MPN: 13274611
SCHRAUBEN
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 13274517
# 015
MPN: 12638170
Scheibe
aus £1,11
aus £1,11
# 016
MPN: 14058311
NUSS
aus £0,47
aus £0,47
# 017
MPN: 66428200
Stecker
aus £8,41
aus £8,41
# 018
MPN: 14506987
Stecker
aus £1,98
aus £1,98
# 019
MPN: 385500300
AUSPUFFANSCHLUSS
aus £6,98
aus £6,98
# 020
MPN: 14040715
NUSS
- Gültig für USA und CDN
aus £1,11
aus £1,11
# 021
MPN: 66134100
RADHAUSDICHTUNG
aus £122,12
aus £122,12
