006 - Timing – Kontrollen

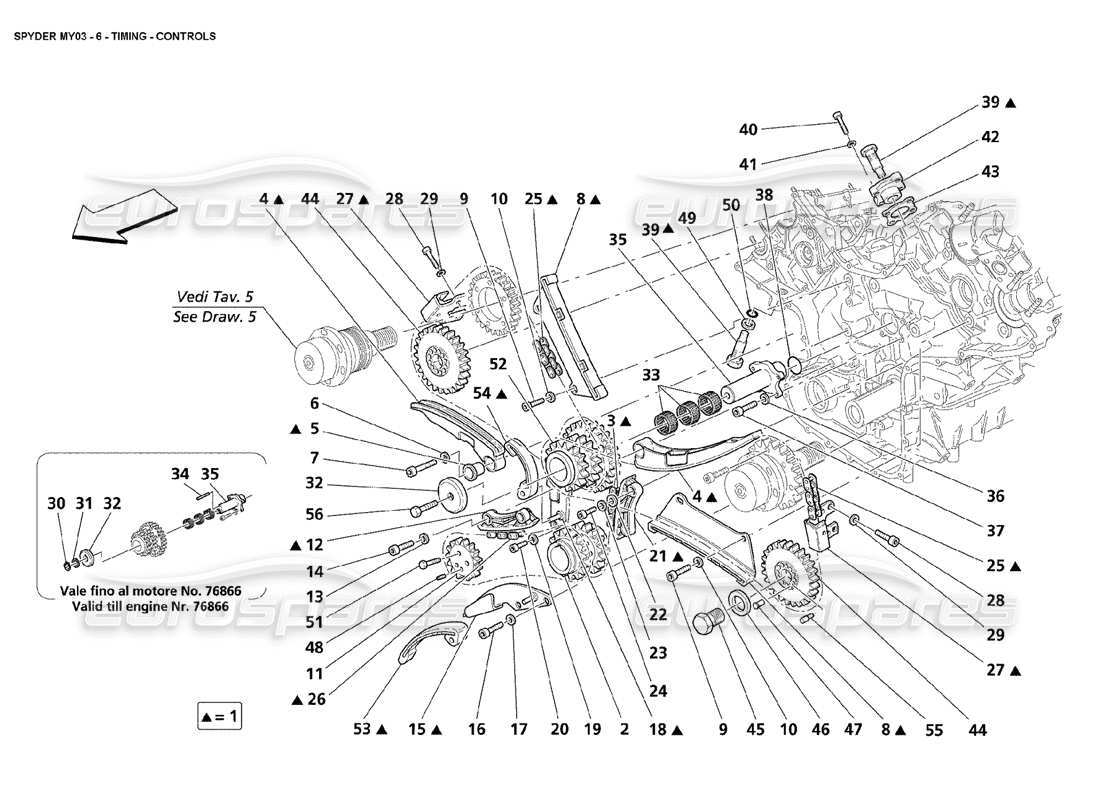

Maserati 4200 Spyder (2003) Timing - Controls Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 196902
Zeitsteuerungsbaugruppe
aus £594,81
aus £594,81
Dieses Teil ersetzt die Teilenummer 193716
# 002
MPN: 186854
MOTORWELLE ZAHNRAD
aus £57,90
aus £57,90
# 003
MPN: 175286
GETRIEBEKETTE
aus £24,50
aus £24,50
# 004
MPN: 186184
MOBILER FÜHRUNGSSCHUH
aus £71,44
aus £71,44
# 005
MPN: 175303
BUCHSE
aus £13,48
aus £13,48
# 006
MPN: 10569373
Scheibe
aus £0,47
aus £0,47
# 007
MPN: 14306424
SCHRAUBEN
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14306421
# 008
MPN: 186185
FESTE SPANNUNG
aus £33,00
aus £33,00
# 009
MPN: 14306224
SCHRAUBEN
aus £0,47
aus £0,47
# 010
MPN: 11193874
Scheibe
aus £0,47
aus £0,47
# 011
MPN: 189564
PUMPENSTEUERUNG MIT ZAHNRAD
aus £266,10
aus £266,10
# 012
MPN: 186186
FESTE SPANNUNG
aus £15,90
aus £15,90
# 013
MPN: 11197774
Scheibe
aus £0,54
aus £0,54
# 014
MPN: 14305424
SCHRAUBEN
aus £0,47
aus £0,47
# 015
MPN: 185724
FÜHRUNGSSCHUHUNTERSTÜTZUNG
aus £10,76
aus £10,76
# 016
MPN: 14305724
SCHRAUBEN
aus £0,53
aus £0,53
# 017
MPN: 11197774
Scheibe
aus £0,54
aus £0,54
# 018
MPN: 186159
FÜHRUNGSSCHUHUNTERSTÜTZUNG
Erfordert P/N 196683
aus £16,40
aus £16,40
# 019
MPN: 11197774
Scheibe
aus £0,54
aus £0,54
# 020
MPN: 14305724
SCHRAUBEN
aus £0,53
aus £0,53
# 021
MPN: 306094
FESTE SPANNUNG
aus £22,12
aus £22,12
Dieses Teil ersetzt die Teilenummer 186181
# 022
MPN: 12647624
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12647601
# 023
MPN: 11197774
Scheibe
aus £0,54
aus £0,54
# 024
MPN: 14432224
SCHRAUBEN
aus £0,47
aus £0,47
# 025
MPN: 193616
ZEITSTEUERKETTE
aus £54,51
aus £54,51
# 026
MPN: 175314
KETTE
aus £26,27
aus £26,27
# 027
MPN: 189569
OBERE FESTE SPANNUNG
aus £18,01
aus £18,01
# 028
MPN: 14305934
SCHRAUBEN
aus £0,82
aus £0,82
# 029
MPN: 11197774
Scheibe
aus £0,53
aus £0,53
# 030
MPN: 11066876
SEEGER-RING
- Gültig bis Motor-Nr. 76866
aus £0,47
aus £0,47
# 031
MPN: 180187
RING
- Gültig bis Motor-Nr. 76866
aus £1,11
aus £1,11
# 032
MPN: 175281
SCHULTER
- Gültig bis Motor-Nr. 76866
aus £17,68
aus £17,68
# 032
MPN: 194262
SCHULTER
- Gültig ab Motor-Nr. 76867
aus £10,73
aus £10,73
# 033
MPN: 175282
ROLLENKÄFIG
aus £2,85
aus £2,85
# 034
MPN: 14159370
FLEXIBLER STIFT
- Gültig bis Motor-Nr. 76866
aus £1,11
aus £1,11
# 035
MPN: 188436
UNTERSTÜTZUNG
- Gültig bis Motor-Nr. 76866
aus £874,40
aus £874,40
# 035
MPN: 194261
UNTERSTÜTZUNG
- Gültig ab Motor-Nr. 76867
aus £82,55
aus £82,55
# 036
MPN: 11181574
Scheibe
aus £0,53
aus £0,53
# 037
MPN: 14304224
SCHRAUBEN
aus £0,47
aus £0,47
# 038
MPN: 104212
ODER DICHTUNG
aus £0,47
aus £0,47
# 039
MPN: 180316
HYDRAULISCHER SPANNER
aus £34,50
aus £34,50
# 040
MPN: 14432224
SCHRAUBEN
aus £0,47
aus £0,47
# 041
MPN: 11197774
Scheibe
aus £0,53
aus £0,53
# 042
MPN: 190060
BUCHSE FÜR SPANNER
aus £11,19
aus £11,19
# 043
MPN: 323282
Dichtung
- Wird auch in den Zylinderköpfen mitgeliefert - Dichtungsrevisionssatz (Cod. 980020001)
aus £1,17
aus £1,17
Dieses Teil ersetzt die Teilenummer 247147
# 044
MPN: 187530
ZAHNRAD FÜR WELLE
aus £26,48
aus £26,48
# 045
MPN: 193831
SCHRAUBEN
aus £7,33
aus £7,33
# 046
MPN: 175751
Scheibe
aus £3,18
aus £3,18
# 047
MPN: 176610
ZENTRIERDÜBEL
aus £3,33
aus £3,33
# 048
MPN: 189779
DÜBEL
aus £1,29
aus £1,29
# 049
MPN: 190171
ABSTANDSHALTER
aus £3,29
aus £3,29
# 050
MPN: 192069
ODER DICHTUNG
aus £0,47
aus £0,47
# 051
MPN: 189563
SCHRAUBEN
aus £30,06
aus £30,06
# 052
MPN: 193565
GETRIEBEZAHNRAD
aus £60,60
aus £60,60
# 053
MPN: 185725
KETTENSPANNER
aus £30,93
aus £30,93
# 054
MPN: 196683
KETTENSPANNER
aus £24,54
aus £24,54
# 055
MPN: 194191
DÜBEL
aus £4,28
aus £4,28
# 056
MPN: 16043124
SCHRAUBEN
- Gültig ab Motor-Nr. 76867
aus £0,26
aus £0,26
