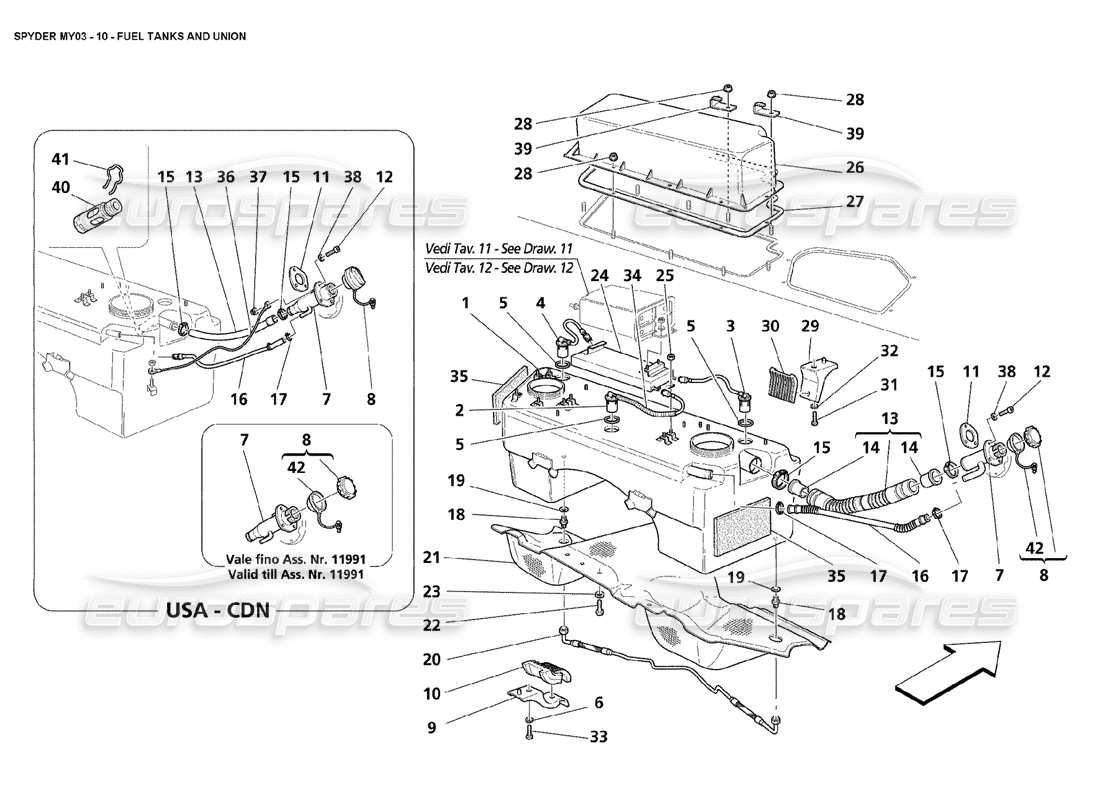

010 - Kraftstofftanks und Union
Maserati 4200 Spyder (2003) Fuel Tanks and Union Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 184288
Treibstofftank
- Nicht für USA und CDN
aus £1.378,41
aus £1.378,41
# 001
MPN: 184732
Treibstofftank
- Gültig für USA und CDN. - Gültig bis zum Fahrzeug. Nr. 11186
aus £1.550,75
aus £1.550,75
# 001
MPN: 193834
Treibstofftank
- Gültig für USA und CDN. - Gültig ab Fahrzeug. Nr. 11187
aus £1.613,39
aus £1.613,39
# 002
MPN: 184908
ZENTRALES SCHWIMMERVENTIL, WEISSES ROHR
aus £334,62
aus £334,62
# 003
MPN: 184349
RH-Schwimmerventil mit Rohr
aus £31,79
aus £31,79
# 004
MPN: 184907
Linkes Schwimmerventil mit Rohr
aus £34,39
aus £34,39
# 005
MPN: 169938
DICHTUNG FÜR VENTIL
- Gültig bis zur Erschöpfung des Vorrats
Ersetzung
Ersetzung
# 005
MPN: 195049
DICHTUNG FÜR VENTIL
- Gültig nach Erschöpfung des Lagerbestands von 169938
aus £2,47
aus £2,47
Dieses Teil ersetzt die Teilenummer 169938
# 006
MPN: 12626224
Scheibe
aus £0,54
aus £0,54
# 007
MPN: 190203
KRAFTSTOFFVEREINIGUNG
- Nicht für USA und CDN
aus £43,26
aus £43,26
# 007
MPN: 194101
KRAFTSTOFFVEREINIGUNG
- Gültig für USA und CDN. - Gültig bis zum Fahrzeug. Nr. 11991
Ersetzung
Ersetzung
# 007
MPN: 201347
KRAFTSTOFFVEREINIGUNG
- Gültig für USA und CDN. - Gültig ab Fahrzeug. Nr. 11992
aus £637,31
aus £637,31
Dieses Teil ersetzt die Teilenummer 194101
# 008
MPN: 190154
KOMPLETTES STECKER
- Für Versionen USA und CDN - gültig bis Fahrzeug Ass. Nr. 11991
aus £170,64
aus £170,64
Dieses Teil ersetzt die Teilenummer 186866, die wir auf Lager haben
# 008
MPN: 190154
KOMPLETTES STECKER
- Gültig für USA und CDN. - Gültig ab Fahrzeug. Nr. 11992
aus £170,64
aus £170,64
Dieses Teil ersetzt die Teilenummer 186866, die wir auf Lager haben
# 009
MPN: 184298
KRAFTSTOFFTANK-BEFESTIGUNGSHALTERUNG
aus £8,12
aus £8,12
# 010
MPN: 186986
HINTERER ABSTANDSHALTER AUS GUMMI
aus £4,13
aus £4,13
# 011
MPN: 190141
DICHTUNG FÜR VERBINDUNG
aus £5,96
aus £5,96
# 012
MPN: 14778017
SCHRAUBEN
- Gültig für USA und CDN - TANKVERBINDUNGSROHR - Nicht für USA und CDN - TANKVERBINDUNGSROHR - Gültig für USA und CDN
aus £1,55
aus £1,55
# 012
MPN: 62926700
SCHRAUBEN
- Nicht für USA und CDN
aus £0,71
aus £0,71
# 013
MPN: 189733
UNION
aus £104,49
aus £104,49
# 013
MPN: 191617
UNION
aus £57,79
aus £57,79
# 014
MPN: 191618
Dichtung
- Nicht für USA und CDN
aus £30,52
aus £30,52
# 015
MPN: 13000590
SCHRAUBKRAGEN
- Gültig für USA und CDN
aus £0,47
aus £0,47
# 015
MPN: 13000790
SCHRAUBKRAGEN
- Nicht für USA und CDN
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 312420106
# 016
MPN: 190150
DAMPFRECYCLINGROHR
- Gültig für USA und CDN
aus £22,91
aus £22,91
# 016
MPN: 190164
KOMPLETTES ENTLÜFTUNGSROHR VOM TANK ZUM ANSCHLUSS
- Nicht für USA und CDN
aus £28,46
aus £28,46
# 017
MPN: 13000390
SCHRAUBKRAGEN
- Nicht für USA und CDN
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 13121170 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 017
MPN: 13432070
KRAGEN FÜR ÄRMEL
- Gültig für USA und CDN
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 13434670
# 018
MPN: 188548
NIPPLO
- Nicht für USA und CDN
aus £99,15
aus £99,15
# 018
MPN: 193689
NIPPLO
- Gültig für USA und CDN
aus £27,44
aus £27,44
# 019
MPN: 675000691
Dichtung
aus £1,08
aus £1,08
Dieses Teil ersetzt die Teilenummer 10257060, die wir auf Lager haben
# 020
MPN: 189875
TANKVERBINDUNGSROHR
- Nicht für USA und CDN - Gültig bis zur Erschöpfung des Vorrats
aus £133,60
aus £133,60
# 020
MPN: 193688
TANKVERBINDUNGSROHR
– Gültig für USA und CDN – Gültig für alle Versionen – nach Erschöpfung von 189875
aus £141,91
aus £141,91
# 021
MPN: 66065600
UNTERTANK-HITZESCHILD
aus £79,07
aus £79,07
# 022
MPN: 10902224
SCHRAUBEN
aus £0,49
aus £0,49
# 023
MPN: 10523424
Scheibe
aus £0,49
aus £0,49
# 024
MPN: 187466
DISAREATOR
- Nicht für USA und CDN
aus £67,87
aus £67,87
# 024
MPN: 187467
DISAREATOR
- Gültig für USA und CDN
aus £279,29
aus £279,29
# 025
MPN: 12574211
NUSS
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 128300060
# 026
MPN: 67239500
ABDECKUNG DER VERDAMPFUNGSSCHUTZVORRICHTUNG
aus £23,85
aus £23,85
Dieses Teil ersetzt die Teilenummer 66360800, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 027
MPN: 66360700
Dichtung
aus £27,44
aus £27,44
# 028
MPN: 14059217
NUSS
aus £0,47
aus £0,47
# 029
MPN: 184297
KRAFTSTOFFTANK-BEFESTIGUNGSHALTERUNG
aus £7,91
aus £7,91
# 030
MPN: 186985
VORDERER ABSTANDSHALTER AUS GUMMI
aus £4,13
aus £4,13
# 031
MPN: 14307524
SCHRAUBEN
aus £0,85
aus £0,85
# 032
MPN: 12626224
Scheibe
aus £0,54
aus £0,54
# 033
MPN: 14307524
SCHRAUBEN
aus £0,85
aus £0,85
# 034
MPN: 318720333
ROHR
- Lieferung in Metern - (Mindestmenge 1m. oder ein Vielfaches)
aus £5,14
aus £5,14
# 035
MPN: 371530464
SCHUTZ
aus £23,12
aus £23,12
# 036
MPN: 194102
ERDKABEL
- Gültig für USA und CDN
Ersetzung
Ersetzung
# 037
MPN: 14059214
NUT M6
- Gültig für USA und CDN
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 12578121
# 038
MPN: 12605374
Scheibe
aus £0,71
aus £0,71
# 039
MPN: 179996
VERBINDER-BEFESTIGUNGSHALTERUNG
aus £2,85
aus £2,85
# 040
MPN: 181929
KRAFTSTOFFABFANGVENTIL
- Gültig für USA und CDN
aus £159,04
aus £159,04
# 041
MPN: 181930
CLIP
- Gültig für USA und CDN
aus £10,05
aus £10,05
# 042
MPN: 980138218
KRAFTSTOFFVERSCHLUSS-DICHTUNGSSATZ
- Für Versionen USA und CDN - gültig bis Fahrzeug Ass. Nr. 11991
aus £38,10
aus £38,10
-part-diagram-011.webp "MASERATI 4200 SPYDER (2003) ANTIVERDUNSTUNGSGERÄT – NICHT FÜR USA UND CDN TEILEDIAGRAMM")
-part-diagram-012.webp "MASERATI 4200 SPYDER (2003) ANTIVERDUNSTUNGSGERÄT – GÜLTIG FÜR USA UND CDN TEILEDIAGRAMM")
-part-diagram-013.webp "MASERATI 4200 SPYDER (2003) LUFTANSAUGKRÜMMER TEILEDIAGRAMM")
-part-diagram-014.webp "MASERATI 4200 SPYDER (2003) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-015.webp "MASERATI 4200 SPYDER (2003) ABGASANLAGE – VARIATIONEN FÜR USA UND CDN TEILEDIAGRAMM")
-part-diagram-016.webp "MASERATI 4200 SPYDER (2003) BLOW-BY-SYSTEM TEILEDIAGRAMM")
-part-diagram-017.webp "MASERATI 4200 SPYDER (2003) SCHMIERSYSTEM – TANK – WÄRMETAUSCHER TEILEDIAGRAMM")
-part-diagram-018.webp "MASERATI 4200 SPYDER (2003) WASSER-ÖL-PUMPE TEILEDIAGRAMM")
-part-diagram-019.webp "MASERATI 4200 SPYDER (2003) NOURICE – KÜHLSYSTEM – NICHT FÜR GD TEILEDIAGRAMM")
-part-diagram-020.webp "MASERATI 4200 SPYDER (2003) NOURICE – KÜHLSYSTEM – GÜLTIG FÜR GD TEILEDIAGRAMM")
-part-diagram-021.webp "MASERATI 4200 SPYDER (2003) KÜHLSYSTEMKÜHLER TEILEDIAGRAMM")
-part-diagram-022.webp "MASERATI 4200 SPYDER (2003) KUPPLUNG UND BEDIENELEMENTE – NICHT FÜR F1 TEILEDIAGRAMM")
-part-diagram-023.webp "MASERATI 4200 SPYDER (2003) KUPPLUNG UND BEDIENELEMENTE – GÜLTIG FÜR F1 TEILEDIAGRAMM")
-part-diagram-024.webp "MASERATI 4200 SPYDER (2003) PEDALE UND ELEKTRONISCHE GASPEDALSTEUERUNG – NICHT FÜR GD TEILEDIAGRAMM")
-part-diagram-025.webp "MASERATI 4200 SPYDER (2003) PEDALE UND ELEKTRONISCHE GASPEDALSTEUERUNG – GÜLTIG FÜR GD TEILEDIAGRAMM")
-part-diagram-026.webp "MASERATI 4200 SPYDER (2003) F1 HYDRAULISCHE KUPPLUNGSSTEUERUNGEN – GÜLTIG FÜR F2 TEILEDIAGRAMM")
-part-diagram-027.webp "MASERATI 4200 SPYDER (2003) ANTRIEBSEINHEIT UND TANK – GÜLTIG FÜR F3 TEILEDIAGRAMM")
-part-diagram-028.webp "MASERATI 4200 SPYDER (2003) GETRIEBE – ABDECKUNG – GETRIEBEÖLKÜHLER TEILEDIAGRAMM")
-part-diagram-029.webp "MASERATI 4200 SPYDER (2003) DIFFERENZIALKASTEN – HINTERER UNTERBODEN TEILEDIAGRAMM")
-part-diagram-030.webp "MASERATI 4200 SPYDER (2003) HAUPTWELLENGETRIEBE TEILEDIAGRAMM")
-part-diagram-031.webp "MASERATI 4200 SPYDER (2003) WELLENRÄDER VERLEGEN TEILEDIAGRAMM")
-part-diagram-032.webp "MASERATI 4200 SPYDER (2003) INNERE GETRIEBESTEUERUNG TEILEDIAGRAMM")
-part-diagram-033.webp "MASERATI 4200 SPYDER (2003) ÄUßERE GETRIEBESTEUERUNG TEILEDIAGRAMM")
-part-diagram-034.webp "MASERATI 4200 SPYDER (2003) MOTOR-GETRIEBE-VERBINDUNGSROHR UND ISOLATOREN TEILEDIAGRAMM")
-part-diagram-035.webp "MASERATI 4200 SPYDER (2003) DIFFERENTIAL- UND ACHSWELLEN TEILEDIAGRAMM")
-part-diagram-036.webp "MASERATI 4200 SPYDER (2003) BREMSEN UND HYDRAULISCHE KUPPLUNGSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-037.webp "MASERATI 4200 SPYDER (2003) BREMSSYSTEM – NICHT FÜR GD TEILEDIAGRAMM")
-part-diagram-038.webp "MASERATI 4200 SPYDER (2003) BREMSSYSTEM – GÜLTIG FÜR GD TEILEDIAGRAMM")
-part-diagram-039.webp "MASERATI 4200 SPYDER (2003) BREMSSÄTTEL TEILEDIAGRAMM")
-part-diagram-040.webp "MASERATI 4200 SPYDER (2003) HANDBREMSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-041.webp "MASERATI 4200 SPYDER (2003) VORDERE UNTERRAHMEN- UND UNTERMOTORSCHUTZE TEILEDIAGRAMM")
-part-diagram-042.webp "MASERATI 4200 SPYDER (2003) LENKGETRIEBE TEILEDIAGRAMM")
-part-diagram-043.webp "MASERATI 4200 SPYDER (2003) LENKSÄULE TEILEDIAGRAMM")
-part-diagram-044.webp "MASERATI 4200 SPYDER (2003) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBEN TEILEDIAGRAMM")
-part-diagram-045.webp "MASERATI 4200 SPYDER (2003) VORDERRADAUFHÄNGUNG – QUERLENKER UND STABILISATOREN TEILEDIAGRAMM")
-part-diagram-046.webp "MASERATI 4200 SPYDER (2003) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBEN TEILEDIAGRAMM")
-part-diagram-047.webp "MASERATI 4200 SPYDER (2003) HINTERRADAUFHÄNGUNG – QUERLENKER TEILEDIAGRAMM")
-part-diagram-048.webp "MASERATI 4200 SPYDER (2003) RÄDER TEILEDIAGRAMM")
-part-diagram-049.webp "MASERATI 4200 SPYDER (2003) ERSATZRAD UND ERSATZAUSRÜSTUNG – OPTIONAL TEILEDIAGRAMM")
-part-diagram-050.webp "MASERATI 4200 SPYDER (2003) BATTERIE TEILEDIAGRAMM")
-part-diagram-051.webp "MASERATI 4200 SPYDER (2003) STROMGENERATOR - ANLASSER TEILEDIAGRAMM")
-part-diagram-052.webp "MASERATI 4200 SPYDER (2003) WERKZEUGE, AUSRÜSTUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-100.webp "MASERATI 4200 SPYDER (2003) KAROSSERIE – VORDERE AUßENVERKLEIDUNGEN TEILEDIAGRAMM")
-part-diagram-101.webp "MASERATI 4200 SPYDER (2003) KAROSSERIE – HINTERE AUßENVERKLEIDUNGEN TEILEDIAGRAMM")
-part-diagram-102.webp "MASERATI 4200 SPYDER (2003) VORDERE STRUKTUR TEILEDIAGRAMM")
-part-diagram-103.webp "MASERATI 4200 SPYDER (2003) ZENTRALE STRUKTUR TEILEDIAGRAMM")
-part-diagram-104.webp "MASERATI 4200 SPYDER (2003) HINTERE STRUKTUR TEILEDIAGRAMM")
-part-diagram-105.webp "MASERATI 4200 SPYDER (2003) FRONTSTOßSTANGE TEILEDIAGRAMM")
-part-diagram-106.webp "MASERATI 4200 SPYDER (2003) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-107.webp "MASERATI 4200 SPYDER (2003) TEPPICHE IM FAHRGASTRAUM TEILEDIAGRAMM")
-part-diagram-108.webp "MASERATI 4200 SPYDER (2003) DACHPANEELPOLSTERUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-109.webp "MASERATI 4200 SPYDER (2003) ZUBEHÖR FÜR DIE POLSTERUNG DES FAHRGASTRAUMS TEILEDIAGRAMM")
-part-diagram-110.webp "MASERATI 4200 SPYDER (2003) VERKLEIDUNGEN DES KOFFERRAUMHAUBENFACHS – LUFTEINLASS UND GESUNDHEITSSCHUTZ TEILEDIAGRAMM")
-part-diagram-111.webp "MASERATI 4200 SPYDER (2003) CAPOTE-TUCH – DICHTUNG TEILEDIAGRAMM")
-part-diagram-112.webp "MASERATI 4200 SPYDER (2003) CAPOTE-FRONTVERSCHLUSS TEILEDIAGRAMM")
-part-diagram-113.webp "MASERATI 4200 SPYDER (2003) CAPOTE-STRUKTUR TEILEDIAGRAMM")
-part-diagram-114.webp "MASERATI 4200 SPYDER (2003) CAPOTE-KONTROLLSTATION – RELAIS – MIKROSCHALTER TEILEDIAGRAMM")
-part-diagram-115.webp "MASERATI 4200 SPYDER (2003) CAPOTE-HYDRAULIKSYSTEM TEILEDIAGRAMM")
-part-diagram-116.webp "MASERATI 4200 SPYDER (2003) CAPOTE-VERSCHLUSS UND -ABDECKUNGEN TEILEDIAGRAMM")
-part-diagram-117.webp "MASERATI 4200 SPYDER (2003) MOTORHAUBE UND ÖFFNUNGSVORRICHTUNG TEILEDIAGRAMM")
-part-diagram-118.webp "MASERATI 4200 SPYDER (2003) KOFFERRAUMHAUBE, MOTORHAUBE UND GASTÜR TEILEDIAGRAMM")
-part-diagram-119.webp "MASERATI 4200 SPYDER (2003) TÜREN – RAHMEN UND VERKLEIDUNGEN TEILEDIAGRAMM")
-part-diagram-120.webp "MASERATI 4200 SPYDER (2003) TÜREN – ÖFFNUNGSKONTROLLEN UND SCHARNIERE TEILEDIAGRAMM")
-part-diagram-121.webp "MASERATI 4200 SPYDER (2003) TÜREN – ELEKTRISCHE FENSTERHEBER UND RÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-122.webp "MASERATI 4200 SPYDER (2003) GLAS-WINDSCHUTZSCHEIBE – DICHTUNGEN UND INNERER RÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-123.webp "MASERATI 4200 SPYDER (2003) ELEKTRISCHER SITZ – SICHERHEITSGURT TEILEDIAGRAMM")
-part-diagram-124.webp "MASERATI 4200 SPYDER (2003) ELEKTRISCHER SITZ – FÜHRUNG UND BEWEGUNG TEILEDIAGRAMM")
-part-diagram-125.webp "MASERATI 4200 SPYDER (2003) DASHBOARD – NICHT FÜR GD TEILEDIAGRAMM")
-part-diagram-126.webp "MASERATI 4200 SPYDER (2003) DASHBOARD GÜLTIG FÜR GD TEILEDIAGRAMM")
-part-diagram-127.webp "MASERATI 4200 SPYDER (2003) ARMATURENBRETTSCHUBLADE TEILEDIAGRAMM")
-part-diagram-128.webp "MASERATI 4200 SPYDER (2003) TUNNEL - RAHMENZUBEHÖR TEILEDIAGRAMM")
-part-diagram-129.webp "MASERATI 4200 SPYDER (2003) AIRBAGS TEILEDIAGRAMM")
-part-diagram-130.webp "MASERATI 4200 SPYDER (2003) ARMATURENBRETT-INSTRUMENTE TEILEDIAGRAMM")
-part-diagram-131.webp "MASERATI 4200 SPYDER (2003) TUNNELINSTRUMENTE TEILEDIAGRAMM")
-part-diagram-132.webp "MASERATI 4200 SPYDER (2003) VORDER- UND RÜCKLICHTER TEILEDIAGRAMM")
-part-diagram-133.webp "MASERATI 4200 SPYDER (2003) XENO-SCHEINWERFER UND SCHEINWERFERWASCHANLAGEN – OPTIONAL TEILEDIAGRAMM")
-part-diagram-134.webp "MASERATI 4200 SPYDER (2003) SCHILDE UND FINISHING TEILEDIAGRAMM")
-part-diagram-135.webp "MASERATI 4200 SPYDER (2003) SCHILDE UND SCHUTZVORRICHTUNGEN FÜR DEN RADRAUM TEILEDIAGRAMM")
-part-diagram-136.webp "MASERATI 4200 SPYDER (2003) WINDSCHUTZSCHEIBE – SCHEIBENWASCHANLAGEN UND HUPEN TEILEDIAGRAMM")
-part-diagram-137.webp "MASERATI 4200 SPYDER (2003) ELEKTRISCHES SYSTEM TEILEDIAGRAMM")
-part-diagram-138.webp "MASERATI 4200 SPYDER (2003) MOTORHAUBENSENSOREN UND STEUERSTATIONEN TEILEDIAGRAMM")
-part-diagram-139.webp "MASERATI 4200 SPYDER (2003) KONTROLLSTATION IM VORDEREN FAHRGASTRAUM TEILEDIAGRAMM")
-part-diagram-140.webp "MASERATI 4200 SPYDER (2003) BEIFAHRER- UND SEITENSTEUEREINHEITEN TEILEDIAGRAMM")
-part-diagram-141.webp "MASERATI 4200 SPYDER (2003) TEILEDIAGRAMM FÜR SENSOREN UND STEUERGERÄTE DER RECHTEN SEITLICHEN KOFFERRAUMHAUBE")
-part-diagram-142.webp "MASERATI 4200 SPYDER (2003) TEILEDIAGRAMM DER STEUEREINHEIT FÜR DIE LINKE SEITLICHE KOFFERRAUMHAUBE")
-part-diagram-143.webp "MASERATI 4200 SPYDER (2003) DIEBSTAHLSICHERE ELEKTRISCHE PLATINEN UND GERÄTE TEILEDIAGRAMM")
-part-diagram-144.webp "MASERATI 4200 SPYDER (2003) WEGFAHRSPERRENSATZ TEILEDIAGRAMM")
-part-diagram-145.webp "MASERATI 4200 SPYDER (2003) VERDAMPFERGRUPPE TEILEDIAGRAMM")
-part-diagram-146.webp "MASERATI 4200 SPYDER (2003) KLIMAANLAGE TEILEDIAGRAMM")
-part-diagram-147.webp "MASERATI 4200 SPYDER (2003) AUTO-STEREOANLAGE TEILEDIAGRAMM")
-part-diagram-148.webp "MASERATI 4200 SPYDER (2003) AUTORADIO-ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-149.webp "MASERATI 4200 SPYDER (2003) PLATTEN TEILEDIAGRAMM")
-part-diagram-000.webp "MASERATI 4200 SPYDER (2003) ERSATZ-MONTAGEEINHEITEN TEILEDIAGRAMM")
-part-diagram-001.webp "MASERATI 4200 SPYDER (2003) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-002.webp "MASERATI 4200 SPYDER (2003) PLEUEL UND KOLBEN DER KURBELWELLE TEILEDIAGRAMM")
-part-diagram-003.webp "MASERATI 4200 SPYDER (2003) TEILEDIAGRAMM DES RECHTEN ZYLINDERKOPFS")
-part-diagram-004.webp "MASERATI 4200 SPYDER (2003) TEILEDIAGRAMM DES LINKEN ZYLINDERKOPFES")
-part-diagram-005.webp "MASERATI 4200 SPYDER (2003) TIMING – STÖßEL TEILEDIAGRAMM")
-part-diagram-006.webp "MASERATI 4200 SPYDER (2003) TIMING – KONTROLLEN TEILEDIAGRAMM")
-part-diagram-007.webp "MASERATI 4200 SPYDER (2003) EINSPRITZGERÄT - ZÜNDUNG TEILEDIAGRAMM")
-part-diagram-008.webp "MASERATI 4200 SPYDER (2003) SEKUNDÄRLUFTSYSTEM TEILEDIAGRAMM")
-part-diagram-009.webp "MASERATI 4200 SPYDER (2003) KRAFTSTOFFPUMPE UND ROHRE TEILEDIAGRAMM")
