018 - Wasser-Öl-Pumpe

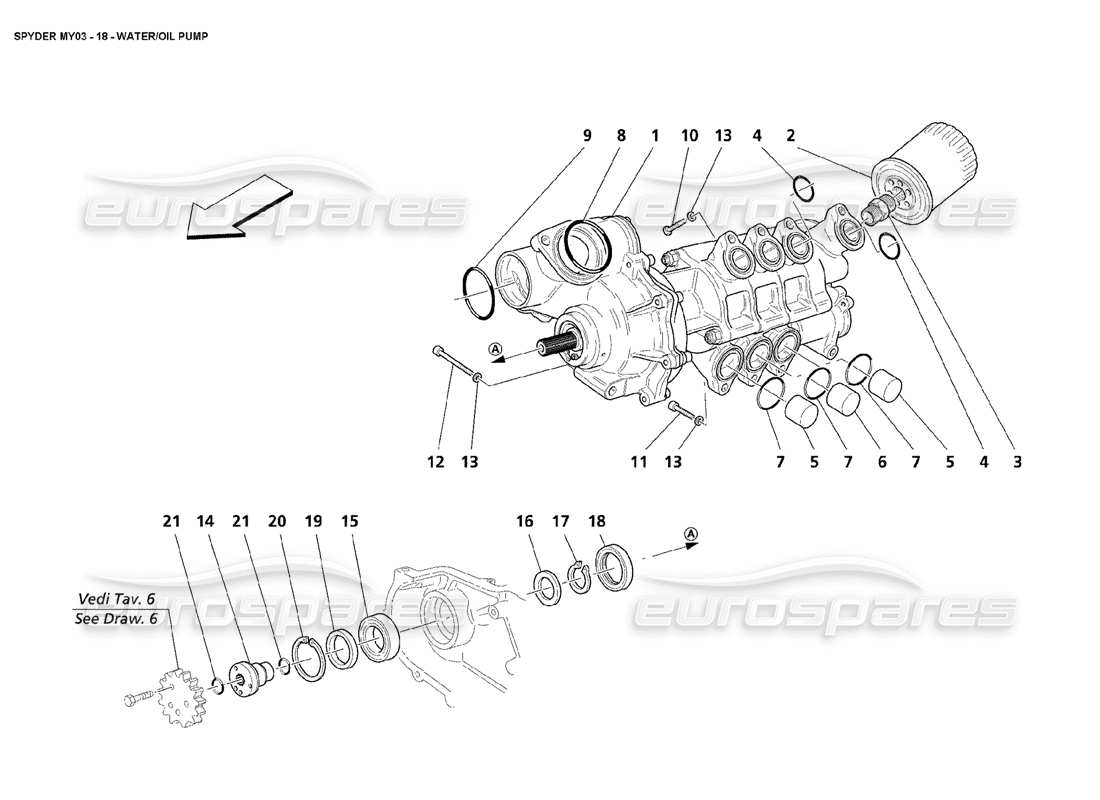

Maserati 4200 Spyder (2003) Water-Oil Pump Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 202976
KOMPLETTE WASSER- UND ÖLPUMPE
- Gültig für USA und CDN
aus £1.490,75
aus £1.490,75
Dieses Teil ersetzt die Teilenummer 194460
# 001
MPN: 213259
KOMPLETTE WASSER- UND ÖLPUMPE
- Nicht für USA und CDN
aus £2.397,12
aus £2.397,12
Dieses Teil ersetzt die Teilenummer 194458
# 002
MPN: 188814
ÖLFILTERPATRONE
aus £20,22
aus £20,22
Dieses Teil ersetzt die Teilenummer 130623
# 003
MPN: 177604
GEWINDEVERBINDUNG
aus £7,44
aus £7,44
# 004
MPN: 133938
ODER DICHTUNG
- Wird auch im Kurbelgehäuse geliefert – Dichtungs-Revisionssatz (Cod. 980020002)
aus £0,68
aus £0,68
Dieses Teil ersetzt die Teilenummer 166655
# 005
MPN: 187051
SEITLICHER ÖL-RÜCKGEWINNUNGSFILTER
aus £6,88
aus £6,88
# 006
MPN: 187162
ZENTRALER ÖL-RÜCKGEWINNUNGSFILTER
aus £15,83
aus £15,83
# 007
MPN: 148225
ODER DICHTUNG
- Wird auch im Kurbelgehäuse geliefert – Dichtungs-Revisionssatz (Cod. 980020002)
aus £0,53
aus £0,53
# 008
MPN: 132829
ODER DICHTUNG
- Wird auch im Kurbelgehäuse geliefert – Dichtungs-Revisionssatz (Cod. 980020002)
aus £0,83
aus £0,83
# 009
MPN: 141250
ODER DICHTUNG
aus £0,54
aus £0,54
# 010
MPN: 185345
SCHRAUBEN
- M 8X25
aus £1,80
aus £1,80
# 011
MPN: 14306424
SCHRAUBEN
- M 8X25
aus £0,52
aus £0,52
Dieses Teil ersetzt die Teilenummer 14306421
# 011
MPN: 14306524
SCHRAUBEN
- M 8X30
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 14306521
# 012
MPN: 14359324
SCHRAUBEN
- M 8X65
aus £0,53
aus £0,53
# 013
MPN: 11198074
Scheibe
aus £0,53
aus £0,53
# 014
MPN: 189778
KUPPLUNG
aus £18,53
aus £18,53
# 015
MPN: 155996
KUGELLAGER
aus £6,69
aus £6,69
# 016
MPN: 177597
KOMPENSATORRING
aus £5,93
aus £5,93
# 017
MPN: 11067276
SEEGER-RING
aus £0,53
aus £0,53
# 018
MPN: 121276
Öldichtung
aus £10,35
aus £10,35
# 019
MPN: 177596
KOMPENSATORRING
aus £1,08
aus £1,08
# 020
MPN: 11381076
SEEGER-RING
aus £1,12
aus £1,12
# 021
MPN: 186272
ODER DICHTUNG
aus £0,53
aus £0,53
