maserati 4200 spyder (2003) wellenräder verlegen teilediagramm

031 - Wellenräder verlegen

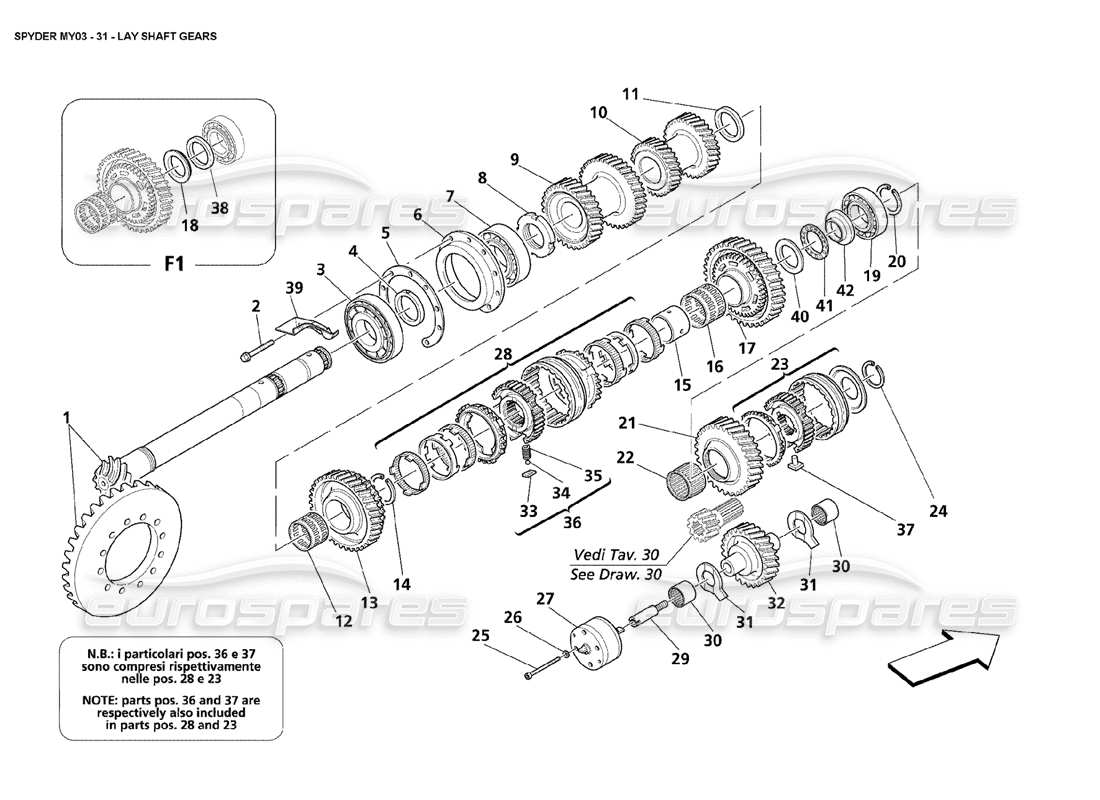

Maserati 4200 Spyder (2003) Lay Shaft Gears Teilediagramm

Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
  • Sie können das Diagramm durch Ziehen neu positionieren
  • Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
  • Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
  • Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
  • Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
                                                        #
                                                        Artikelnummer
                                                        Beschreibung
                                                        Preis
                                                        # 001
                                                        MPN: 185679
                                                        VOLLSTÄNDIGES SCHNEIDER-SET
                                                        aus £581,02
                                                        aus £581,02
                                                        # 002
                                                        MPN: 16287731
                                                        SCHRAUBEN
                                                        aus £1,38
                                                        aus £1,38
                                                        # 003
                                                        MPN: 185022
                                                        ROLLENLAGER
                                                        aus £84,62
                                                        aus £84,62
                                                        # 004
                                                        MPN: 185045
                                                        RING REGISTRIEREN
                                                        - Dicke mm. 7,10
                                                        aus £21,86
                                                        aus £21,86
                                                        # 004
                                                        MPN: 185046
                                                        RING REGISTRIEREN
                                                        - Dicke mm. 6,85 – Mögliche Anpassung
                                                        aus £21,86
                                                        aus £21,86
                                                        # 004
                                                        MPN: 185047
                                                        RING REGISTRIEREN
                                                        - Dicke mm. 6,60 – Mögliche Anpassung
                                                        aus £21,86
                                                        aus £21,86
                                                        # 005
                                                        MPN: 185042
                                                        RING REGISTRIEREN
                                                        - Dicke mm. 2,8
                                                        aus £6,91
                                                        aus £6,91
                                                        # 005
                                                        MPN: 185043
                                                        RING REGISTRIEREN
                                                        - Dicke mm. 2,5 – Mögliche Anpassung
                                                        aus £9,56
                                                        aus £9,56
                                                        # 005
                                                        MPN: 185044
                                                        RING REGISTRIEREN
                                                        - Dicke mm. 2,2 – Mögliche Anpassung
                                                        aus £14,70
                                                        aus £14,70
                                                        # 006
                                                        MPN: 185020
                                                        LAGERUNTERSTÜTZUNG
                                                        aus £74,70
                                                        aus £74,70
                                                        # 007
                                                        MPN: 185021
                                                        ROLLENLAGER
                                                        aus £74,97
                                                        aus £74,97
                                                        # 008
                                                        MPN: 185019
                                                        RINGMUTTER
                                                        aus £13,10
                                                        aus £13,10
                                                        # 009
                                                        MPN: 182287
                                                        3RD UND 4TH ANGETRIEBENES ZAHNRAD
                                                        aus £220,06
                                                        aus £220,06
                                                        # 010
                                                        MPN: 182288
                                                        5TH UND 6TH ANGETRIEBENES ZAHNRAD
                                                        aus £158,03
                                                        aus £158,03
                                                        # 011
                                                        MPN: 183974
                                                        RING
                                                        - Dicke mm. 4,30
                                                        aus £19,67
                                                        aus £19,67
                                                        # 011
                                                        MPN: 185038
                                                        RING
                                                        - Dicke mm. 3,95 – Mögliche Anpassung
                                                        aus £21,86
                                                        aus £21,86
                                                        # 011
                                                        MPN: 185039
                                                        RING
                                                        - Dicke mm. 3,60 – Mögliche Anpassung
                                                        aus £21,86
                                                        aus £21,86
                                                        # 012
                                                        MPN: 184014
                                                        ROLLENKÄFIG
                                                        aus £10,20
                                                        aus £10,20
                                                        # 013
                                                        MPN: 182293
                                                        KOMPLETTES RITZEL FÜR ZAHNRAD ​​2ND
                                                        - Gültig für F1
                                                        aus £146,51
                                                        aus £146,51
                                                        # 013
                                                        MPN: 198263
                                                        KOMPLETTES RITZEL FÜR ZAHNRAD ​​2ND
                                                        - Nicht für F1
                                                        aus £161,99
                                                        aus £161,99
                                                        # 014
                                                        MPN: 183976
                                                        FLEXIBLER RING
                                                        - Dicke mm. 2,10
                                                        aus £6,56
                                                        aus £6,56
                                                        # 014
                                                        MPN: 185036
                                                        FLEXIBLER RING
                                                        - Dicke mm. 1,85 – Mögliche Anpassung
                                                        aus £24,00
                                                        aus £24,00
                                                        # 014
                                                        MPN: 185037
                                                        FLEXIBLER RING
                                                        - Dicke mm. 1,60 – Mögliche Anpassung
                                                        aus £23,27
                                                        aus £23,27
                                                        # 015
                                                        MPN: 183971
                                                        BUCHSE
                                                        aus £43,71
                                                        aus £43,71
                                                        # 016
                                                        MPN: 184016
                                                        ROLLENKÄFIG
                                                        aus £15,32
                                                        aus £15,32
                                                        # 017
                                                        MPN: 182299
                                                        KOMPLETTES RITZEL FÜR ZAHNRAD ​​1ST
                                                        aus £340,82
                                                        aus £340,82
                                                        # 018
                                                        MPN: 183972
                                                        RING
                                                        - Dicke mm. 5,10 – Gültig für F1
                                                        aus £41,91
                                                        aus £41,91
                                                        # 018
                                                        MPN: 185040
                                                        RING
                                                        - Dicke mm. 4,85 – Mögliche Anpassung – Gültig für F1
                                                        aus £28,42
                                                        aus £28,42
                                                        # 018
                                                        MPN: 185041
                                                        RING
                                                        - Dicke mm. 4,60 – Mögliche Anpassung – Gültig für F1
                                                        aus £20,13
                                                        aus £20,13
                                                        # 019
                                                        MPN: 184020
                                                        ROLLENLAGER
                                                        aus £77,23
                                                        aus £77,23
                                                        # 020
                                                        MPN: 184042
                                                        FLEXIBLER RING
                                                        aus £6,76
                                                        aus £6,76
                                                        # 021
                                                        MPN: 193438
                                                        KOMPLETTES RITZEL FÜR DEN RÜCKWÄRTSGANG
                                                        aus £337,00
                                                        aus £337,00
                                                        # 022
                                                        MPN: 184018
                                                        ROLLENKÄFIG
                                                        aus £15,29
                                                        aus £15,29
                                                        # 023
                                                        MPN: 326260
                                                        RÜCKWÄRTSGANG-KOMPLETTER SYNCHRONISATOR
                                                        aus £1.177,38
                                                        aus £1.177,38
                                                        Dieses Teil ersetzt die Teilenummer 193439
                                                        # 024
                                                        MPN: 184041
                                                        FLEXIBLER RING
                                                        aus £3,09
                                                        aus £3,09
                                                        # 025
                                                        MPN: 14303624
                                                        SCHRAUBEN
                                                        aus £0,47
                                                        aus £0,47
                                                        # 026
                                                        MPN: 10571379
                                                        Scheibe
                                                        aus £0,53
                                                        aus £0,53
                                                        # 027
                                                        MPN: 182279
                                                        KOMPLETTE ÖLPUMPE
                                                        aus £334,93
                                                        aus £334,93
                                                        # 028
                                                        MPN: 185164
                                                        1ST UND 2ND GANG KOMPLETTE SYNCHRONISATOR
                                                        - Gültig für F1
                                                        aus £714,23
                                                        aus £714,23
                                                        # 028
                                                        MPN: 198267
                                                        1ST UND 2ND GANG KOMPLETTE SYNCHRONISATOR
                                                        - Nicht für F1
                                                        aus £341,68
                                                        aus £341,68
                                                        # 029
                                                        MPN: 182415
                                                        STIFT
                                                        aus £45,14
                                                        aus £45,14
                                                        # 030
                                                        MPN: 184017
                                                        ROLLENKASTEN
                                                        aus £4,88
                                                        aus £4,88
                                                        # 031
                                                        MPN: 183975
                                                        RING
                                                        aus £13,71
                                                        aus £13,71
                                                        # 032
                                                        MPN: 183969
                                                        Leerlaufgetriebe für den Rückwärtsgang
                                                        aus £172,78
                                                        aus £172,78
                                                        # 033
                                                        -
                                                        PAD FÜR SYNCHRONISATOR
                                                        - Nicht als im Kit enthaltenes Ersatzteil enthalten. 188320 und 195991
                                                        # 034
                                                        -
                                                        BALL
                                                        - Nicht als im Kit enthaltenes Ersatzteil enthalten. 188320 und 195991
                                                        # 035
                                                        -
                                                        FRÜHLING FÜR BALL
                                                        - Nicht als im Kit enthaltenes Ersatzteil enthalten. 188320 und 195991
                                                        # 036
                                                        MPN: 188320
                                                        PAD FÜR SYNCHRONISATOR/KUGEL/FEDER-ERSATZSATZ
                                                        - Gültig für F1
                                                        aus £6,75
                                                        aus £6,75
                                                        # 036
                                                        MPN: 195991
                                                        PAD FÜR SYNCHRONISATOR/KUGEL/FEDER-ERSATZSATZ
                                                        - Nicht für F1
                                                        aus £10,78
                                                        aus £10,78
                                                        Dieses Teil ersetzt die Teilenummer 194029
                                                        # 037
                                                        MPN: 193440
                                                        PADS/SYNCHRO-RÜCKWÄRTSGANG-KIT
                                                        aus £2,32
                                                        aus £2,32
                                                        Dieses Teil ersetzt die Teilenummer 193484
                                                        # 038
                                                        MPN: 182326
                                                        ABSTANDSHALTER
                                                        - Gültig für F1
                                                        aus £38,52
                                                        aus £38,52
                                                        # 039
                                                        MPN: 185713
                                                        ÖLFÖRDERER
                                                        aus £15,60
                                                        aus £15,60
                                                        # 040
                                                        MPN: 196524
                                                        RING
                                                        - Nicht für F1
                                                        aus £6,32
                                                        aus £6,32
                                                        # 041
                                                        MPN: 196523
                                                        ROLLENKÄFIG
                                                        - Nicht für F1
                                                        aus £13,99
                                                        aus £13,99
                                                        # 042
                                                        MPN: 196509
                                                        RING
                                                        - Dicke mm. 10,60 – Nicht für F1
                                                        aus £57,01
                                                        aus £57,01
                                                        # 042
                                                        MPN: 196663
                                                        RING
                                                        - Dicke mm. 10,10 – Mögliche Anpassung – Nicht für F1
                                                        aus £65,78
                                                        aus £65,78
                                                        # 042
                                                        MPN: 196664
                                                        RING
                                                        - Dicke mm. 10,35 – Mögliche Anpassung – Nicht für F1
                                                        aus £65,78
                                                        aus £65,78
