032 - Innere Getriebesteuerung

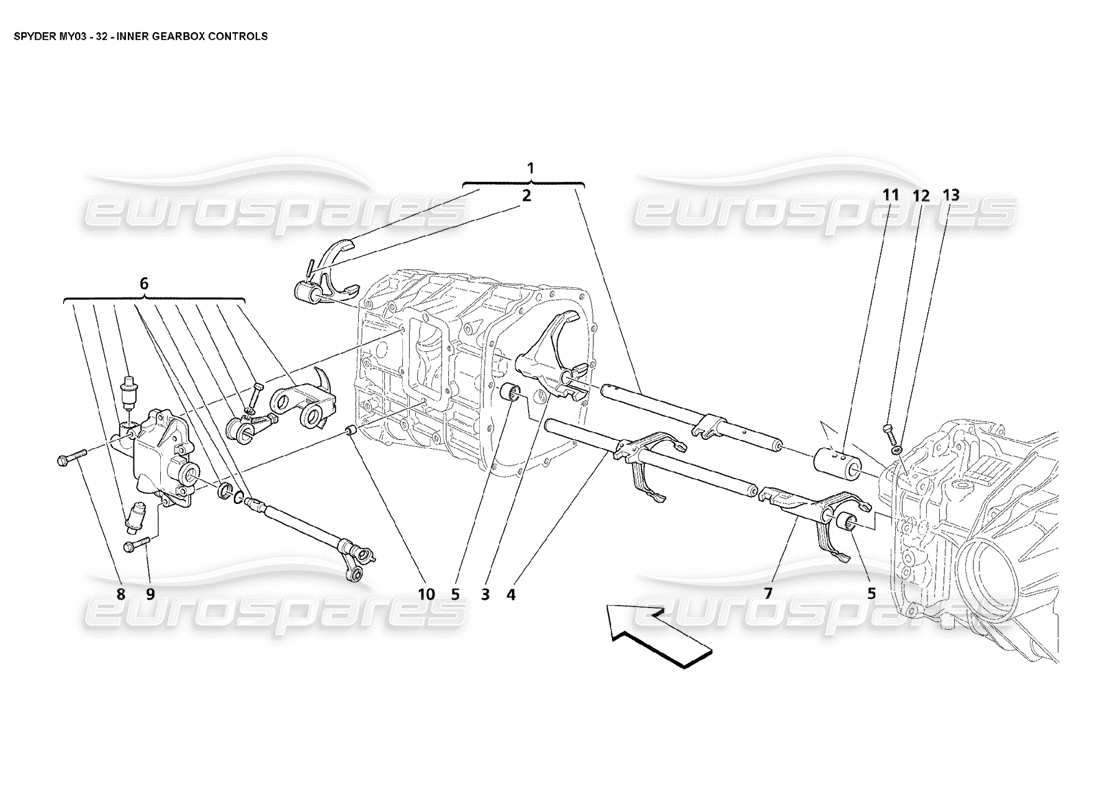

Maserati 4200 Spyder (2003) Inner Gearbox Controls Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 185708
KOMPLETTE STANGE FÜR 1ST 2ND GANG UND RÜCKWÄRTSGANG
Gültig für F1
aus £717,14
aus £717,14
# 001
MPN: 193944
KOMPLETTE STANGE FÜR 1ST 2ND GANG UND RÜCKWÄRTSGANG
Nicht für F1
aus £313,34
aus £313,34
# 002
MPN: 13910470
FLEXIBLER STIFT
aus £1,44
aus £1,44
# 003
MPN: 183953
STEUERGABEL FÜR DIE GÄNGE 1ST UND 2ND
Gültig für F1
aus £106,78
aus £106,78
# 003
MPN: 189369
STEUERGABEL FÜR DIE GÄNGE 1ST UND 2ND
Nicht für F1
aus £63,99
aus £63,99
# 004
MPN: 183955
KOMPLETTE STANGE FÜR 5TH UND 6TH ZAHNRAD
Gültig für F1
aus £222,20
aus £222,20
# 004
MPN: 189371
KOMPLETTE STANGE FÜR 5TH UND 6TH ZAHNRAD
Nicht für F1
aus £188,27
aus £188,27
# 005
MPN: 183982
LAGERBUCHSE
Nicht für F1
aus £21,73
aus £21,73
# 006
MPN: 198268
VOLLSTÄNDIGE ÄUSSERE KONTROLLE
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 190667
# 007
MPN: 189372
STEUERGABEL FÜR DIE GÄNGE 3RD UND 4TH
Nicht für F1
aus £92,81
aus £92,81
# 007
MPN: 211473
STEUERGABEL FÜR DIE GÄNGE 3RD UND 4TH
Gültig für F1
aus £212,33
aus £212,33
Dieses Teil ersetzt die Teilenummer 184646
# 008
MPN: 16286721
SCHRAUBEN
Nicht für F1
aus £0,79
aus £0,79
# 009
MPN: 16286321
SCHRAUBEN
Nicht für F1
aus £0,51
aus £0,51
# 010
MPN: 145992
ZENTRIERDÜBEL
aus £40,68
aus £40,68
# 011
MPN: 185707
BUCHSE
aus £67,64
aus £67,64
# 012
MPN: 10902224
SCHRAUBEN
aus £0,53
aus £0,53
# 013
MPN: 11194377
Scheibe
aus £0,71
aus £0,71
