035 - Differential- und Achswellen

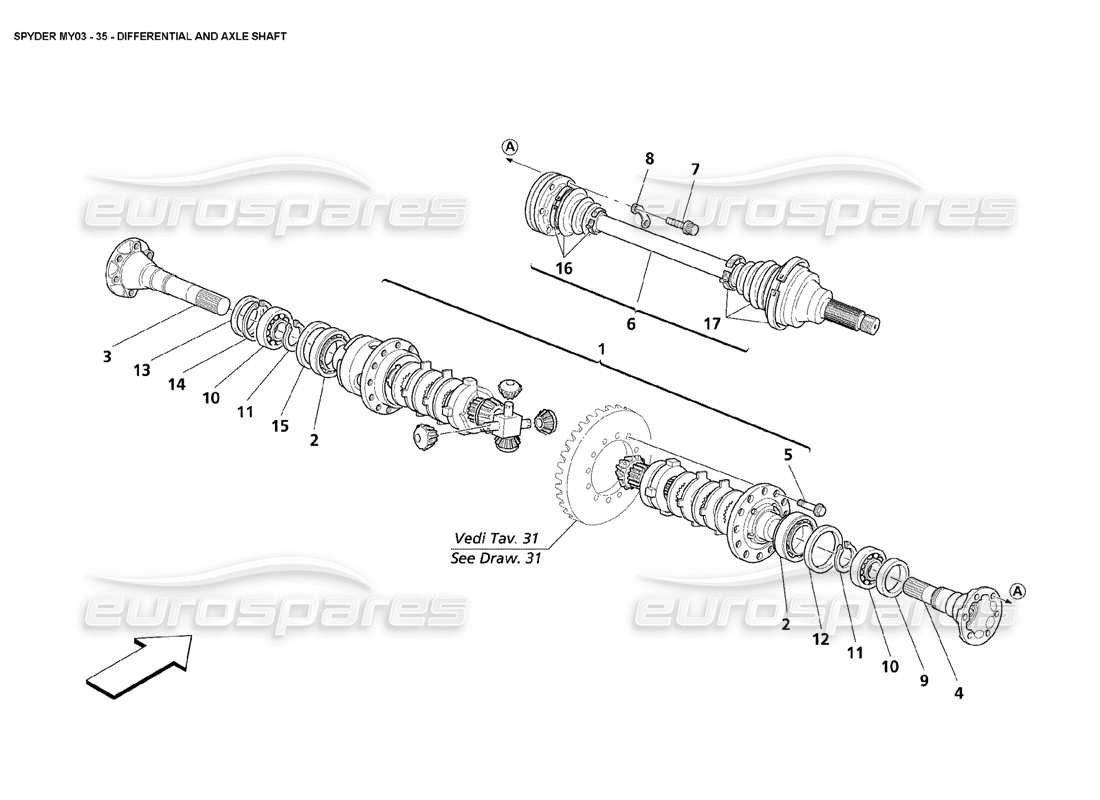

Maserati 4200 Spyder (2003) Differential & Axle Shafts Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 192735
VOLLSTÄNDIGES SELBSTSPERRENDES DIFFERENTIAL
aus £2.052,16
aus £2.052,16
Dieses Teil ersetzt die Teilenummer 185680
# 002
MPN: 184998
ROLLENLAGER
aus £74,25
aus £74,25
Dieses Teil ersetzt die Teilenummer 376200124
# 003
MPN: 185014
LINKE LANGE DIFFERENZAUSLASSWELLE
- Gültig bis zur Erschöpfung des Vorrats
Ersetzung
Ersetzung
# 003
MPN: 199055
LINKE LANGE DIFFERENZAUSLASSWELLE
- Gültig nach Erschöpfung des Lagerbestands von 185014
aus £634,46
aus £634,46
Dieses Teil ersetzt die Teilenummer 185014
# 004
MPN: 182322
RH KURZE DIFFERENTIAL-AUSLASSWELLE
- Gültig bis zur Erschöpfung des Vorrats
Ersetzung
Ersetzung
# 004
MPN: 199056
RH KURZE DIFFERENTIAL-AUSLASSWELLE
- Gültig nach Erschöpfung des Lagerbestands von 182322
aus £631,18
aus £631,18
Dieses Teil ersetzt die Teilenummer 182322
# 005
MPN: 183909
SCHRAUBEN
aus £3,36
aus £3,36
# 006
MPN: 218163
Achswelle
aus £261,45
aus £261,45
Dieses Teil ersetzt die Teilenummer 184540 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 006
MPN: 218163
Achswelle
aus £261,45
aus £261,45
Dieses Teil ersetzt die Teilenummer 184540 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 007
MPN: 181910
SCHRAUBEN
aus £2,38
aus £2,38
Dieses Teil ersetzt die Teilenummer 211027 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 008
MPN: 149415
PLATTE
aus £1,00
aus £1,00
# 009
MPN: 181618
RECHTER ÖLRING
aus £29,42
aus £29,42
# 011
MPN: 184994
SEEGER-RING
aus £3,74
aus £3,74
# 012
MPN: 185026
RING REGISTRIEREN
- Dicke mm. 6,8
aus £23,32
aus £23,32
# 012
MPN: 185027
RING REGISTRIEREN
- Dicke mm. 6,4
aus £26,90
aus £26,90
# 012
MPN: 185028
RING REGISTRIEREN
- Dicke mm. 6
aus £26,90
aus £26,90
# 013
MPN: 185722
ÖLRING LINKS
aus £36,80
aus £36,80
# 014
MPN: 185723
SEEGER-RING
aus £2,24
aus £2,24
# 015
MPN: 185029
RING REGISTRIEREN
- Dicke mm. 3,30
aus £21,51
aus £21,51
# 015
MPN: 185033
RING REGISTRIEREN
- Dicke mm. 2,95
aus £21,51
aus £21,51
# 015
MPN: 185034
RING REGISTRIEREN
- Dicke mm. 2,60
aus £21,51
aus £21,51
# 016
MPN: 70006022
KLEMMEN- UND SCHUTZ-ERSATZSET
- Differentialseite
aus £54,95
aus £54,95
Dieses Teil ersetzt die Teilenummer 70000867
# 017
MPN: 70000868
KLEMMEN- UND SCHUTZ-ERSATZSET
- Radseite
aus £68,96
aus £68,96
