0105 - Zentrale Struktur

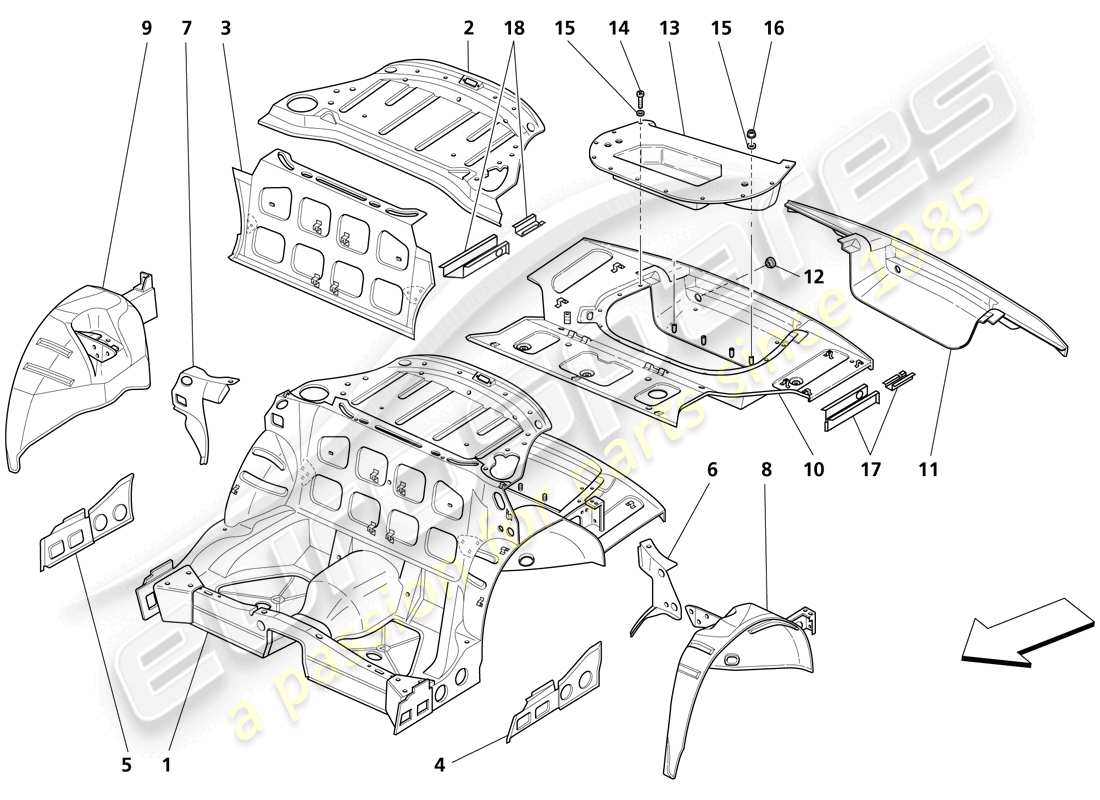

Maserati Trofeo CENTRAL STRUCTURE Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 980138527
VOLLSTÄNDIGER HINTERER BODEN
# 002
MPN: 980138002
KOMPLETTE HINTERE UNTERFENSTERVERKLEIDUNG
aus £126,72
aus £126,72
# 003
MPN: 980138541
KOMPLETTE RÜCKSEITE
# 004
MPN: 66608400
HINTERE MEMBRAN DES LINKEN SPAR
aus £20,59
aus £20,59
# 005
MPN: 66608300
RH SPAR HINTERE MEMBRAN
aus £20,59
aus £20,59
# 006
MPN: 66413300
LINKER SEITLICHER EINSATZ FÜR DIE RÜCKSEITE
aus £24,48
aus £24,48
# 007
MPN: 66245600
RECHTER SEITLICHER EINSATZ FÜR DIE RÜCKSEITE
aus £24,48
aus £24,48
# 008
MPN: 980138017
KOMPLETTES INNERES HINTERRADHAUS LINKS
aus £395,85
aus £395,85
# 009
MPN: 980138018
VOLLSTÄNDIGES RECHTES INNERES HINTERRADHAUS
aus £395,85
aus £395,85
# 010
MPN: 980138003
VOLLSTÄNDIGER KOFFERRAUMBODEN
aus £702,85
aus £702,85
# 011
MPN: 980138511
KOMPLETTE RÜCKWAND
aus £128,95
aus £128,95
# 012
MPN: 14506987
Stecker
aus £2,11
aus £2,11
# 013
MPN: 67532900
KOMPLETTES RADGEHÄUSE
aus £1.000,05
aus £1.000,05
# 014
MPN: 13274611
SCHRAUBEN
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 13274517
# 015
MPN: 12638170
Scheibe
aus £1,18
aus £1,18
# 016
MPN: 14058311
NUSS
aus £0,53
aus £0,53
# 017
MPN: 980138023
KOMPLETTE LINKE SEITENSCHIENE
aus £89,05
aus £89,05
# 018
MPN: 980138024
KOMPLETTE rechte Seitenschiene
aus £85,18
aus £85,18
