0123 - SCHILDE UND AUSSENVERARBEITUNG

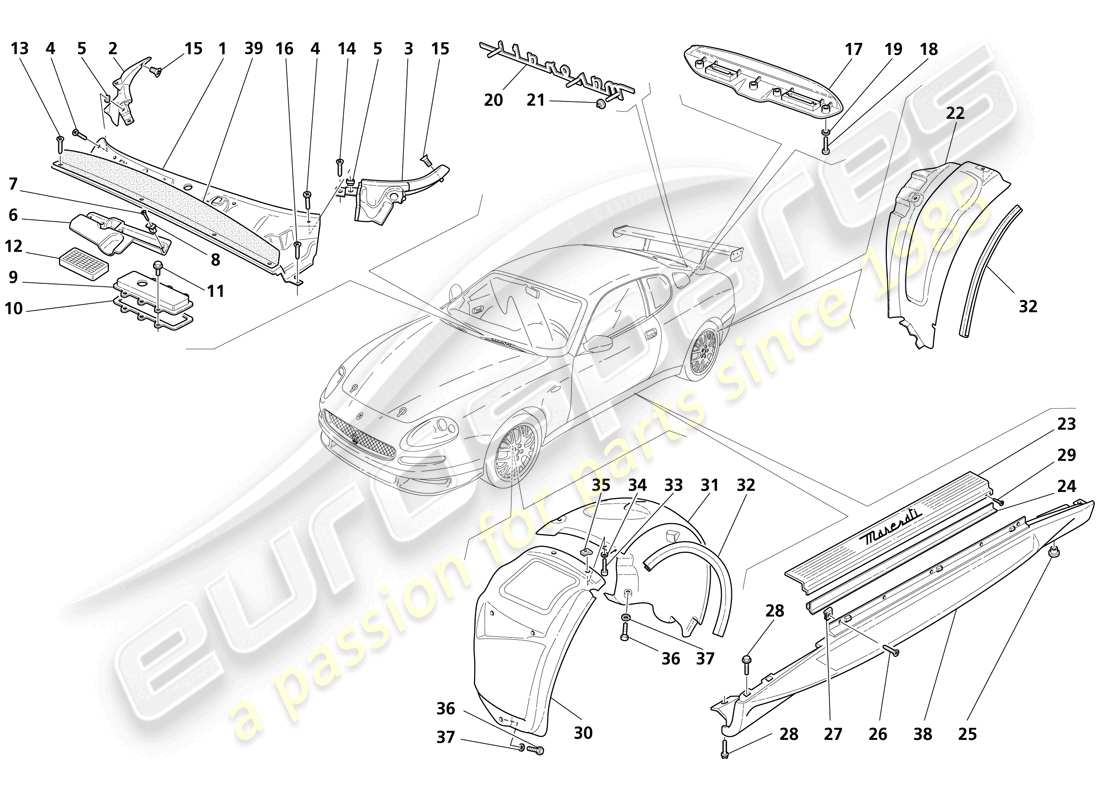

Maserati Trofeo SHIELDS AND OUTSIDE FINISHING Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
-
Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
#
001
MPN:
67644200
MITTLERE UNTERWINDSCHUTZSCHEIBENPLATTE
Gültig für MEINE 2003Valid für MEINE 2004Valid, bis der Vorrat erschöpft ist
aus
£82,24
aus
£82,24
#
001
MPN:
69504800
MITTLERE UNTERWINDSCHUTZSCHEIBENPLATTE
Gültig für MY 2005
#
002
MPN:
66373400
RECHTS UNTER DER WINDSCHUTZSCHEIBENPLATTE
aus
£8,33
aus
£8,33
#
003
MPN:
67644000
LINKS UNTER DER WINDSCHUTZSCHEIBENPLATTE
aus
£68,76
aus
£68,76
#
004
MPN:
15672777
SCHRAUBEN
aus
£0,71
aus
£0,71
#
005
MPN:
7754387
BLOCK
Ersetzung
Ersetzung
#
006
MPN:
66413900
SCHILD FÜR WASSER
aus
£26,25
aus
£26,25
#
007
MPN:
15783377
SCHRAUBEN
aus
£1,63
aus
£1,63
#
008
MPN:
14201980
BLOCK
aus
£0,53
aus
£0,53
#
009
MPN:
388100435
ANTIPOLLEN-FILTERSCHILD
Gültig für MY 2003Valid für MY 2004
aus
£13,64
aus
£13,64
#
009
MPN:
68062000
ANTIPOLLEN-FILTERSCHILD
Gültig für MY 2005
#
010
MPN:
388300489
Dichtung
aus
£4,86
aus
£4,86
#
011
MPN:
10711227
SCHRAUBEN
aus
£1,63
aus
£1,63
#
012
MPN:
386100170
LUFTEINLASSGITTER
aus
£42,06
aus
£42,06
#
013
MPN:
15783377
SCHRAUBEN
aus
£1,63
aus
£1,63
#
014
MPN:
15783377
SCHRAUBEN
aus
£1,63
aus
£1,63
#
016
MPN:
15783377
SCHRAUBEN
aus
£1,63
aus
£1,63
#
017
MPN:
67662300
PLATTE
aus
£148,42
aus
£148,42
#
018
MPN:
13274214
SCHRAUBEN
L. 16 mm
aus
£1,63
aus
£1,63
#
018
MPN:
13283514
SCHRAUBEN
L. 14 mm
aus
£1,63
aus
£1,63
#
019
MPN:
12638124
Scheibe
Th. 1 mm
aus
£0,54
aus
£0,54
#
019
MPN:
12643724
Scheibe
Th. 1,5 mm
aus
£0,53
aus
£0,53
#
020
MPN:
67361800
Maserati MARK
aus
£42,33
aus
£42,33
#
021
MPN:
60324506
CLIP
aus
£1,63
aus
£1,63
#
022
MPN:
66243800
RH-RAD-Kiesschutz-VORDERTEIL
Ersetzung
Ersetzung
#
022
MPN:
66243900
Kiesschutz für linkes Rad, Vorderteil
Ersetzung
Ersetzung
#
023
MPN:
386100313
LINKS UNTER DER TÜRFORM
Standard
aus
£127,05
aus
£127,05
#
023
MPN:
386100314
RECHTS UNTER DER TÜRFORM
Standard
aus
£127,05
aus
£127,05
#
023
MPN:
67732900
RECHTS UNTER DER TÜRFORM
Version mit leichten Türen
#
023
MPN:
67733000
LINKS UNTER DER TÜRFORM
Version mit leichten Türen
#
024
MPN:
386100345
Dichtung
aus
£15,84
aus
£15,84
#
025
MPN:
66582800
Stecker
aus
£29,73
aus
£29,73
#
026
MPN:
15532677
SCHRAUBEN
aus
£1,63
aus
£1,63
#
027
MPN:
7663916
BLOCK
aus
£0,74
aus
£0,74
#
028
MPN:
11730624
SCHRAUBEN
aus
£0,47
aus
£0,47
#
029
MPN:
12678870
SCHRAUBEN
aus
£1,38
aus
£1,38
#
030
MPN:
67644500
Kiesschutz für den rechten Vorderradraum auf der Vorderseite
aus
£46,72
aus
£46,72
Dieses Teil ersetzt die Teilenummer 67556600
#
030
MPN:
67644600
Kiesschutz für den linken Vorderradraum auf der Vorderseite
aus
£46,72
aus
£46,72
Dieses Teil ersetzt die Teilenummer 67556700
#
031
MPN:
67644700
Kiesschutz für den rechten Vorderradraum auf der Rückseite
aus
£42,02
aus
£42,02
#
031
MPN:
67644800
Linker Vorderradraum-Kiesschutz vorn
aus
£42,02
aus
£42,02
#
032
MPN:
361000150
Dichtung
Lieferung in Metern (Mindestmenge 1m oder ein Vielfaches)
aus
£7,55
aus
£7,55
Dieses Teil ersetzt die Teilenummer 386100378
#
033
MPN:
15689807
SCHRAUBEN
aus
£1,14
aus
£1,14
Dieses Teil ersetzt die Teilenummer 15689675
#
034
MPN:
12638177
Scheibe
aus
£1,14
aus
£1,14
#
035
MPN:
386300326
CLIP
aus
£3,41
aus
£3,41
#
036
MPN:
15689807
SCHRAUBEN
aus
£1,14
aus
£1,14
Dieses Teil ersetzt die Teilenummer 15689675
#
037
MPN:
12638177
Scheibe
aus
£1,14
aus
£1,14
#
038
MPN:
980001073
LINKER SEITLICHER SCHUTZ
Gültig für MY 2003Valid für MY 2004
aus
£257,37
aus
£257,37
#
038
MPN:
980001074
RECHTER SEITLICHER SCHUTZ
Gültig für MY 2003Valid für MY 2004
aus
£194,25
aus
£194,25
#
038
MPN:
980138257
RECHTER SEITLICHER SCHUTZ
Gültig für MY 2005
aus
£1.922,17
aus
£1.922,17
#
038
MPN:
980138258
LINKER SEITLICHER SCHUTZ
Gültig für MY 2005
aus
£640,72
aus
£640,72
#
039
MPN:
67752500
SCHILD
aus
£227,14
aus
£227,14
