011.2 - Vakuumsystem

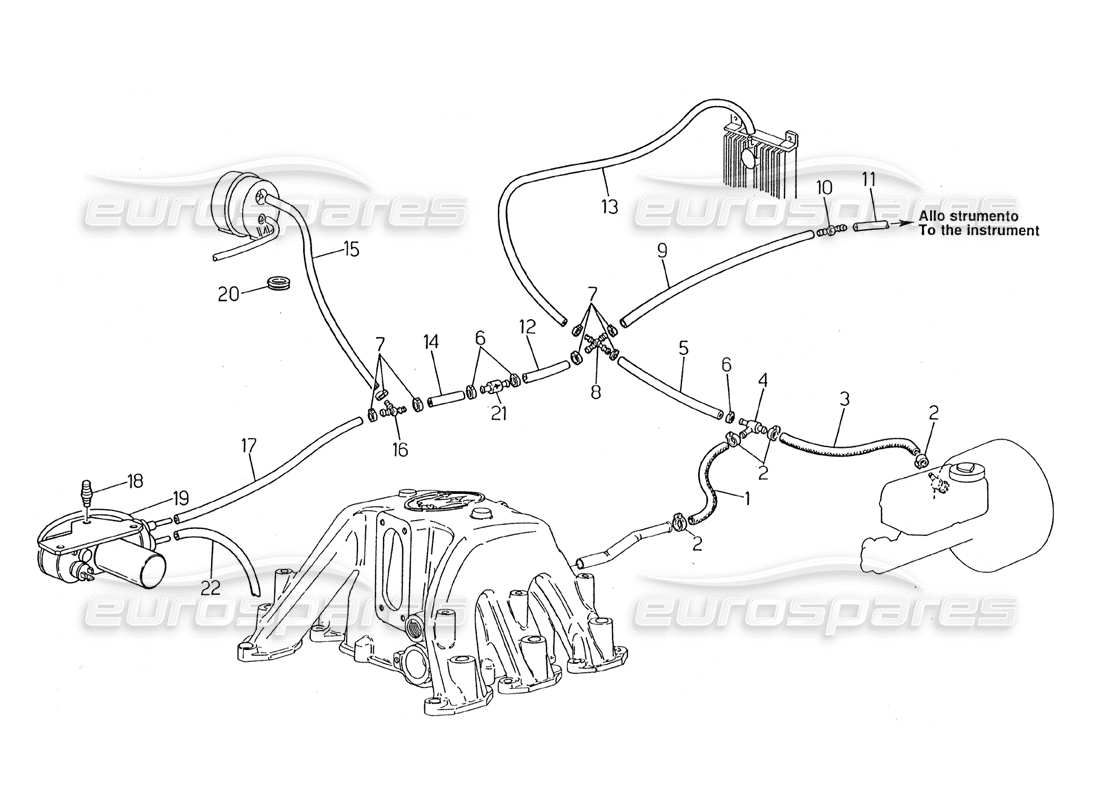

Maserati 2.24v Vacuum System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 312053332
ÄRMEL L= 90 MM
# 002
MPN: 312020404
KLEMME
aus £4,38
aus £4,38
# 003
MPN: 319253496
ÄRMEL L= 410 MM
Ersetzung
Ersetzung
# 004
MPN: 312020337
DREI-WEGE-ANSCHLUSS
aus £19,11
aus £19,11
# 005
MPN: 312030521
ÄRMEL L= 260 MM
aus £1,03
aus £1,03
# 006
MPN: 312050310
KLEMME
aus £1,14
aus £1,14
# 007
MPN: 312020371
KLEMME
# 008
MPN: 312030422
VIER-WEGE-ANSCHLUSS
aus £1,03
aus £1,03
# 009
MPN: 312030482
ÄRMEL L= 950 MM
Ersetzung
Ersetzung
# 010
MPN: 313620303
VERBINDER
aus £0,82
aus £0,82
# 011
MPN: 313620304
ÄRMEL L= 700 MM
Ersetzung
Ersetzung
# 012
MPN: 312053506
ÄRMEL L= 70 MM
# 013
MPN: 312020506
ÄRMEL L= 625 MM
aus £2,29
aus £2,29
# 014
MPN: 312038315
ÄRMEL L= 50 MM
# 015
MPN: 313620310
ÄRMEL L= 1200 MM
# 017
MPN: 325520447
ÄRMEL L= 1300 MM
Ersetzung
Ersetzung
# 018
MPN: 325520345
GUMMIAUFLAGE
aus £1,14
aus £1,14
# 019
MPN: 325520172
VAKUUMPUMPE
aus £99,75
aus £99,75
# 020
MPN: 165010100
DRAHTEINLASS
aus £1,55
aus £1,55
# 021
MPN: 315520169
KEINE RÜCKSCHLAGVENTILE
aus £10,41
aus £10,41
# 022
MPN: 325520348
ÄRMEL L= 200MM
aus £0,59
aus £0,59
