058 - Kabelbaum und elektrische Komponenten

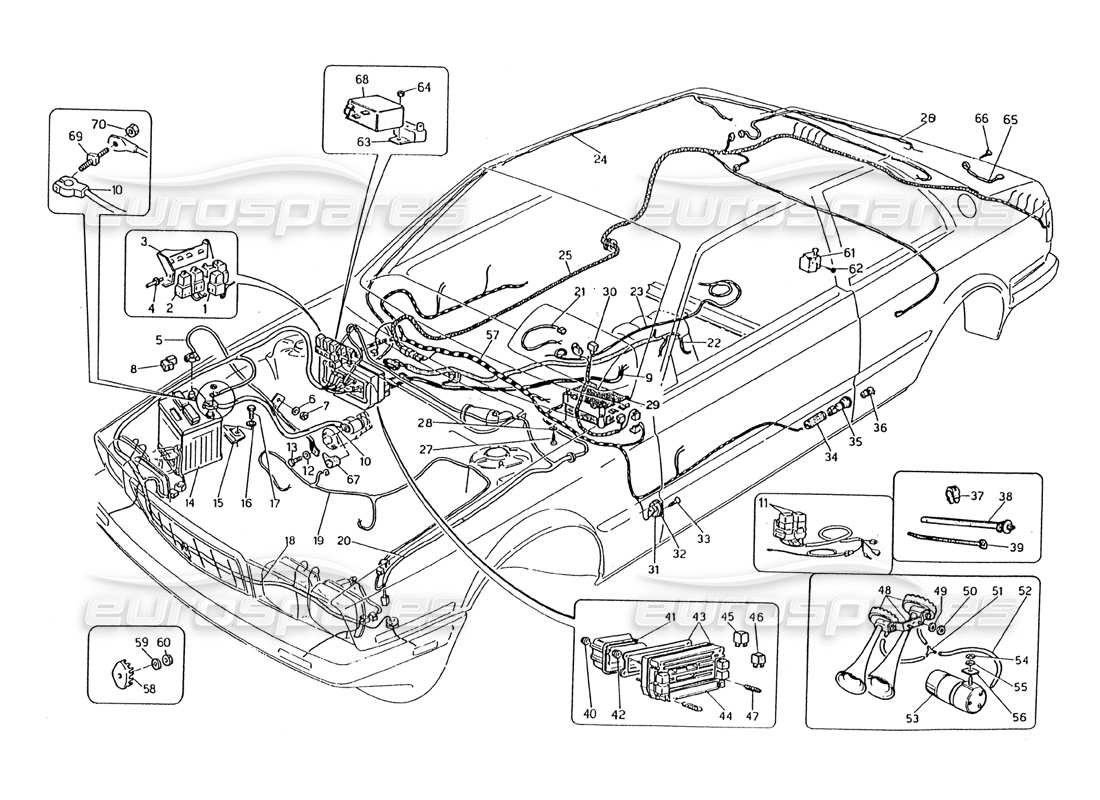

Maserati 2.24v Wiring Harness and Electrical Components Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
-
Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
#
001
MPN:
313320134
STARTRELAIS
aus
£19,14
aus
£19,14
Dieses Teil ersetzt die Teilenummer 184101
#
002
MPN:
313320135
RELAIS MIT SICHERUNG
Ersetzung
Ersetzung
#
003
MPN:
313720102
UNTERSTÜTZUNG
aus
£7,22
aus
£7,22
#
004
MPN:
164353075
NIET
#
005
MPN:
313753106
MINUSKABEL DER BATTERIE FÜR MOTORRAHMEN
aus
£6,57
aus
£6,57
#
006
MPN:
135300084
Scheibe
#
007
MPN:
125100080
NUSS
aus
£0,86
aus
£0,86
#
008
MPN:
313020300
DECKEL
aus
£1,25
aus
£1,25
#
009
MPN:
313020144
KABELBAUM DES INSTRUMENTENTAFELS
aus
£151,67
aus
£151,67
#
010
MPN:
313053117
Positives Batteriekabel
aus
£0,71
aus
£0,71
#
011
MPN:
313050103
HILFSKABEL
#
012
MPN:
135300084
Scheibe
#
013
MPN:
101208016
SCHRAUBEN
#
014
MPN:
313050101
BATTERIE (NICHT MITGELIEFERT)
#
015
MPN:
313020314
PLATTE
aus
£1,80
aus
£1,80
#
016
MPN:
138200080
Scheibe
#
017
MPN:
101208020
SCHRAUBEN
#
018
MPN:
323050143
RECHTER MOTORRAUM, KABELBAUM
aus
£43,06
aus
£43,06
#
019
MPN:
313020125
Motorkabelbaum
Ersetzung
Ersetzung
#
020
MPN:
313053142
Linker Motorraum, Kabelbaum
Ersetzung
Ersetzung
#
020
MPN:
313320333
FRÜHLING
aus
£0,74
aus
£0,74
#
021
MPN:
313020121
ISOLIERTER DRAHT
aus
£10,06
aus
£10,06
#
022
MPN:
313050110
KABELBAUM DER KONSOLE
#
023
MPN:
313030118
KABELBAUM DES LAUTSPRECHERS
aus
£24,80
aus
£24,80
#
024
MPN:
313020112
KABELBAUM FÜR DACHLICHT
aus
£30,26
aus
£30,26
#
025
MPN:
313050108
HINTERER KABELBAUM
#
026
MPN:
313053111
KABELBAUM FÜR DEN GEPÄCKRAUM
aus
£25,17
aus
£25,17
#
027
MPN:
119142380
SCHRAUBEN
#
028
MPN:
135900043
Scheibe
aus
£1,14
aus
£1,14
Dieses Teil ersetzt die Teilenummer 14496207
#
029
MPN:
313620107
KONTROLLE PRÜFEN
aus
£255,36
aus
£255,36
#
030
MPN:
313020113
KABELBAUM PRÜFEN/INSTRUMENTIEREN
aus
£17,62
aus
£17,62
#
031
MPN:
34331114
TÜRSCHALTER
#
032
MPN:
53211305
SIEGEL
aus
£0,74
aus
£0,74
#
033
MPN:
119535130
SCHRAUBEN
#
034
MPN:
53311300
DECKEL
aus
£0,74
aus
£0,74
#
035
MPN:
30311113
TÜRLICHT
aus
£4,26
aus
£4,26
#
036
MPN:
87720004
BIRNE
aus
£0,47
aus
£0,47
#
037
MPN:
53471340
DRAHT-CLIP
aus
£1,19
aus
£1,19
#
038
MPN:
313020307
GURT
Ersetzung
Ersetzung
#
039
MPN:
313020308
GURT
aus
£0,74
aus
£0,74
#
040
MPN:
122600060
NUSS
#
041
MPN:
313020331
SICHERUNGSKASTENSCHUTZ
aus
£2,05
aus
£2,05
#
042
MPN:
122600060
NUSS
#
043
MPN:
313020104
SICHERUNGSKASTEN, ZSB
aus
£266,00
aus
£266,00
#
044
MPN:
313020339
SICHERUNGSKASTENKAPPE
aus
£0,70
aus
£0,70
#
045
MPN:
30331137
RELAIS
Ersetzung
Ersetzung
#
046
MPN:
313320136
DIODENBRÜCKE
aus
£10,22
aus
£10,22
#
047
MPN:
87200005
SICHERUNG
Nicht im Einzelteil geliefert
#
047
MPN:
87200008
SICHERUNG
Nicht im Einzelteil geliefert
#
047
MPN:
87200016
SICHERUNG
Nicht im Einzelteil geliefert
#
048
MPN:
313320006
HORN-SET
aus
£20,15
aus
£20,15
#
049
MPN:
138200060
Scheibe
#
050
MPN:
125100060
NUSS
#
051
MPN:
313320324
DREI-WEGE-VERBINDUNG
aus
£7,59
aus
£7,59
#
052
MPN:
314020316
ROHR
aus
£1,91
aus
£1,91
Dieses Teil ersetzt die Teilenummer 313320325
#
053
MPN:
313320146
LUFTKOMPRESSOR
aus
£59,72
aus
£59,72
#
054
MPN:
125100080
NUSS
aus
£0,86
aus
£0,86
#
055
MPN:
138200080
Scheibe
#
056
MPN:
30631365
PLATTE
#
057
MPN:
313050119
KABELBAUM
aus
£290,82
aus
£290,82
#
058
MPN:
313027326
PLATTE
aus
£1,14
aus
£1,14
#
059
MPN:
135700060
Scheibe
#
060
MPN:
122600060
NUSS
#
061
MPN:
313330135
SCHALTEN
aus
£15,89
aus
£15,89
#
062
MPN:
119129095
SCHRAUBEN
#
063
MPN:
30301124
SCHALTEN
aus
£12,67
aus
£12,67
#
064
MPN:
122600060
NUSS
#
065
MPN:
53301127
ERDKABEL
aus
£0,94
aus
£0,94
#
066
MPN:
119142130
SCHRAUBEN
#
067
MPN:
313020301
DECKEL
aus
£14,83
aus
£14,83
#
068
MPN:
323320193
ELEKTRISCHE EINHEIT
aus
£24,31
aus
£24,31
#
069
MPN:
313720300
SCHRAUBEN
#
070
MPN:
125100060
NUSS
