055 - KLIMAANLAGE KOMPL

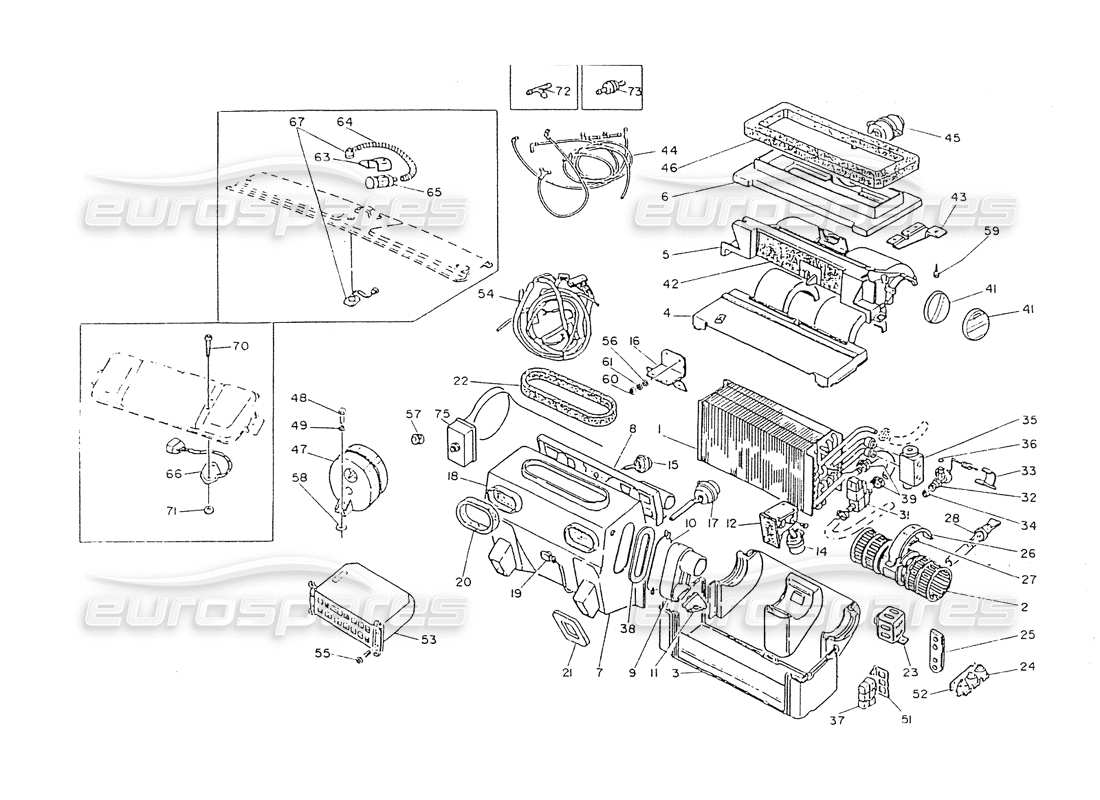

Maserati 418 / 4.24v / 430 Air Conditioner Assy Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
-
Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
#
001
MPN:
315551165
KÜHLER UND HEIZUNG
GÜLTIG FÜR 51 / 53 / 58 / 59 / 62
aus
£50,76
aus
£50,76
#
001
MPN:
315570165
KÜHLER UND HEIZUNG
GÜLTIG FÜR 65 3V / 65 4V / 66 / 67 / 68 / 69 / 77 / 78 / 79
aus
£180,72
aus
£180,72
#
002
MPN:
315520167
ELEKTROLÜFTER
GÜLTIG FÜR 51 / 53 / 58 / 59 / 62
aus
£226,95
aus
£226,95
#
003
MPN:
315551380
UNTERE BOX
GÜLTIG FÜR 65 3V / 65 4V / 66 / 67 / 68 / 69 / 77 / 78 / 79
aus
£17,68
aus
£17,68
#
003
MPN:
315567380
UNTERE BOX
#
004
MPN:
315520381
ZWISCHENKASTEN
aus
£13,06
aus
£13,06
#
005
MPN:
315551382
OBERE BOX
aus
£19,99
aus
£19,99
#
006
MPN:
315520470
LEITUNG
aus
£43,43
aus
£43,43
#
007
MPN:
315520471
VORDEREN KÖRPER
aus
£11,31
aus
£11,31
Dieses Teil ersetzt die Teilenummer 315520384
#
008
MPN:
315520472
OBERE ABDECKUNG
#
009
MPN:
315520473
LH-LUFTDÜSE
aus
£8,66
aus
£8,66
#
009
MPN:
315520474
RECHTE LUFTDÜSE
aus
£8,66
aus
£8,66
#
010
MPN:
315520163
KLAPPE FÜR LINKE LUFTDÜSE
aus
£3,31
aus
£3,31
Dieses Teil ersetzt die Teilenummer 315520129
#
010
MPN:
315520164
KLAPPE FÜR RECHTE LUFTDÜSE
aus
£4,25
aus
£4,25
Dieses Teil ersetzt die Teilenummer 315520130
#
011
MPN:
315520387
LUFTFÜHRUNGSKANAL, KPL
aus
£19,04
aus
£19,04
#
012
MPN:
315520018
KLAPPE. ZSPL
aus
£10,70
aus
£10,70
#
014
MPN:
315520158
STELLANTRIEB DER HINTERTÜR-LUFTSTEUERUNG
aus
£9,48
aus
£9,48
#
015
MPN:
315520162
STELLANTRIEB MIT ZWEI POSITIONEN
aus
£4,70
aus
£4,70
#
016
MPN:
315520138
KLIMAANLAGE-STÜTZHALTERUNG
aus
£3,34
aus
£3,34
#
017
MPN:
315520159
BODENLUFTSTEUERUNGSSTELLANTRIEB
aus
£13,21
aus
£13,21
#
018
MPN:
315520134
LUFTFÜHRUNGSKLAPPE
#
019
MPN:
315520206
MISCHLUFTTEMPERATURSENSOR
aus
£19,42
aus
£19,42
#
020
MPN:
315520369
DÜSENDICHTUNG
#
021
MPN:
315520397
DÜSENDICHTUNG
aus
£3,59
aus
£3,59
#
022
MPN:
315520394
DÜSENDICHTUNG
#
023
MPN:
315520143
WIDERSTAND
aus
£17,72
aus
£17,72
#
024
MPN:
315520207
PNEUMATISCHES SYSTEM-MAGNETVENTIL
aus
£42,53
aus
£42,53
#
025
MPN:
315520475
Dichtung
#
026
MPN:
315520402
Halterung
#
027
MPN:
315520403
DÄMPFER
#
028
MPN:
315520017
KONDENSAT-ABFLUSSROHR
aus
£1,82
aus
£1,82
#
031
MPN:
315522144
SCHWANZ. ZSPL
aus
£409,04
aus
£409,04
#
032
MPN:
315520166
EXPANSIONSVENTIL
aus
£79,37
aus
£79,37
#
033
MPN:
315520408
ROHRBEFESTIGUNGSCLIP
aus
£1,98
aus
£1,98
#
034
MPN:
315520445
Dichtung
aus
£0,71
aus
£0,71
#
035
MPN:
315553166
EXPANSIONSVENTIL
aus
£68,50
aus
£68,50
#
036
MPN:
315520443
Dichtung
aus
£1,07
aus
£1,07
#
037
MPN:
30331137
RELAIS
Ersetzung
Ersetzung
#
038
MPN:
315520483
Dichtung
aus
£3,95
aus
£3,95
#
039
MPN:
315520415
KLEMME
#
041
MPN:
315550416
DROSSELKLAPPE (KLIMAANLAGE-LÜFTERVENTIL)
aus
£18,64
aus
£18,64
#
041
MPN:
315551416
DROSSELKLAPPE (KLIMAANLAGE-BLOCKVENTIL)
aus
£4,78
aus
£4,78
#
042
MPN:
315520136
LUFTKLAPPE
#
043
MPN:
315520419
Linke Halterung für Klimaanlage
#
043
MPN:
315520420
RECHTE HALTERUNG FÜR KLIMAANLAGE
#
044
MPN:
315520208
PNEUMATISCHES SYSTEM
aus
£10,51
aus
£10,51
#
045
MPN:
315520160
LUFTKLAPPENSTELLANTRIEB
aus
£3,96
aus
£3,96
#
046
MPN:
315520422
Dichtung
aus
£2,97
aus
£2,97
#
047
MPN:
30551155
VAKUUMZYLINDER
#
048
MPN:
119148160
SCHRAUBEN
#
049
MPN:
169020005
Scheibe
aus
£1,11
aus
£1,11
#
051
MPN:
315520477
RELAIS-HALTERUNG
aus
£18,64
aus
£18,64
#
052
MPN:
315520478
HALTERUNG FÜR MAGNETVENTIL
#
053
MPN:
365500201
KLIMAANLAGE
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 315550204
#
053
MPN:
365504201
KLIMAANLAGE
aus
£1.309,34
aus
£1.309,34
Dieses Teil ersetzt die Teilenummer 365500201
#
054
MPN:
315551211
VERDRAHTUNG
aus
£115,58
aus
£115,58
#
055
MPN:
119529130
SCHRAUBEN
aus
£1,11
aus
£1,11
#
056
MPN:
169020406
Scheibe
aus
£0,79
aus
£0,79
#
057
MPN:
53211308
FAIRLEAD
aus
£0,58
aus
£0,58
#
058
MPN:
312520511
Dichtung
aus
£1,74
aus
£1,74
#
059
MPN:
314320345
SCHRAUBEN
aus
£42,92
aus
£42,92
#
060
MPN:
125100060
NUSS
#
061
MPN:
135600060
Scheibe
aus
£0,79
aus
£0,79
#
063
MPN:
315520465
KLEMME
aus
£3,34
aus
£3,34
#
064
MPN:
315520467
ROHR
aus
£0,72
aus
£0,72
#
065
MPN:
315520200
LÜFTER
aus
£61,72
aus
£61,72
#
066
MPN:
315520196
EXTERNER LUFTTEMPERATURFÜHLER
aus
£14,12
aus
£14,12
#
067
MPN:
315520199
RAUMTEMPERATURFÜHLER
aus
£28,94
aus
£28,94
#
070
MPN:
112804016
SCHRAUBEN
#
071
MPN:
122600040
NUSS
aus
£0,47
aus
£0,47
#
072
MPN:
315520424
T-UNION
aus
£0,51
aus
£0,51
#
073
MPN:
315520153
RÜCKSCHLAGVENTIL MIT ENTLÜFTER
aus
£9,08
aus
£9,08
#
075
MPN:
313350205
ABTAUTHERMOSTAT
aus
£3,89
aus
£3,89
