007 - Zeitliche Koordinierung

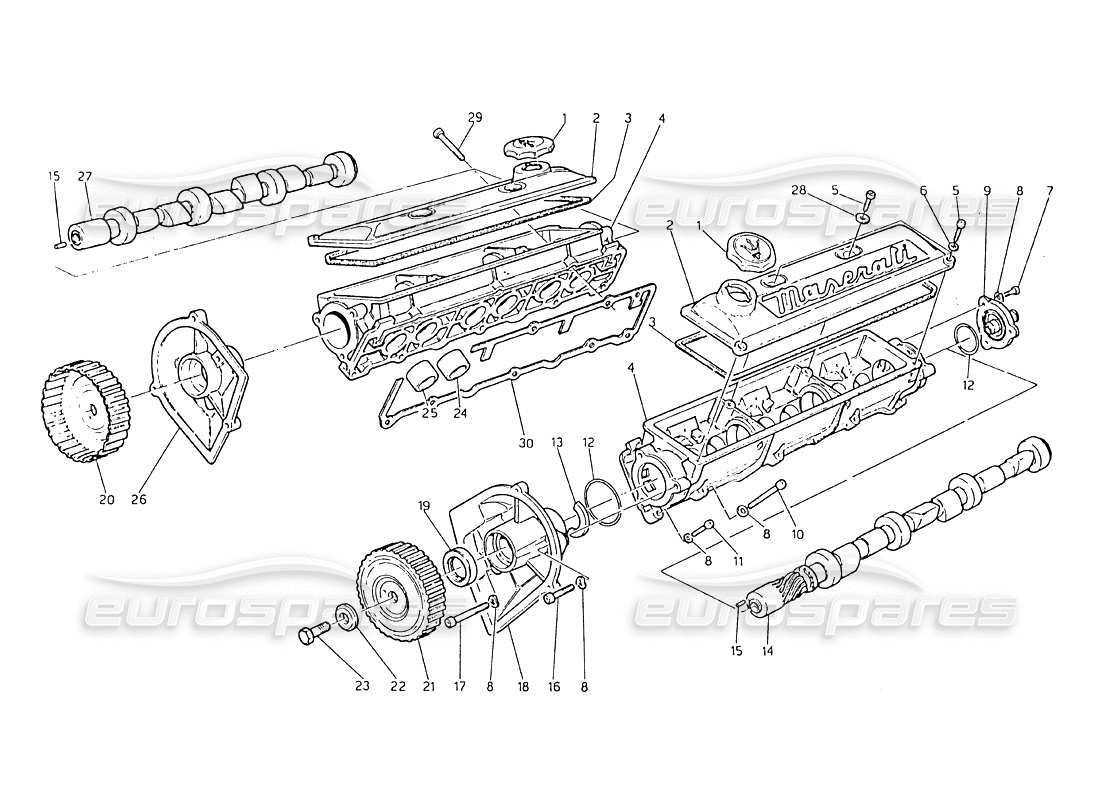

Maserati Biturbo 2.5 (1984) Timing Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 311020105
ÖLSTOPFEN
# 002
MPN: 311020328
ABDECKUNG
Ersetzung
Ersetzung
# 003
MPN: 311020321
GUMMIDICHTUNG
aus £13,60
aus £13,60
# 004
MPN: 311020319
NOCKENWELLENGEHÄUSE
# 005
MPN: 108006022
SCHRAUBEN
# 006
MPN: 138410060
Scheibe
# 007
MPN: 108008016
SCHRAUBEN
# 008
MPN: 138410080
Scheibe
aus £2,37
aus £2,37
# 009
MPN: 311025329
Ölgebläse-Abdeckung
aus £2,73
aus £2,73
Dieses Teil ersetzt die Teilenummer 311020329
# 010
MPN: 108008040
SCHRAUBEN
# 011
MPN: 108008035
SCHRAUBEN
# 012
MPN: 14459880
GUMMI
aus £0,75
aus £0,75
# 013
MPN: 311020313
ANSCHLAGPLATTE FÜR NOCKENWELLE
# 014
MPN: 311020315
LINKE NOCKENWELLE
# 015
MPN: 311020310
DÜBEL
aus £2,52
aus £2,52
# 016
MPN: 14306424
SCHRAUBEN
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 14306421
# 017
MPN: 108008060
SCHRAUBEN
# 018
MPN: 311020305
ZYLINDERKOPFDECKEL LINKS
aus £229,68
aus £229,68
# 019
MPN: 311020368
DICHTUNGSRING
aus £9,72
aus £9,72
Dieses Teil ersetzt die Teilenummer 190400351
# 020
MPN: 311020302
RECHTE NOCKENWELLENRIEMENSCHEIBE
Ersetzung
Ersetzung
# 021
MPN: 311020301
Linke Nockenwellenscheibe
# 022
MPN: 311020304
Scheibe
aus £7,15
aus £7,15
# 023
MPN: 311420301
BOLZEN
# 024
MPN: 311020325
EINLASSVENTILKRAGEN OBEN
aus £13,29
aus £13,29
# 025
MPN: 311020326
AUSPUFFVENTILKRAGEN OBEN
aus £12,45
aus £12,45
# 026
MPN: 311020306
RECHTER ZYLINDERKOPFDECKEL
Ersetzung
Ersetzung
# 027
MPN: 311020316
RECHTE NOCKENWELLE
aus £143,18
aus £143,18
# 028
MPN: 311020323
SPRENGRING
aus £4,70
aus £4,70
# 029
MPN: 108008035
AUSSENSCHRAUBE
# 030
MPN: 310650421
FLACHDICHTUNG
aus £10,45
aus £10,45
