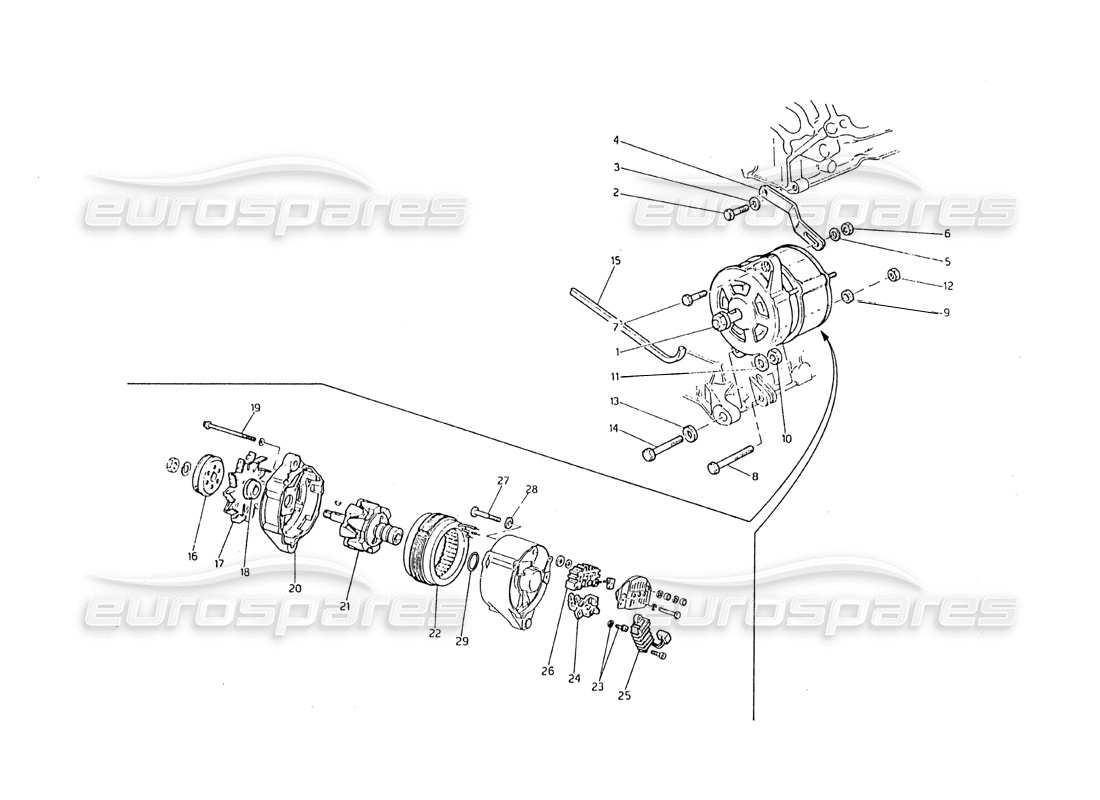

016 - Lichtmaschine und Halterung
Maserati Biturbo 2.5 (1984) Alternator and Bracket Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 313020210
GENERATOR
# 002
MPN: 101208025
BOLZEN
# 003
MPN: 135500080
Scheibe
aus £0,79
aus £0,79
# 004
MPN: 313020407
VERKNÜPFUNG
# 005
MPN: 313020414
Scheibe
aus £11,58
aus £11,58
# 006
MPN: 128300100
NUSS
# 007
MPN: 100710035
BOLZEN
# 008
MPN: 313020416
BOLZEN
aus £1,98
aus £1,98
# 009
MPN: 313020417
STOPPRING
# 010
MPN: 125100120
NUSS
# 011
MPN: 313020411
Scheibe
aus £0,47
aus £0,47
# 012
MPN: 125300120
NUSS
aus £1,11
aus £1,11
# 013
MPN: 313020415
Scheibe
aus £9,91
aus £9,91
# 014
MPN: 100712050
BOLZEN
# 015
MPN: 313020421
LICHTMASCHINENRIEMEN
aus £9,95
aus £9,95
# 016
MPN: 313020212
LICHTMASCHINENRIEMENSCHEIBE
# 017
MPN: 313020418
LICHTMASCHINEN-LÜFTER
aus £4,28
aus £4,28
# 018
MPN: 313020419
ABSTANDSHALTER
# 019
MPN: 313020403
SCHRAUBEN
# 020
MPN: 313020203
Halterung
aus £92,83
aus £92,83
# 021
MPN: 313020204
ROTOR
aus £145,20
aus £145,20
# 022
MPN: 313020205
STATOR
aus £117,93
aus £117,93
# 023
MPN: 313020206
SCHRAUBE MIT Scheibe
# 024
MPN: 313020207
BÜRSTENHALTER
aus £2,38
aus £2,38
# 025
MPN: 313020208
SPANNUNGSREGLER
aus £16,52
aus £16,52
# 026
MPN: 313020209
GLEICHRICHTER
aus £20,38
aus £20,38
# 027
MPN: 313020404
SCHRAUBEN
aus £1,59
aus £1,59
# 028
MPN: 313020405
ISOLATOR
aus £0,70
aus £0,70
# 029
MPN: 313020406
Dichtung
