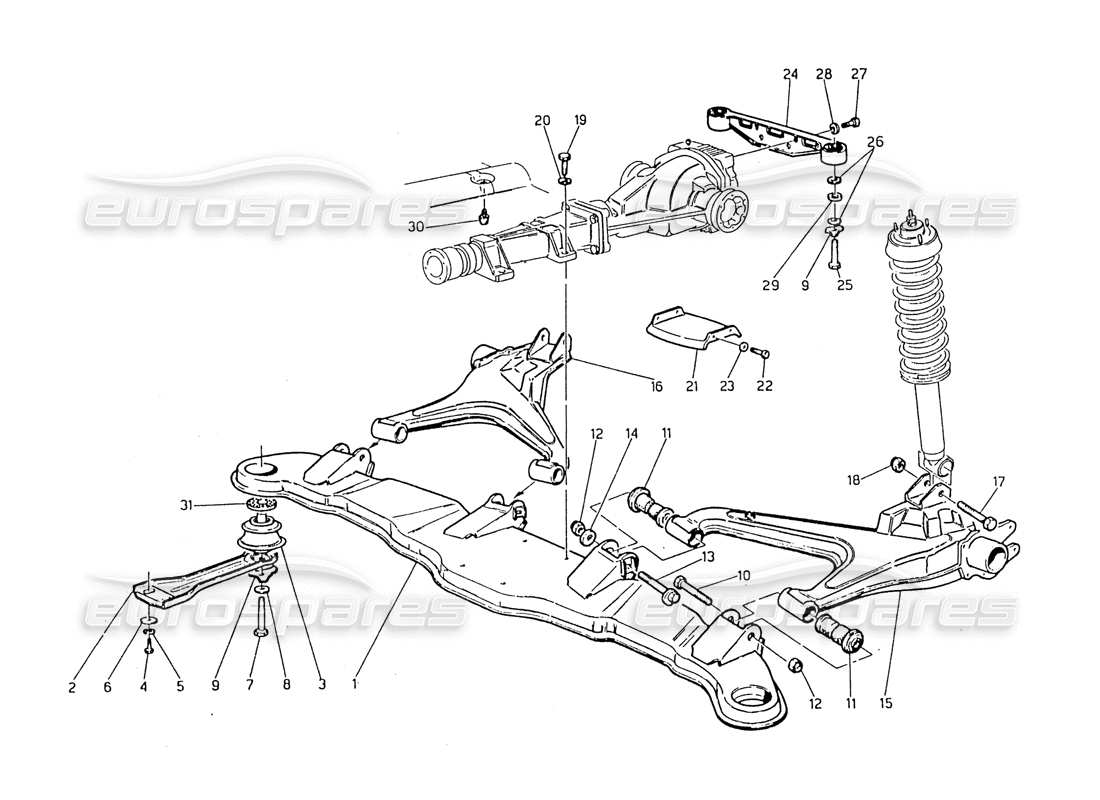

038 - Hinterradaufhängung
Maserati Biturbo 2.5 (1984) Rear Suspension Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 312720120
HINTERER QUERTRÄGER
Ersetzung
Ersetzung
# 002
MPN: 312720336
SEITENSTREU
aus £13,66
aus £13,66
# 003
MPN: 312720121
GUMMIUNTERSTÜTZUNG
aus £20,68
aus £20,68
# 004
MPN: 101208016
BOLZEN
# 005
MPN: 138410080
Scheibe
# 006
MPN: 163020080
Scheibe
aus £1,11
aus £1,11
# 007
MPN: 312720355
SCHRAUBEN
aus £3,25
aus £3,25
# 008
MPN: 312720356
Scheibe
aus £2,22
aus £2,22
# 009
MPN: 312720357
SICHERHEITSPLATTE
aus £0,48
aus £0,48
# 010
MPN: 100812100
SCHRAUBEN
# 011
MPN: 317020100
ELASTISCHER PUFFER
aus £1,10
aus £1,10
# 012
MPN: 128310120
SELBSTVERRIEGELUNGSMUTTER
# 013
MPN: 317020118
SCHRAUBEN
Ersetzung
Ersetzung
# 014
MPN: 317020352
EXZENTRISCHE Scheibe
Ersetzung
Ersetzung
# 015
MPN: 317020101
LINKER ARM
aus £134,69
aus £134,69
# 016
MPN: 317020102
RECHTER ARM
aus £134,69
aus £134,69
# 017
MPN: 100814070
SCHRAUBEN
# 018
MPN: 12575811
SELBSTVERRIEGELUNGSMUTTER
aus £1,35
aus £1,35
# 019
MPN: 101312035
SCHRAUBEN
# 020
MPN: 138420120
Scheibe
Ersetzung
Ersetzung
# 021
MPN: 316220326
LUFTKANAL FÜR DIFFERENZIAL
aus £1,01
aus £1,01
# 022
MPN: 101206016
SCHRAUBEN
# 023
MPN: 138410060
Scheibe
# 024
MPN: 316220104
HALTER FÜR ROAR-DIFFERENZIAL
aus £0,71
aus £0,71
# 025
MPN: 316220310
SCHRAUBEN
aus £1,90
aus £1,90
# 026
MPN: 316220312
Scheibe
aus £1,11
aus £1,11
# 027
MPN: 101208016
SCHRAUBEN
# 028
MPN: 138410080
Scheibe
# 029
MPN: 38666405
Scheibe
# 030
MPN: 312120300
PUFFER
aus £2,22
aus £2,22
# 031
MPN: 312720366
ABSTANDSHALTER
aus £1,19
aus £1,19
