005 - Kraftstoffleitungen und Entlüftungen

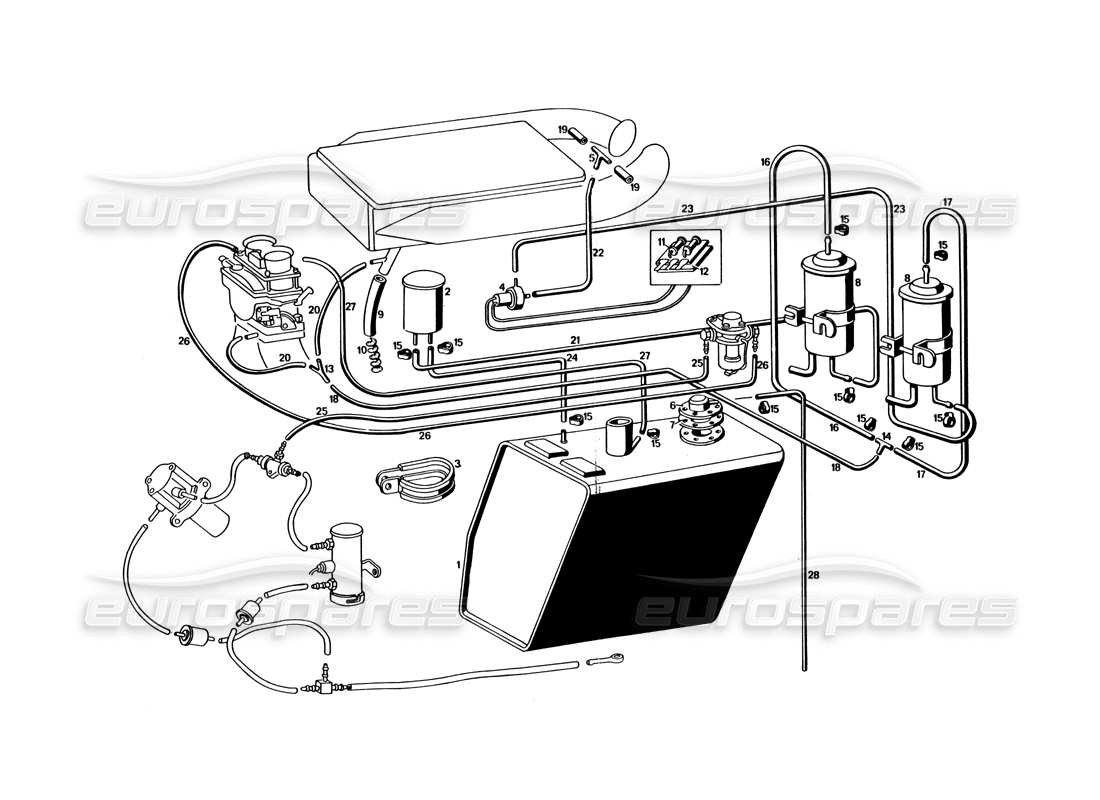

Maserati Bora (USA Variants) Fuel Piping And Vents Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 117 CP 73979
BENZINTANK
# 002
MPN: 115/A CP 72590
FLÜSSIGKEITSABSCHEIDER FÜR KRAFTSTOFFTANK
# 003
MPN: 115/A CP 72990
KOMPLETTE BEFESTIGUNGSKLEMME FÜR FLÜSSIGKEITSABSCHEIDER
# 004
MPN: 115/A CP 72717
KOMPLETTES BENZIN-GASAUGLÜFTER
# 005
MPN: RMN 72859
UNION
# 006
MPN: 115/A CP 72550
SICHERHEITSVENTIL FÜR KRAFTSTOFFTANK
# 007
MPN: 115/A CP 73147
DICHTUNG FÜR KRAFTSTOFFTANK-SICHERHEITSVENTIL
# 008
MPN: 115/A CP 72591
KOHLENSTOFFFILTER FÜR BENZINDAMPF
# 009
MPN: 107/3 MC 66601
TUBO SOFFIANTE SUL FILTRO CARBURATORL
# 010
MPN: 107/3 MC 67758
RETINA SPEGNI FIAMMA TUBO SOFFIANTE
# 011
MPN: 115/A BL 73186
KOMPLETTES KASTEN FÜR KRAFTSTOFFLÜFTERKREISWIDERSTÄNDE
# 012
MPN: 115/A BL 73197
GUMMIBASIS FÜR WIDERSTANDSKASTEN DES KRAFTSTOFFLÜFTERKREISES
# 013
MPN: RMN 73842
UNION
# 014
MPN: RMN 73026
UNION
# 015
MPN: FRN 68934
BEFESTIGUNGSKLEMMEN Tubi KRAFTSTOFFSYSTEM
# 016
MPN: MN 60008
HÜLSE Ø 8 X 14,5 X 600 VOM RECHTEN KOHLENSTOFFFILTER ZUM DREI-WEGE-FILTER
# 017
MPN: MN 60008
HÜLSE Ø 8 X 14,5 X 300 VOM LINKEN KOHLENSTOFFFILTER ZUM DREI-WEGE-FILTER
# 018
MPN: TPN. 60537
Kunststoffrohr Ø 5 X 9 X 900 vom Dreiweg des Kohlefilters zum Dreiweg am Vergaserfilter
# 019
MPN: MN 60008
MANICOTTO Ø 8 X 14,5 X 90 HALTE DREI TEILE AUF DEM VERGASERFILTER
# 020
MPN: TPN. 60537
ROHR AUS KUNSTSTOFF 0 5 X 9 X 100 DAL TRE VIE AT BLOW BY E AL CARBURATORE
# 021
MPN: MN 60008
MANICOTTO Ø 8 X 14,5 X 1400 VON SEPARATOREN UND KOHLENSTOFFFILTERN
# 022
MPN: MN 60008
HÜLSE Ø 8 X 14,5 X 500 VON DER ENTLÜFTUNG AM VERGASERFILTER ZUM GASANLÜFTER
# 023
MPN: MN 60008
MANICOTTO Ø 8 X 14,5 X 420 MIT VENTILATOR UND LINKSLIEGENDEM KOHLEFILTER
# 024
MPN: MN 60008
HÜLSE Ø 8 X 14,5 X 350 VOM TANK ZUM ABSCHEIDER
# 025
MPN: MN 60008
HÜLSE Ø 8 X 14,5 X 1500 VON DER DREI-WEGE-PUMPE ZUM FILTER
# 026
MPN: MN 60008
MANICOTTO Ø 8 X 14,5 X 1000 VOM BENZINFILTER ZUM 1ª VERGASER
# 027
MPN: MN 60008
MANICOTTO Ø 8 X 14,5 X 1400 DAL 1ª VERGASER BEI SERBATOIO
# 028
MPN: MN 60008
MANICOTTO Ø 8 X 14,5 FÜR SFIATO SERBATOIO .
