027 - Bremssteuerung

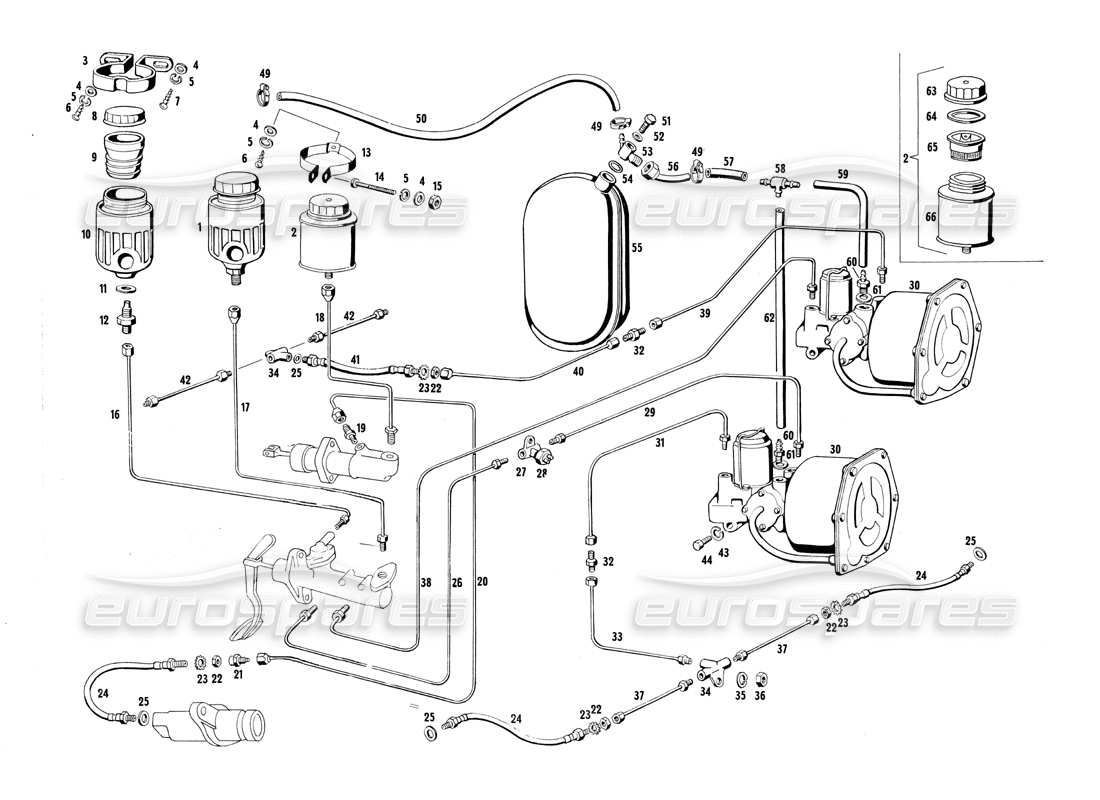

Maserati Ghibli 4.7 / 4.9 Brake Control Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 107 - FC 56067
ÖLTANK FÜR BREMSPUMPE
# 002
MPN: 107 FC 56068
ÖLTANK FÜR KUPPLUNGSPUMPE, BIS 31-7-68
# 003
MPN: 107 FC 58709
BREMSÖLBEHÄLTERDICHTUNGSKLEMME
# 004
MPN: RNT 52530
Scheibe
# 005
MPN: SRN 32497
Scheibe
# 006
MPN: VNT/49513
SCHRAUBEN
# 007
MPN: VNT 49215
SCHRAUBEN
# 008
MPN: 107 - FC 58710
ABDECKUNG
# 009
MPN: 107 FC 58711
Bremsbalg für Öltank
# 010
MPN: 107 - FC 58712
ÖLTANKKÖRPER
aus £183,75
aus £183,75
# 011
MPN: RN 58713
Scheibe
# 012
MPN: VRN 58714
UNION
# 013
MPN: 101 15016 48339
Befestigungsschelle für Kupplungsbehälter, bis zu 31-7-68 31-7-68
# 014
MPN: VNT 49515
SCHRAUBEN
# 016
MPN: 109 FC 55798
SCHLAUCH VOM ÖLTANK ZUR VORDERRADBREMSPUMPE
# 017
MPN: 109 FC 57873
Rohr vom Öltank zur hinteren Bremspumpe
# 018
MPN: 101/10 FC 59798
SCHLAUCH VOM ÖLTANK ZUR KUPPLUNGSPUMPE BIS 31-7-68
# 019
MPN: VRN 58047
UNION
# 020
MPN: 115 FC 64903
Schlauch von der Pumpe zum flexiblen Verbindungsträger
# 021
MPN: DR 52896
UNION
# 022
MPN: DN 46448
NUSS
# 023
MPN: RDI 48337
Scheibe
# 024
MPN: 101 15134 48336
BIEGSAMES ROHR
# 024
MPN: 15198 48346
BIEGSAMES ROHR
# 025
MPN: GN 87991
Öldichtung an Bremssattel und Anschlüssen
# 026
MPN: 115 FC 64895
SCHLAUCH VON DER PUMPE ZUM 3-WEGE-ANSCHLUSS ZUM INTERCEPT STOP
# 027
MPN: 101 15188 46964
UNION
# 028
MPN: 107/A FC 62614
Hydraulischer Stoppschalter
# 029
MPN: 109 - FC 55799
ROHR VON 3 STOPPWEG ZUM VORDERKREIS-BREMSSERVO
# 030
MPN: 101 15170 48344
BREMSSERVO
# 031
MPN: 115 FC 64896
Servorohr auf 3 Weg am Querträger
# 034
MPN: 101 15190 48347
UNION
# 035
MPN: RSN 3 2 6 3 5
Scheibe
# 036
MPN: DNT. 47031
NUSS
# 037
MPN: 115 FC 64897
ROHR VON 3 WEG AM KREUZSTÜCK ZUM VORDERRAD. RECHTS
# 037
MPN: 115 FC 64898
Rohr von 3 Wegen am Querträger zum Vorderrad. links
# 038
MPN: 115 FC 64899
Schlauch von der Tandempumpe zum hinteren Bremskraftverstärkerkreis
# 039
MPN: 115 FC 64901
Schlauch des Servomotors. Post. bei fless. sul ponte (primo tratto)
# 040
MPN: 115 FC 64902
Schlauch des Servomotors. Post. bei fless. sul ponte (secondo tratto) Fino al 10-10-67 Dopo a sostituito dal 115 FC 65503
# 041
MPN: 101 15198 48346
BIEGSAMES ROHR
# 042
MPN: 101/10 - FC 59658
TUBO DEL 3 VIE SUL PONTE AT CALIPER POSTERIORE DESTRO
# 042
MPN: 107/A FC 62874
Tubo del 3 vie sul ponte at caliber posteriore sinistro Fino at 15-3-68 dopo a sostituito dal 109/A-FC-61508
# 043
MPN: RSN 33667
Scheibe
# 044
MPN: BN 46444
BLLONE PER FISSAGGIO SERVOFREON BEI TELAIO
# 049
MPN: FRN 37824
FASCETTA TOO PER FISSAGGIO MANICOTTI COLLEGAM. DEPRESS
# 050
MPN: MN 54780
HÜLSE 9 X 15 X 200 VON 3 WEG ZUM VAKUUMBEHÄLTER
Dieses Teil ersetzt die Teilenummer 54780
# 051
MPN: VRN/58715
UNION
# 052
MPN: GN/58716
KURBELGARNITUR FÜR OBERE DICHTUNG DES RÜCKSCHLAGVENTILS
# 053
MPN: 107-FC-58717
RÜCKSCHLAGVENTIL FÜR VAKUUMZYLINDER
# 054
MPN: GN 58720
Untere Dichtung des Rückschlagventils
# 055
MPN: 101 15200 48334
Vakuumzylinder zur Aktivierung der Servobremse
# 056
MPN: 107 FC 57763
SCHLAUCH AM LEERBEHÄLTER ZUR VERFÜHRUNG ZUM BREMSSERVER
# 057
MPN: MN 54780
Leere Tankhülse auf Weg 3, CM. 130
Dieses Teil ersetzt die Teilenummer 54780
# 058
MPN: RMN 54867
UNION
# 059
MPN: MN 54780
MANICOTTO 9 X 15 X 110 PRO DRÜCKEN. IM SERVOFRENO CIRC. POST
Dieses Teil ersetzt die Teilenummer 54780
# 060
MPN: RMN 55939
UNION
# 061
MPN: GN 46636
KURBELGARNITUR ZUM ABDICHTEN DES VAKUUMS AM BREMSSERVO
# 062
MPN: MN 54780
MANICOTTO 9 X 15 X 400 PRO DRÜCKEN. IM SERVOFRENO CIRC. AMEISE.
Dieses Teil ersetzt die Teilenummer 54780
# 063
MPN: 107 FC 58725
ABDECKUNG
# 064
MPN: 107 FC 58726
Öldichtung zwischen Deckel und Tankkörper bis 31-7-68
# 065
MPN: 107 FC 58727
Vaschetta filtrante per serbat. Olio Frizione, Fino bei 31-7-68
# 066
MPN: 107 FC 58728
KUPPLUNGSÖLTANKKÖRPER, BIS ZU 31-7-68
