028 - Bremssteuerung mit Bonaldi-Servoeinheit

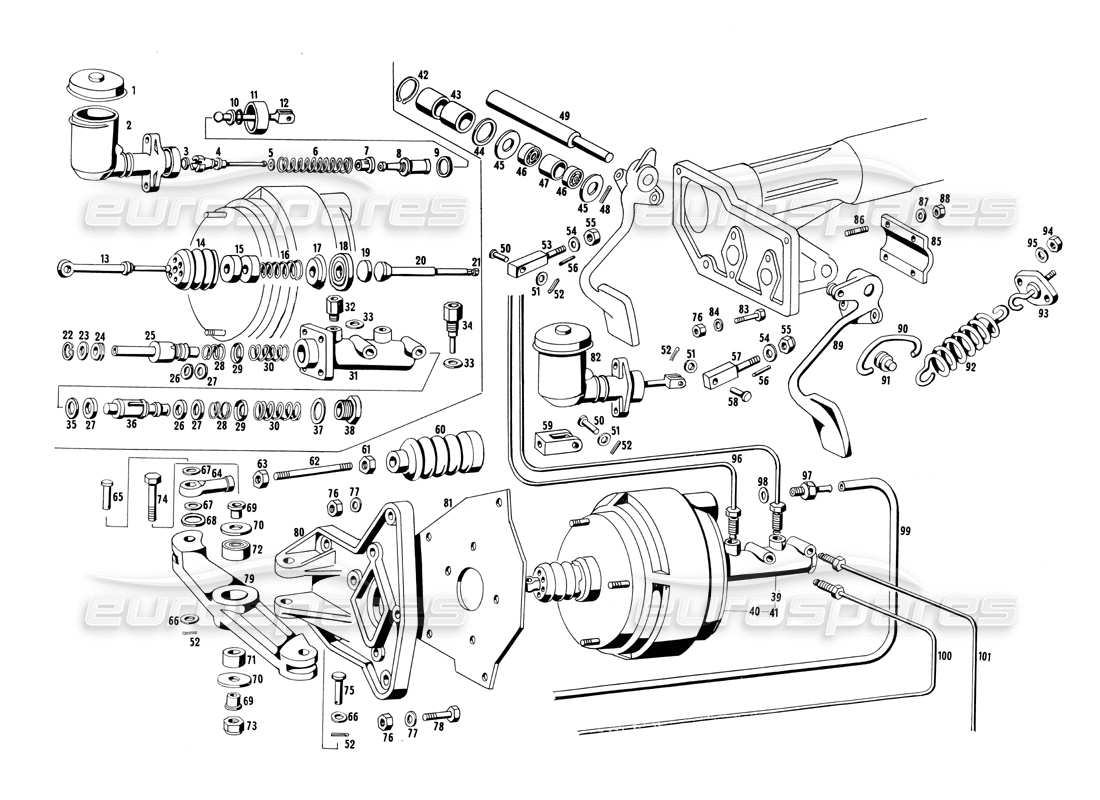

Maserati Ghibli 4.7 / 4.9 Brake Control With Bonaldi Servo Unit Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 116 FC 67324
KAPPE FÜR INTEGRIERTEN KUPPLUNGSPUMPENBEHÄLTER VON 0,7
# 002
MPN: 116 FC 67325
KUPPLUNGSPUMPENKÖRPER
# 003
MPN: 107 FC 64256
Gummi für Kupplungspumpenventil
# 004
MPN: 107 FC 59791
PIVOT
# 005
MPN: 107FC59790
Scheibe
# 006
MPN: 107 FC 59788
FRÜHLING
# 007
MPN: 107 FC 59787
KUPPLUNGSPUMPENFEDER-FÜHRUNGSBECHER
# 008
MPN: 116 FC 67326
Kolben für Kupplungspumpe
# 009
MPN: 116 FC 67327
SIEGELRING
# 010
MPN: 116 FC 67328
RING
# 011
MPN: 107 FC 59781
PUMPENKOLBEN-SCHUTZKAPPE MAIS. KUPPLUNG
# 012
MPN: 116 FC 67329
Puntalino sulla Pompa-Mais. frizione
# 013
MPN: 116 FC 67333
PUNTALINO SUL SERVOFRENO
# 014
MPN: 116 FC 67334
Faltenbalgkappe am Bremskraftverstärker
# 015
MPN: 116 FC 67335
Luftfilter am Bremskraftverstärker
# 016
MPN: 116 FC 67336
FRÜHLING
# 017
MPN: 116 FC 67337
Gummihalterbecher, der zwischen Servo und Pampa gehalten wird
# 018
MPN: 116 FC 67338
Gummidichtung zwischen Servo und Pumpe
# 019
MPN: 116 FC 67339
Gummipad zum Vakuumieren
# 020
MPN: 116 FC 67340
STEUERWELLE DER BREMSPUMPE
# 021
MPN: 116 FC 67341
Passen Sie die Schraube am Maispfahl an. Bremspumpe
# 022
MPN: ART 43293
RING
# 022
MPN: ART 43692
RING
# 023
MPN: 116 FC 67342
Scheibe
# 023
MPN: 116 FC 67389
Scheibe
# 024
MPN: 116 FC 67343
Gommino sulla pompa freni Ø 23
# 024
MPN: 116 FC 67390
Gommino sulla pompa freni Ø 25.4
# 025
MPN: 116 FC 67344
Bremspumpenkolben Ø 23 vorderer Kreis
# 025
MPN: 116 FC 67391
Bremspumpenkolben Ø 25,4 vorderer Kreis
# 026
MPN: 116 FC 67345
RING
# 026
MPN: 116 FC 67392
RING
# 027
MPN: 116 FC 67346
Dichtungsgummi am Hauptbremszylinderkolben Ø 23
# 027
MPN: 116 FC 67397
Dichtungsgummi am Hauptbremszylinderkolben Ø 25,4
# 028
MPN: 116 FC 67347
FRÜHLING
# 029
MPN: 116 FC 47348
Bremspumpenkolben-Federhalter Ø 23
# 030
MPN: 116 FC 47349
FRÜHLING
# 031
MPN: 116 FC 67350
Corpo pompa Ø 23 comando freni
# 031
MPN: 116 FC 67393
PUMPENKÖRPER Ø 25,4 BREMSENKOMMANDO
Ersetzung
Ersetzung
# 032
MPN: 116 FC 67351
UNION
# 033
MPN: GN/33569
DICHTUNG ODER DICHTUNG
# 034
MPN: 116 FC 67352
UNION
# 035
MPN: 116 FC 67353
Scheibe
# 036
MPN: 116 FC 67354
Kolben für Hauptbremszylinder Ø 23 hinterer Kreis.
# 036
MPN: 116 FC 67394
KOLBEN FÜR BREMSPUMPE Ø 25,4 HINTERER KREIS.
# 037
MPN: GN 33497
DICHTUNG ODER DICHTUNG
# 038
MPN: 116 FC 67359
Tappo su lato postr. Pompa-Mais. freni
# 039
MPN: FC 67395
Bremspumpe Ø 25,4
aus £647,58
aus £647,58
# 040
MPN: 116 FC 67361
BREMSSERVO KOMPLETT
# 041
MPN: 116 FC 66865
Bremskraftverstärker und Pumpenbaugruppe im Tandem Ø 23
# 041
MPN: 116 FC 67396
Bremskraftverstärker und Pumpenbaugruppe im Tandem Ø 25,4
# 042
MPN: ART. 51653
RING
# 043
MPN: 107 FC 54283
BUSCH
# 044
MPN: RN 54302
Scheibe
# 045
MPN: RN 66638
Scheibe
# 046
MPN: CSC 46422
BRINGT 12 X 28 X 8 FÜR GESAGT
# 047
MPN: 116 FC 66687
DISTANZSTÜCK ZWISCHEN DEN LAGER DES KUPPLUNGSPEDALS
# 048
MPN: ART 47232
RING
# 049
MPN: 1116 FC 66635
Brems- und Kupplungspedalanschlusswelle
# 050
MPN: 107FC53911
PIVOT
# 051
MPN: RN 41611
Scheibe
# 052
MPN: CN33539
KOPIEREN SIE DEN STECKER 2 X 20 AUF DIE PEDAL- UND BALANCE-GELENKSTIFTE
# 053
MPN: 115 FC 67272
PIVOT
# 054
MPN: RNT 55379
Scheibe
# 055
MPN: DST/48101
NUSS
# 056
MPN: RUL 45571
ROLLE 2,5 X 15,8 AUF DEN BREMS- UND KUPPLUNGSPEDALSTIFTEN
# 057
MPN: 115 FC 67256
PIVOT
# 058
MPN: 101 15291 48061
PIVOT
# 059
MPN: 116 FC 66379
ÖSE FÜR BREMSPEDAL
# 060
MPN: 116 FC 66382
Faltenbalg am Bremssteuerstift
# 061
MPN: DNT 44352
DODO 10 X 1,5 X 6 SUL PERNO COM. FRENO
# 062
MPN: 115 FC 67209
PIVOT
# 063
MPN: DN 66899
DODO 10 X 1,5 LINKS NACH CORN PIN. BREMSE
# 064
MPN: 116 FC 66844
KUGELGELENK FÜR BREMSSTEUERSTIFT
# 065
MPN: 116 FC 66860
PIVOT
# 066
MPN: RNT 47087
Scheibe
# 067
MPN: 116 FC 66872
DISTANZSTÜCK FÜR KUGELGELENK AN DER KIPPHEBEL
# 068
MPN: 116 FC 67246
GUMMI FÜR KUGELGELENK AN ROCKER ROCKER CORN. BREMSEN
# 069
MPN: 116 FC 66869
BUSCH
# 070
MPN: RN 66868
Scheibe
# 071
MPN: 116 FC 66867
STECKER FÜR BREMSSTEUERWIPPE
# 072
MPN: 116 FC 66871
BUSCH
# 073
MPN: DST 65851
NUSS
Dieses Teil ersetzt die Teilenummer DST 68049
# 074
MPN: BN 67270
BOLZEN
# 075
MPN: 116 FC 66378
PIVOT
# 076
MPN: DNT. 47031
NUSS
# 077
MPN: RAT/45680
Scheibe
# 078
MPN: BNT 47017
BOLZEN
# 079
MPN: 116 FC 66357
BREMSSERVO-STEUERWIPPE WIPPE
# 080
MPN: 116 FC 66365
UNTERSTÜTZUNG
# 081
MPN: 116 FC 67131
Abschlussschott des Bremskraftverstärkerraums
# 082
MPN: 116 FC 66665
PUMPE VON 0,7 KUPPLUNGSSTEUERUNG
aus £246,68
aus £246,68
# 083
MPN: BNT 54081
BOLZEN
# 085
MPN: 115 FC 67291
Abdeckung am Säulenträger mit Pedalendschalter.
# 086
MPN: PN35771
GEWINDEBOLZEN
# 087
MPN: RAT/45679
Scheibe
# 088
MPN: DNT 47047
DODO 6 X 1 X 5 FÜR GESAGT
# 089
MPN: 115 FC 67099
Kupplungspedal mit Servofeder
# 090
MPN: 116 FC 66684
Ancora per molla servoassistenza com. frizione
# 091
MPN: 116 FC 66686
PIVOT
# 092
MPN: 116 FC 66578
FRÜHLING
# 093
MPN: 116 FC 66685
Haken zur Befestigung der Kupplungskraftunterstützungsfeder
# 095
MPN: RNT 47087
Scheibe
# 096
MPN: 115 FC 67306
Tubo Bundy Ø 1/4 dai serbatoi olio freni anter. E-Plakat. alla pump tandem sul servofreno
# 097
MPN: RMN 55939
UNION
# 098
MPN: GN 46636
DICHTUNG ODER DICHTUNG
# 099
MPN: MN 54780
HÜLSE 9,52 X 15,8 X 170 FÜR VAKUUM ZWISCHEN VAKUUMBEHÄLTER UND BREMSSERVO
Dieses Teil ersetzt die Teilenummer 54780
# 100
MPN: 115 FC 67307
Bundy-Schlauch von 3/16 von der vorderen Bremspumpe zu den 3 Wegen für Idrostop
# 101
MPN: 115 FC 67308
BÜNDELSCHLAUCH VON 3/16 VON DER HINTEREN KREISBREMSPUMPE ZUM WEG 3 AM QUERTRÄGER
