041 - Heizung und Konditionierung

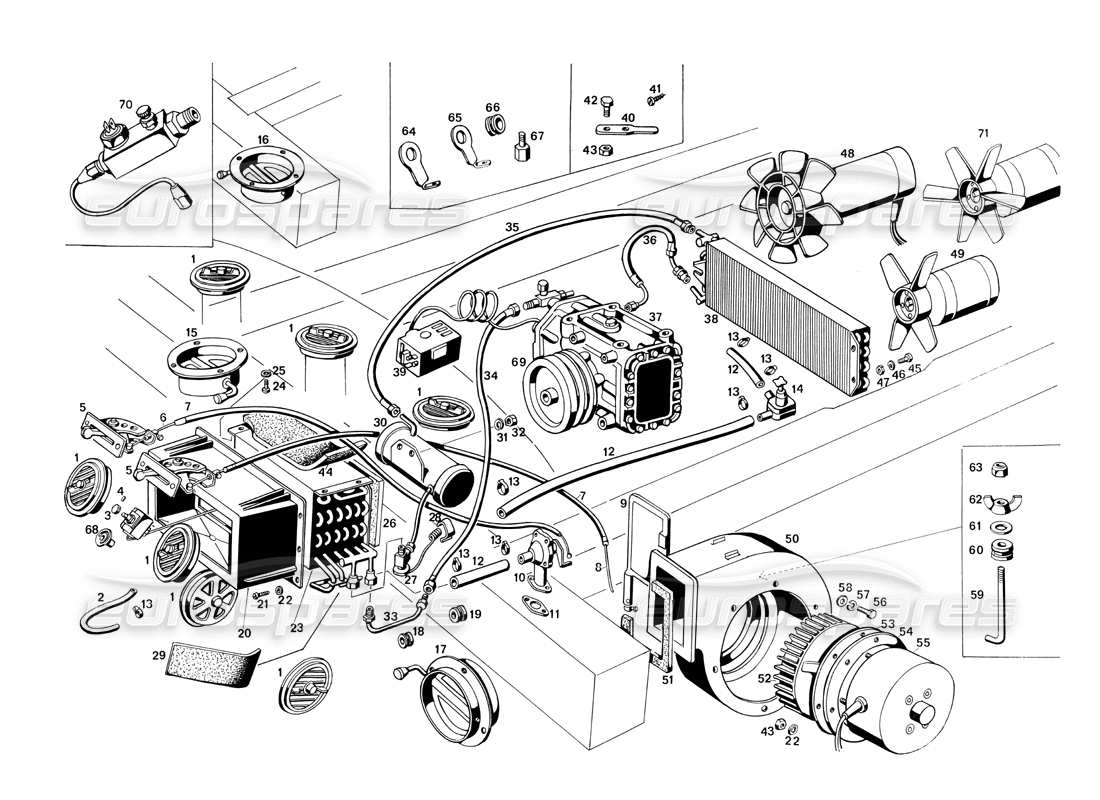

Maserati Ghibli 4.7 / 4.9 Heating and Conditioning Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 107/A BV 66049
Verstellbare Butterfly-Baugruppe
# 002
MPN: 107/A BR 62254
TERMOSTAT TP. RANCO-A10/2230 (NON PIT) REPERIBILE IN COMMERCIO)
# 002
MPN: 107/A BR 64844
Termostato Tp. RANCO-A10/6117 X (Sostituisce it 62254)
# 003
MPN: 107/A BV 61999
Knopf zur Thermostatsteuerung
# 004
MPN: GRN 63192
Grano Ø 4 X 0,7 X 8 pro detto
# 005
MPN: 107 BV 57838
HEIZSTEUERWASCHANLAGE
# 006
MPN: 115 BV 64632
Steuerkabel für das Heizwasserventil
# 007
MPN: GFN 57259
GUAINA Ø 2 X 550 BEFEHL FARTALLA TRAVE DESTRA (OHNE VETTURA N. 300)
# 007
MPN: GFN 57259
GUAINA Ø 2 X 700 FÜR DIESES
# 007
MPN: GFN 57259
GUAINA Ø 2 X 890 COMANDO FARFALLA TRAVE DESTRA (VON VETTURA N.302)
# 008
MPN: FGN 57260
FILO ACCIAIO Ø 1,2 X 680 MAIS. FARFALLA REISEZIEL (NACH VETT. N. 300)
# 008
MPN: FGN 57260
FILO ACCIAIO Ø 1,2 X 890 COMANDO FARTALLA TRAVE DESTRA (VON VETT. N. 302)
# 009
MPN: 107/A BV 60937
Complessivo farfalla trave destra comando aria (sino alla vett. n. 300)
# 009
MPN: 107/A BV 65249
COMPLESSIVO FARFALLA TRAVE DESTRA COMANDO ARIA (DALLA VETTURA N. 302)
# 010
MPN: MT 0071670
HEIZVENTIL
aus £469,56
aus £469,56
# 011
MPN: GN 61602
DICHTUNG ODER DICHTUNG
# 012
MPN: MN 54688
MANICOTTO GOMMA Ø 14 X 20 X 1600 FÜR HEIZKÖRPER MIT AUSSENROHR
aus £84,78
aus £84,78
# 012
MPN: MN 54688
Gummimanschette Ø 14 X 20 X 300 aus dem Gummiband zum Ausbessern des Strahlers. WASSER
aus £84,78
aus £84,78
# 012
MPN: MN 54688
MANICOTTO GOMMA Ø 14 X 20 X 450 VON RUBINETTO BEI HEIZKÖRPERN RISCALDAMENTO
aus £84,78
aus £84,78
# 012
MPN: MN 54688
MANICOTTO GOMMA Ø 14 X 20 X 500 KONDENSATOR
aus £84,78
aus £84,78
# 013
MPN: FRN/37825
FASCETTA TP. MTO PER DETTI
# 014
MPN: 101/2 20370 50336
RUBINETTO AUSIIIARIO ACQUA RISCALDAMENTO
Ersetzung
Ersetzung
# 015
MPN: 107/A BV 64005
Complessivo fartalla Ø 80 pilota (sino alla vettura n. 300)
# 016
MPN: 107/A BV 64009
Complessivo farfalla Ø 80 passeggero (sino ally vettura n. 30D)
# 017
MPN: 107/A BV 65131
Complessivo farfalla Ø 111 passeggero (dalla vettura n. 302 in poi)
# 019
MPN: PFN 45004
TÜLLE
# 020
MPN: 115 BV 63898
Heizkörpercontainerkasten für Heizung und Klimaanlage.
# 021
MPN: VNT 62583
Vile Ø 5 X 0,8 X 12 per detto
# 022
MPN: RDI 58544
Scheibe
# 023
MPN: 11 BV 63890
Wasserkühler und Verdampfer für Heizung und Klimaanlage
# 024
MPN: VNT 61864
Vita Ø 4 X 0,7 X 12 pro detto
# 026
MPN: 115 BV 63981
DICHTUNG ODER DICHTUNG
# 027
MPN: 107/A BR 61311
VALVOLA AD ESPANSIONE TP. FLICA TMS 13/4 TONNEN. O EGELHOF
# 028
MPN: 107/A BR 62301
Klemme zur Befestigung der Expansionsventilspulen.
# 029
MPN: 107/A BR 62302
Wärmedämmband für die Expansionsventilspule
# 030
MPN: 107/A BR 64047
Filtertank der Klimaanlage
# 031
MPN: DNT 47047
NUSS
# 032
MPN: RSN/32690
Scheibe
# 033
MPN: 107/A BR 61310
UNION
# 034
MPN: 107/A BR 64303
Schlauch mit Ø ½'' Durchmesser des Verdampfers und Kompressors für die Drehzahlregelung
# 035
MPN: 107/A BR 64304
Flexibler Schlauch mit einem Durchmesser von 5/16'' durch den Filterkondensator (Montage bis zu 21-2-1968)
# 035
MPN: 107/A BR 66036
Flexibler Schlauch mit einem Durchmesser von 5/16'' durch den Kondensator des Filters (Montage durch den Filter 21-2-1968)
# 036
MPN: 107/A BR 64299
Betriebsschlauch Ø 3/8 vom Kompressor zum Kondensator (Montato fino al 21-3-1968)
# 036
MPN: 107/A BR 66035
Schlauch mit einem Durchmesser von 3/8 vom Kompressor zum Kondensator (Montage von 21-3-1968 in der Mitte)
# 037
MPN: 107 BR 54023
Tp-Klimakompressor. YORK VON 206 links
# 038
MPN: 107/A BR 61644
KONDENSOR
# 038
MPN: 107/A BR 65667
KONDENSOR
# 038
MPN: 107/A BR 66003
KONDENSOR
# 039
MPN: 101 /9 BR 58097
PRESSOSTAT TP. RANCO G23-403 (MONTATO SINO AL 24-5-1968 - VETTURA N. 416 - SOSTITUIO DAL PAR. 70)
# 040
MPN: 107 BR 61406
PIASTRINO FISSAGGIO TUBICINO PRESSOSTATO AL SUPPORTO COMPRESSORE (SINO AL 24-5-1968 - VETTURA N. 416)
# 041
MPN: VAT 49217
SCHRAUBEN
# 042
MPN: BNT/47370
BOLZEN
aus £3,32
aus £3,32
Dieses Teil ersetzt die Teilenummer 47370
# 043
MPN: DNT 47046
NUSS
aus £0,86
aus £0,86
Dieses Teil ersetzt die Teilenummer 47046
# 044
MPN: 115 BV 63905
Der Involucro ist ein Antikondensator für die Verdampferöffnung
# 047
MPN: DNT/62557
NUSS
# 048
MPN: 115 BL 64452
Complessivo motorino a ventola (Dalla vettura n. 018 alla 102) (Dalla vettura n. 104 alla 256 montato assieme al partic. 71)
# 049
MPN: 115 BL 65643
Complessivo motorino e ventola (Dalla vettura n. 258 in poi)
# 050
MPN: 107/A 60906
Komplette Chiocciola für Zentrifugenventilatoren
# 051
MPN: 107/A BV 62307
DICHTUNG ODER DICHTUNG
# 052
MPN: 107/A BV 61401
LAUFRAD FÜR NUKLEAR
# 053
MPN: 107/A BV 61983
SIEGEL
# 054
MPN: 107/A BV 61984
Befestigungsscheibe für den Elektromotor.
# 055
MPN: 107/A BV 61982
2 Geschwindigkeitsmotor für Heizungslüftungssystem
# 056
MPN: BNT 61985
BOLZEN
# 058
MPN: RNT54507
Scheibe
# 059
MPN: 107/A BV 62227
PIVOT
# 060
MPN: PFN 45173
TÜLLE
# 061
MPN: RNT 52134
Scheibe
# 062
MPN: DST 47462
NUSS
# 063
MPN: DST 45669
NUSS
# 064
MPN: 107/A BR 64546
LAMIERINO SOSTEGNO ROHR VOM VERDAMPFER UND KOMPRESSOR (HINTEN)
# 065
MPN: 107/A BR 64548
Lamierino sostegno tubo dall'evaporatore at compressere (anteriore)
# 066
MPN: PFN 55212
TÜLLE
# 067
MPN: A6 GCM 3124 41187
Befestigungssäule Führungsplatte Tubi Konditionierung
# 068
MPN: 107/A BR 62008
Ghiera fissaggio termostato at cruscotto
# 069
MPN: 107 BR 54534
FRIZIONE ELETTROMAGNETICA COMPLETA TP. BARUFFALDI N. 221064-A
# 070
MPN: 107/A BR 66180
Valvola isobarica (Sostituisce pressostato partic. N. 39, dalla vettura n. 418 - dal 24-5-1968)
# 071
MPN: 115 BL 64905
COMPLESSIVO MOTORINO A VENTOLA (DALLA VETTURA N. 104 ALLA 256 - MONTATA ASSIEME AL PART. 48)
