043 - Belüftung

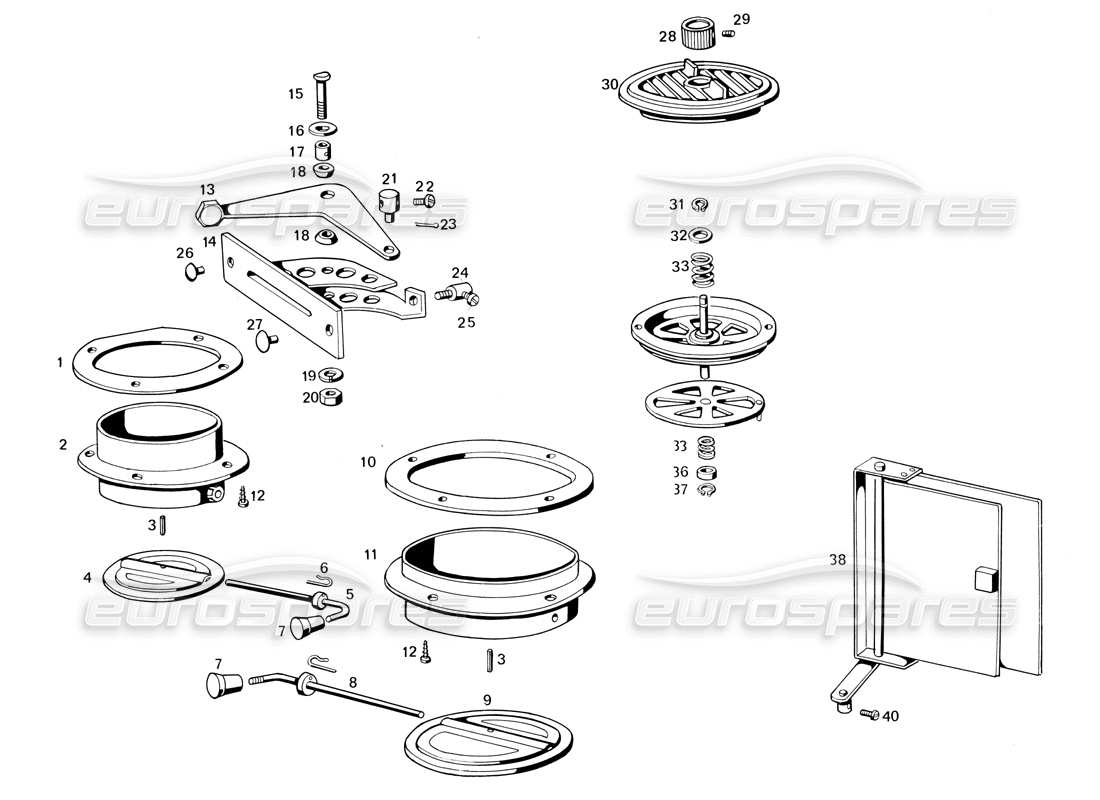

Maserati Ghibli 4.7 / 4.9 Ventilation Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 107/A BV 64002
DICHTUNG ODER DICHTUNG
# 002
MPN: 107/A BV 63990
Tubo per farfalla Ø 80 pilota (sino alla vettura N. 300)
# 003
MPN: SN 63455
STIFT
# 004
MPN: 107/A BV 57188
Farfalla Ø 80 pilota (sino alla vettura N. 300)
# 005
MPN: 107/A BV 64815
HEBEL
# 006
MPN: 107/A BV 64797
FRÜHLING
# 007
MPN: 107/A BC 62327
POMMELLO AUF DER LEVE FARFALLA Ø 111 PASSEGGERO (VON VETTURA N. 302 IN POI)
# 007
MPN: 107/A BC 62327
Pomello sulla leva farfalla Ø 80 pilota (sino alla vettura N. 300)
# 008
MPN: 107/A BV 65113
HEBEL
# 009
MPN: 107/A BV 65120
Farfalla Ø 111 passeggero
# 010
MPN: 107/A BV 65123
Beifahrerdrosselrohr 0 111
# 011
MPN: 107/A BV 65127
DICHTUNG ODER DICHTUNG
# 012
MPN: VAT 56825
SCHRAUBEN
# 013
MPN: 107 BV 56401
HEBEL
aus £126,00
aus £126,00
# 014
MPN: 107 BV 57839
Halterungsgruppe für Heizungssteuerung
# 015
MPN: BNT47021
BOLZEN
aus £1,78
aus £1,78
Dieses Teil ersetzt die Teilenummer 47021
# 016
MPN: RN54593
Scheibe
# 017
MPN: 107/A BV 64130
Buchse für Heizungshebelhalter
# 018
MPN: RAT 57837
Scheibe
# 019
MPN: RSN/32690
Scheibe
# 020
MPN: DNT 47047
NUSS
# 021
MPN: NPL 55688
Brustwarzen Ø 5,8 X 12,5 auf der linken Seite
# 022
MPN: VN 57637
SCHRAUBEN
# 023
MPN: CN 42802
Kopieren Ø 1,5 X 25 pro detto
# 024
MPN: NPL 48847
NIPES Ø 6 X 1 MA X 19 FÜR DEN FERMO GUAINA AUF DEM STABBEDIENUNGSKOMMANDO RISCALDAMENTO
# 025
MPN: VNT 32689
SCHRAUBEN
# 026
MPN: 115 BV 64580
KLEINER ROTER STÄBCHEN ZUR ERKLÄRUNG DES HEIZWASSERSYMBOLS (GESCHLOSSEN)
# 026
MPN: 115 BV 64582
Kleiner weißer Aufkleber zur Erläuterung des Luftschmetterlingssymbols
# 027
MPN: 115 BV 64579
Großer roter Aufkleber zur Erläuterung des Heizwassersymbols (offen)
# 027
MPN: 115 DV 64581
Großer weißer Aufkleber zur Erklärung des Open-Air-Schmetterlingssymbols
# 028
MPN: 107/A BV 61999
HEIZSCHMETTERLINGSSTEUERUNGSKNOPF
# 029
MPN: GRN 63192
Grano Ø 4 X 0,7 X 8 pro detto
# 030
MPN: 107/A BV 62130
Verstellbarer Schmetterling
# 031
MPN: ART 61038
RING
# 032
MPN: RN 61040
Scheibe
# 033
MPN: 107/A BV 61035
FRÜHLING
# 034
MPN: 107/A BV 61033
FESTE SCHEIBE UND SÄULE FÜR EINSTELLBARE DROSSEL
# 035
MPN: 107/A BV 61089
BEWEGLICHE SCHEIBE UND STOPPSTIFT FÜR EINSTELLBARE SCHMETTERLING
# 036
MPN: 107/A BV 61031
Verstellbarer Schmetterlingsfeder-Sicherungsring
# 037
MPN: ART. 52389
RING
# 038
MPN: 107/A BV 65249
Lufteinlassdrossel am rechten Strahl.
