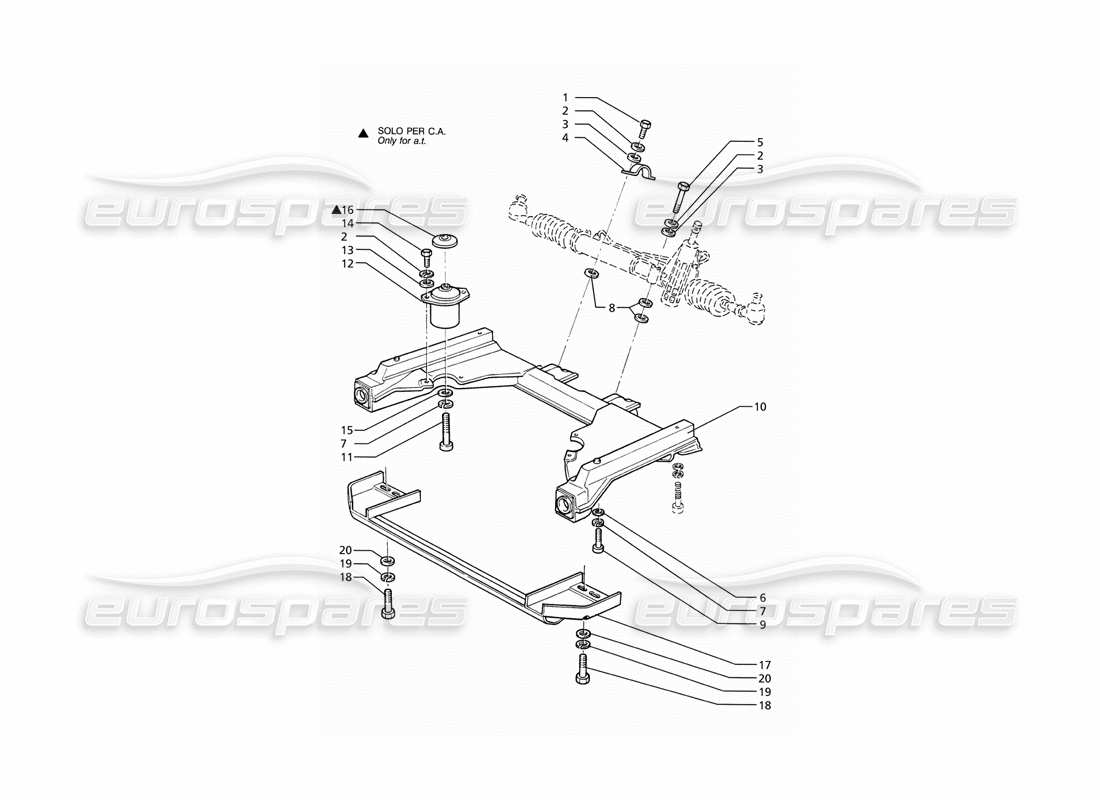

032 - Vorderer Hilfsrahmen des Lenkgetriebes
Maserati Ghibli 2.8 (ABS) Steering Box Front Subframe Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 101210025
SCHRAUBEN
# 002
MPN: 138200100
Scheibe
# 003
MPN: 163020100
Flache Scheibe
aus £1,14
aus £1,14
# 004
MPN: 327856344
Halterung
- Rechte Halterung für Fahrzeuge mit Linksantrieb. - Linke Halterung für Fahrzeuge mit Rechtsantrieb
aus £2,05
aus £2,05
# 005
MPN: 100710035
SCHRAUBEN
# 006
MPN: 135900130
Flache Scheibe
# 007
MPN: 138200120
Scheibe
aus £0,82
aus £0,82
# 008
MPN: 317851395
SHIM
- Wie nötig
aus £1,23
aus £1,23
# 009
MPN: 100712065
SCHRAUBEN
# 010
MPN: 362704102
Vorderes Chassis
aus £6.677,31
aus £6.677,31
Dieses Teil ersetzt die Teilenummer 312753102
# 011
MPN: 108012050
INBUSSCHRAUBE
– Gültig für die Versionen 21, 10 und 02
# 011
MPN: 97760
INBUSSCHRAUBE
– Gültig für die Versionen 22, 09
# 012
MPN: 394250100
SILENTBLOCK
aus £183,75
aus £183,75
# 013
MPN: 314220314
Scheibe
aus £1,14
aus £1,14
# 014
MPN: 101210030
SCHRAUBEN
aus £1,64
aus £1,64
# 015
MPN: 313020411
Flache Scheibe
aus £0,47
aus £0,47
# 016
MPN: 314232316
ABSTANDSHALTER
– Gültig für die Versionen 22, 09
aus £7,87
aus £7,87
# 017
MPN: 366602145
SCHILD UNTER DER ÖLWANNE
aus £246,92
aus £246,92
Dieses Teil ersetzt die Teilenummer 366600380
# 018
MPN: 100708020
SCHRAUBEN
aus £0,74
aus £0,74
# 019
MPN: 138410080
CRINKLE- Scheibe
aus £2,31
aus £2,31
# 020
MPN: 312225445
Flache Scheibe
aus £0,82
aus £0,82
