Eurospares-part-diagram-045.1.webp)

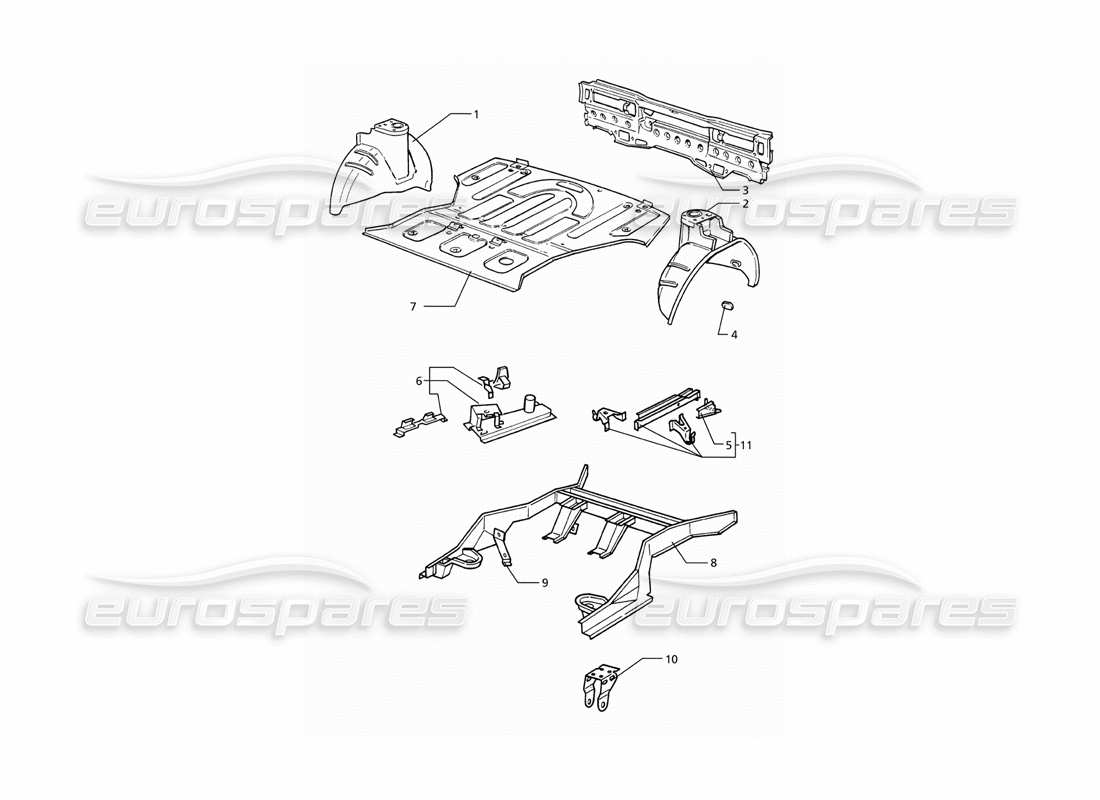

045.1 - Karosserie: Innenteile
Maserati Ghibli 2.8 (ABS) Body Shell: Inner Panels Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 331320220
RECHTER INNERER HINTERRADBAU, ZSB
aus £154,94
aus £154,94
# 002
MPN: 331320219
Links im hinteren Radkasten, komplett
aus £158,18
aus £158,18
# 003
MPN: 361300228
HINTERE ABDECKUNG KOMPL
aus £2.836,62
aus £2.836,62
# 004
MPN: 312120307
DURCHLOCH-STOPFEN FÜR DEN HINTEREN RADFAHREN
aus £0,71
aus £0,71
# 005
MPN: 361300237
HINTERER STIFT
aus £18,95
aus £18,95
# 006
MPN: 391150205
SET PLATTEN FÜR BATTERIE
aus £9,11
aus £9,11
# 007
MPN: 311320191
Kofferraumboden
aus £243,67
aus £243,67
# 008
MPN: 371300202
HINTERES FAHRGESTELL
aus £322,96
aus £322,96
# 009
MPN: 331320543
VERSTÄRKUNG DES HINTEN LINKEN SEITLICHEN TRÄGERS
aus £1,52
aus £1,52
# 009
MPN: 331320544
VERSTÄRKUNG DER HINTEREN RECHTEN SEITE
aus £3,25
aus £3,25
# 010
MPN: 371300289
HALTERUNG DES LASTVERTEILUNGSVENTILS LINKS
aus £8,89
aus £8,89
# 010
MPN: 371300290
HALTERUNG DES RECHTEN LASTVERTEILUNGSVENTILS
aus £8,89
aus £8,89
# 011
MPN: 361300207
Schweller hinten links
aus £14,76
aus £14,76
# 011
MPN: 361300208
HINTERER RECHTER SILL
aus £86,52
aus £86,52
