003 - Kühler- und Kühlventilatoren

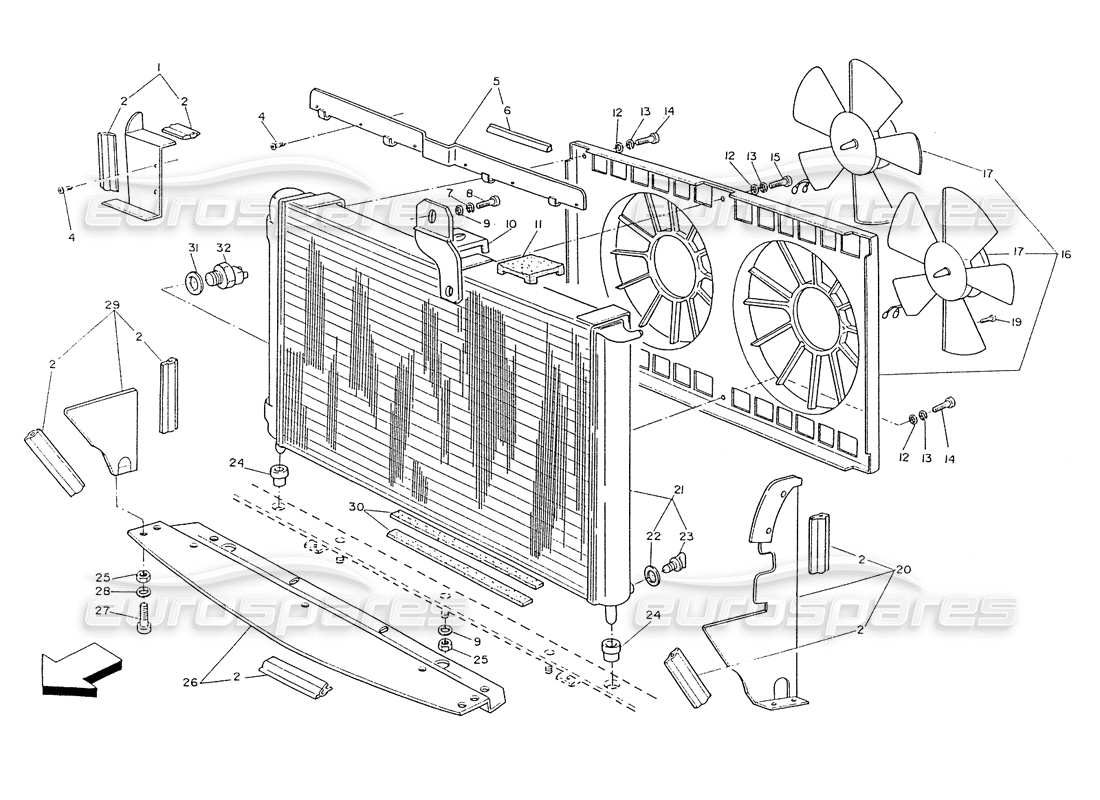

Maserati Ghibli 2.8 (Non ABS) Radiator and Cooling Fans Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 394050152
RECHTER OBERER LUFTABWEISER, ZSB
Gültig für 05
aus £11,64
aus £11,64
# 002
MPN: 318720301
Dichtung
Gültig für 05
Ersetzung
Ersetzung
# 004
MPN: 97207
SELBSTSCHNEIDENDE SCHRAUBE
Gültig für 05
Ersetzung
Ersetzung
# 005
MPN: 394050018
OBERER TELLER
Gültig für 05
aus £20,15
aus £20,15
# 006
MPN: 93982
Dichtung
Gültig für 05
# 007
MPN: 135300064
Scheibe
Gültig für 05
# 008
MPN: 101206016
SCHRAUBEN
Gültig für 05
# 009
MPN: 163010060
Flache Scheibe
Gültig für 05
# 010
MPN: 394050106
OBERE HALTERUNG
Gültig für 05
# 011
MPN: 394050308
PUFFER
Gültig für 05
aus £10,24
aus £10,24
# 012
MPN: 169020406
Scheibe
Gültig für 05
aus £0,82
aus £0,82
# 013
MPN: 138410060
Scheibe
Gültig für 05
# 014
MPN: 101206025
SCHRAUBEN
Gültig für 05
# 015
MPN: 101206030
SCHRAUBEN
Gültig für 05
# 016
MPN: 393350105
LÜFTERBLATTVERKLEIDUNG, ZSB
Gültig für 05
aus £157,50
aus £157,50
# 017
MPN: 313354102
LÜFTERMOTOR (AP6)
Gültig für 05
Ersetzung
Ersetzung
# 019
MPN: 119142130
SCHRAUBEN
Gültig für 05
# 020
MPN: 364000128
LINKER SEITLICHER LUFTABWEISER, ZSB
Gültig für 05
Ersetzung
Ersetzung
# 021
MPN: 394050100
Kühler
Gültig für 05
aus £502,87
aus £502,87
# 022
MPN: 314020327
Dichtung
Gültig für 05
Ersetzung
Ersetzung
# 023
MPN: 314037326
WASSERABLASSHAHN
Gültig für 05
aus £10,65
aus £10,65
# 024
MPN: 189453
BUSCH
aus £1,14
aus £1,14
Dieses Teil ersetzt die Teilenummer 374030312
# 025
MPN: 128350060
SELBSTVERRIEGELUNGSMUTTER
Gültig für 05
# 026
MPN: 364000133
UNTERER LUFTABWEISER
Gültig für 05
aus £148,92
aus £148,92
# 027
MPN: 108006012
SCHRAUBEN
Gültig für 05
aus £0,54
aus £0,54
# 028
MPN: 135000064
Flache Scheibe
Gültig für 05
# 029
MPN: 364000129
DEFLEKTOR
Gültig für 05
aus £9,11
aus £9,11
# 030
MPN: 56714
Dichtung
Gültig für 05
Ersetzung
Ersetzung
# 031
MPN: 53331300
Scheibe
Gültig für 05
aus £1,14
aus £1,14
# 032
MPN: 313320172
Thermoschalter zur Lüfterbetätigung
Gültig für 05
aus £3,71
aus £3,71
