004 - Klimaanlage

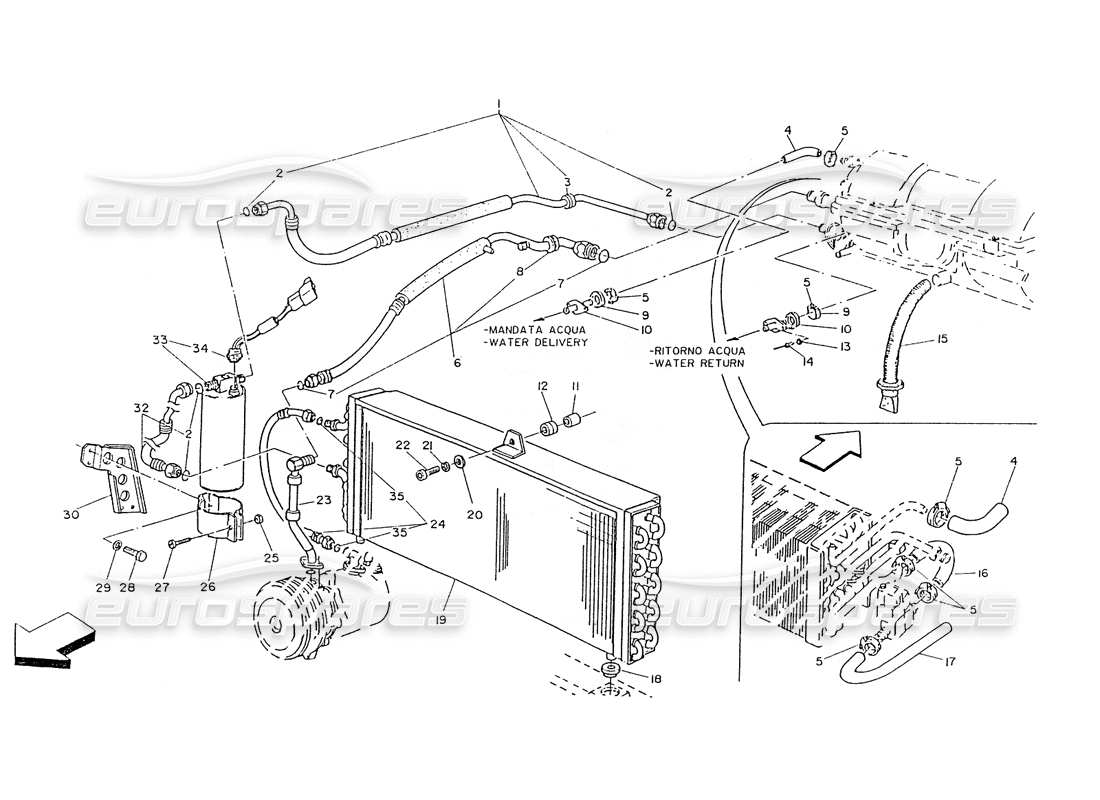

Maserati Ghibli 2.8 (Non ABS) Air Conditioning System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 395550180
FREON-LIEFERROHR
aus £30,06
aus £30,06
# 002
MPN: 315520443
Dichtung
aus £0,74
aus £0,74
# 003
MPN: 31331303
FAIRLEAD
aus £1,12
aus £1,12
# 004
MPN: 315520479
ROHR
aus £8,63
aus £8,63
# 005
MPN: 186402028
KLEMME
aus £1,64
aus £1,64
# 006
MPN: 315551173
FREON-RÜCKLAUFROHR MIT BENZINKÜHLUNG
aus £74,89
aus £74,89
# 007
-
Dichtung
Nicht beiliegend
# 008
MPN: 315520371
FAIRLEAD
aus £0,68
aus £0,68
# 009
MPN: 315520372
Dichtung
aus £0,74
aus £0,74
# 010
MPN: 315520370
UNION
aus £0,75
aus £0,75
# 011
MPN: 315520376
ABSTANDSHALTER
aus £3,85
aus £3,85
# 012
MPN: 315520375
RING
Ersetzung
Ersetzung
# 013
MPN: 169020005
Scheibe
aus £1,14
aus £1,14
# 014
MPN: 164323413
NIET
# 015
MPN: 315520017
KONDENSAT-ABFLUSSROHR
aus £1,86
aus £1,86
# 016
MPN: 315520480
ROHR
aus £2,17
aus £2,17
# 017
MPN: 315520481
ROHR
aus £8,26
aus £8,26
# 018
MPN: 189453
BUSCH
aus £1,14
aus £1,14
Dieses Teil ersetzt die Teilenummer 374030312
# 019
MPN: 365500220
OBERER KONDENSATOR
Gültig für 00
Ersetzung
Ersetzung
# 019
MPN: 395550220
BIRANGO-KONDENSATOR
Gültig für 01, 05/ 2800cc 4v
aus £911,39
aus £911,39
Dieses Teil ersetzt die Teilenummer 325555220 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 020
MPN: 135900064
Flache Scheibe
aus £0,47
aus £0,47
# 021
MPN: 135300064
Scheibe
# 022
MPN: 101206020
SCHRAUBEN
# 023
MPN: 365500185
FREON-RÜCKLAUFROHR
aus £29,02
aus £29,02
# 024
MPN: 365500179
FREON-LIEFERROHR
Ersetzung
Ersetzung
# 025
MPN: 128300060
FREON-LIEFERROHR
Ersetzung
Ersetzung
# 026
MPN: 315520301
NUSS
aus £18,19
aus £18,19
# 027
MPN: 101206025
KLEMME
# 028
MPN: 108006012
SCHRAUBEN
aus £0,54
aus £0,54
# 029
MPN: 135000064
SCHRAUBEN
# 030
MPN: 365500263
Flache Scheibe
aus £19,34
aus £19,34
# 031
MPN: 128350060
SELBSTVERRIEGELUNGSMUTTER
# 032
MPN: 395550181
FREON-LIEFERROHR
aus £17,69
aus £17,69
# 033
MPN: 365502174
FREON-FILTER
aus £109,79
aus £109,79
Dieses Teil ersetzt die Teilenummer 315520174
# 034
MPN: 315520175
MAX. UND MIN. KAPAZITÄTSDRUCKSCHALTER
Ersetzung
Ersetzung
# 035
MPN: 315520445
Dichtung
Nicht beiliegend
aus £0,74
aus £0,74
