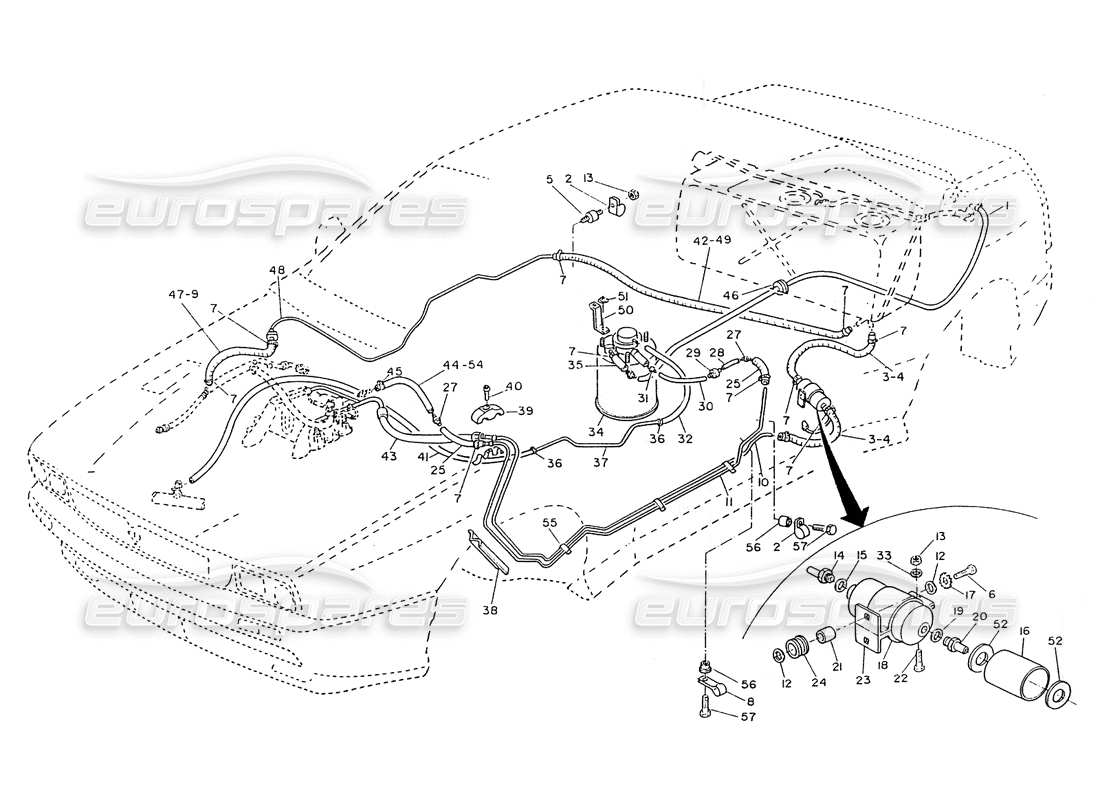

006 - Kraftstoffleitungen, (2800cc)
Maserati Ghibli 2.8 (Non ABS) Fuel Pipes, (2800cc) Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 319220391
ENTLÜFTUNGSVENTILLEITUNGEN
Gültig für 00, 01
Ersetzung
Ersetzung
# 002
MPN: 312020356
KLEMME
Gültig für 00, 01
aus £1,11
aus £1,11
# 003
MPN: 318753378
ROHR
Gültig für 00, 01 (BESTELLUNG IN 5 METERN ODER MEHREREN)
Ersetzung
Ersetzung
# 004
MPN: 398750337
ÄRMEL
Gültig für 00, 01 (BESTELLUNG IN 5 METERN ODER MEHREREN)
aus £1,30
aus £1,30
# 005
MPN: 319220139
VIBRATIONSHALTERUNG
Gültig für 00, 01
aus £3,27
aus £3,27
# 006
MPN: 108006030
SCHRAUBEN
Gültig für 00, 01
# 007
MPN: 559221343
KLEMME
Gültig für 00, 01
Ersetzung
Ersetzung
# 008
MPN: 399250544
KLEMME
Gültig für 00, 01
# 009
MPN: 398750337
ÄRMEL
Gültig für 00, 01 (BESTELLUNG IN 10 METERN ODER MEHREREN)
aus £1,30
aus £1,30
# 010
MPN: 369200121
KRAFTSTOFFFÖRDERLEITUNG
Gültig für 00, 01
aus £42,44
aus £42,44
# 011
MPN: 369200123
VAKUUMROHR
Gültig für 00, 01
aus £42,66
aus £42,66
# 012
MPN: 136110066
Flache Scheibe
Gültig für 00, 01
# 013
MPN: 128350060
SELBSTVERRIEGELUNGSMUTTER
Gültig für 00, 01
# 014
MPN: 470072900
UNION
Gültig für 00, 01
aus £2,96
aus £2,96
# 015
MPN: 319220424
Dichtung
Gültig für 00, 01
aus £0,71
aus £0,71
# 016
MPN: 477073000
SCHUTZHÜLLE
Gültig für 00, 01
aus £0,71
aus £0,71
# 017
MPN: 135600060
Scheibe
Gültig für 00, 01
aus £0,79
aus £0,79
# 018
MPN: 319220141
KRAFTSTOFFFILTER
Gültig für 00, 01
Ersetzung
Ersetzung
# 019
MPN: 319220424
Dichtung
Gültig für 00, 01
aus £0,71
aus £0,71
# 020
MPN: 470072800
UNION
Gültig für 00, 01
aus £0,65
aus £0,65
# 021
MPN: 479052820
BUCHSE
Gültig für 00, 01
aus £2,38
aus £2,38
# 022
MPN: 314320345
SCHRAUBEN
Gültig für 00, 01
aus £42,73
aus £42,73
# 023
MPN: 479061700
KLEMME
Gültig für 00, 01
aus £24,42
aus £24,42
# 024
MPN: 315520375
RING
Gültig für 00, 01
Ersetzung
Ersetzung
# 025
MPN: 19058089
ÄRMEL
Gültig für 00, 01
aus £9,91
aus £9,91
Dieses Teil ersetzt die Teilenummer 379200379 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 027
MPN: 312230461
UNION
Gültig für 00, 01
aus £1,01
aus £1,01
# 028
MPN: 96319
ROHR
Gültig für 00, 01 (BESTELLUNG IN 10 METERN ODER MEHREREN)
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 325520447
# 029
MPN: 319237109
RÜCKSCHLAGVENTIL
Gültig für 00, 01
# 030
MPN: 300100803
ÄRMEL
Gültig für 00, 01
aus £56,39
aus £56,39
Dieses Teil ersetzt die Teilenummer 318720329
# 031
MPN: 312230461
UNION
Gültig für 00, 01
aus £1,01
aus £1,01
# 032
MPN: 300100803
ÄRMEL
Gültig für 00, 01
aus £56,39
aus £56,39
Dieses Teil ersetzt die Teilenummer 318720329
# 033
MPN: 312220411
Scheibe
Gültig für 00, 01
aus £0,47
aus £0,47
# 034
MPN: 319260028
KOMPLETTE KOHLENSTOFFKANISTER-BAUGRUPPE
Gültig für 00, 01
Ersetzung
Ersetzung
# 035
MPN: 319237518
ROHR
Gültig für 00, 01
# 036
MPN: 312020371
KLEMME
Gültig für 00, 01
# 037
MPN: 399250352
BÜNDELROHR ZUM TVS-VENTIL
Gültig für 00, 01
aus £6,94
aus £6,94
# 038
MPN: 329250137
SCHUTZPLATTE
Gültig für 00, 01
aus £4,76
aus £4,76
# 039
MPN: 399250419
KLEMME
Gültig für 00, 01
aus £1,11
aus £1,11
# 040
MPN: 108006020
SCHRAUBEN
Gültig für 00, 01
# 041
MPN: 96319
ROHR
Gültig für 00, 01
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 325520447
# 042
MPN: 318753378
ROHR
Gültig für 00, 01
Ersetzung
Ersetzung
# 043
MPN: 479064203
KRAFTSTOFFFÖRDERLEITUNG
Gültig für 00, 01
aus £144,10
aus £144,10
# 044
MPN: 96319
ROHR
Gültig für 00, 01
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 325520447
# 045
MPN: 312050310
KLEMME
Gültig für 00, 01
aus £1,11
aus £1,11
# 046
MPN: 319220396
FAIRLEAD
Gültig für 00, 01
aus £1,59
aus £1,59
# 047
MPN: 318753378
ROHR
Gültig für 00, 01(BESTELLUNG IN 10 METERN ODER MEHREREN)
Ersetzung
Ersetzung
# 048
MPN: 369200122
RECHTES KRAFTSTOFFRÜCKLAUFROHR
Gültig für 00, 01
aus £39,63
aus £39,63
# 049
MPN: 96984
WELLROHR
Gültig für 00, 01 (BESTELLUNG IN 10 METERN ODER MEHREREN)
Ersetzung
Ersetzung
# 050
MPN: 399250368
Halterung
Gültig für 00, 01
aus £1,98
aus £1,98
# 051
MPN: 319237503
NUSS
Gültig für 00, 01
aus £1,67
aus £1,67
# 052
MPN: 477073100
FILTERSCHUTZ
Gültig für 00, 01
aus £6,58
aus £6,58
# 054
MPN: 398750332
WELLROHR
Gültig für 00, 01 (BESTELLUNG IN 10 METERN ODER MEHREREN)
# 055
MPN: 312053382
KLEMME
Gültig für 00, 01
aus £0,71
aus £0,71
# 056
MPN: 315220303
BUCHSE
Gültig für 00, 01
aus £0,71
aus £0,71
# 057
MPN: 314620345
SCHRAUBEN
Gültig für 00, 01
