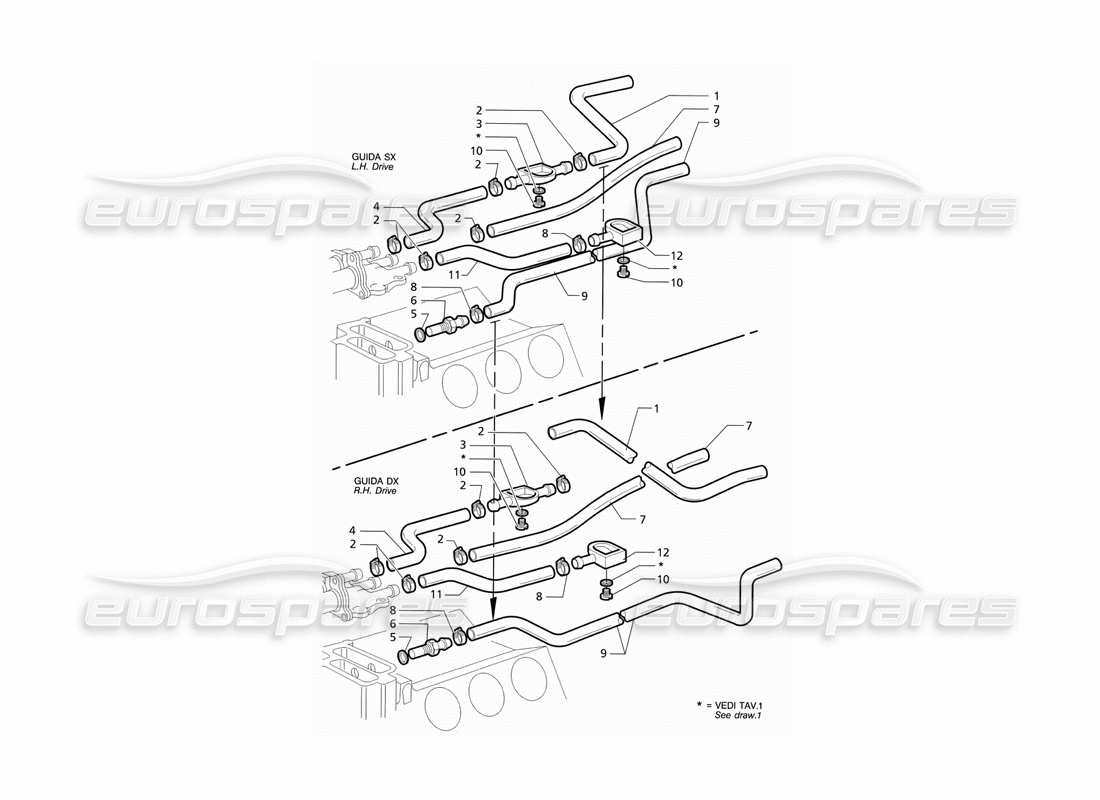

012.1 - Turbo-Kühlrohre
Maserati Ghibli 2.8 GT (Variante) Turbo Cooling Pipes Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 580042200
HEIZSYSTEM-LIEFERHÜLSE
– Gültig für die Versionen 14, 13 und 04
aus £63,56
aus £63,56
Dieses Teil ersetzt die Teilenummer 312020464
# 001
MPN: 580042260
WASSERLIEFERHÜLSE
– Gültig für die Versionen 27, 28
aus £11,34
aus £11,34
# 002
MPN: 312420317
KLEMME
aus £1,59
aus £1,59
# 003
MPN: 310620360
ZWEI-WEGE-VERBINDUNG
# 004
MPN: 312020517
WASSER-RÜCKLAUFHÜLSE DES HEIZSYSTEMS
– Gültig für die Versionen 14, 13 und 04
Ersetzung
Ersetzung
# 004
MPN: 577042600
WASSER-RÜCKLAUFHÜLSE
– Gültig für die Versionen 27, 28
aus £3,47
aus £3,47
# 005
MPN: 55138
Dichtung
- Ab Motor-Nr. 400828 (2800 cm³) – Ab Motor-Nr. 850507 (2000 cm³)
Ersetzung
Ersetzung
# 006
MPN: 571018400
UNION
- Ab Motor-Nr. 400828 (2800 cm³) – Ab Motor-Nr. 850507 (2000 cm³)
aus £6,94
aus £6,94
# 007
MPN: 477369660
WASSER-RÜCKLAUFHÜLSE
aus £27,18
aus £27,18
# 008
MPN: 312020410
KLEMME
aus £2,16
aus £2,16
# 009
MPN: 577042500
ÄRMEL
- Gültig für die Versionen 14, 13 und 04 - Ab Motor-Nr. 400828 (2800 cm³) – Ab Motor-Nr. 850507 (2000 cm³)
aus £9,91
aus £9,91
# 009
MPN: 580042260
ÄRMEL
- Gültig für Version 27, 28 - Ab Engine-Nr. 400858 (2800 cm³)
aus £11,34
aus £11,34
# 010
MPN: 108006030
SCHRAUBEN
# 011
MPN: 315520352
HEIZSYSTEM-RÜCKLAUFHÜLSE
aus £27,46
aus £27,46
# 012
MPN: 470009900
UNION
aus £9,91
aus £9,91
