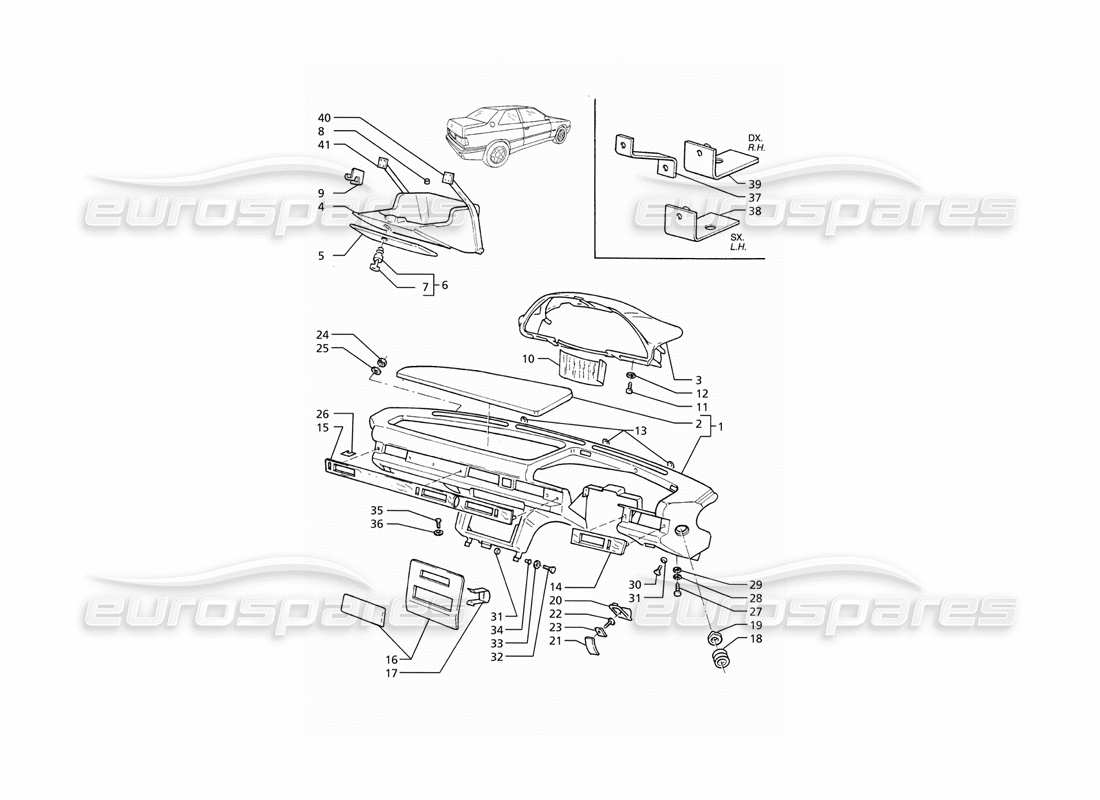

062.1 - Instrumententafel (RH-Antrieb)
Maserati Ghibli 2.8 GT (Variante) Instrument Panel (R.H. Drive) Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 368966401
Armaturenbrett (elfenbeinfarbenes Leder)
– Gültig für die Versionen 27, 28
aus £790,45
aus £790,45
# 001
MPN: 369166401
Armaturenbrett (beiges Leder)
– Gültig für die Versionen 27, 28
aus £834,44
aus £834,44
# 001
MPN: 369366401
Armaturenbrett (blaues Leder)
– Gültig für die Versionen 27, 28
aus £833,57
aus £833,57
# 001
MPN: 369466401
Armaturenbrett (grünes Leder)
– Gültig für die Versionen 27, 28
aus £833,57
aus £833,57
# 001
MPN: 369566401
Armaturenbrett (graues Leder)
– Gültig für die Versionen 27, 28
aus £786,23
aus £786,23
# 001
MPN: 369966401
Armaturenbrett (schwarzes Leder)
– Gültig für die Versionen 27, 28
aus £834,44
aus £834,44
# 002
MPN: 368966415
Armaturenbrett oben. BESATZ (ELFENBEIN ALC.)
– Gültig für die Versionen 27, 28
# 002
MPN: 369166415
Armaturenbrett oben. BESATZ (BEIGE ALC.)
– Gültig für die Versionen 27, 28
# 002
MPN: 369366415
Armaturenbrett oben. BESCHNITT (BLAU ALC.)
– Gültig für die Versionen 27, 28
# 002
MPN: 369466415
Armaturenbrett oben. BESCHNEIDEN (GRÜNE ALC.)
– Gültig für die Versionen 27, 28
# 002
MPN: 369551415
Armaturenbrett oben. BESATZ (GRAU ALC.)
– Gültig für die Versionen 27, 28
# 003
MPN: 322370186
INSTRUMENTENGEHÄUSE (GRAU ALC.)
– Gültig für die Versionen 27, 28
aus £178,18
aus £178,18
# 003
MPN: 362317186
INSTRUMENTENGEHÄUSE (ELFENBEINALK)
– Gültig für die Versionen 27, 28
aus £167,52
aus £167,52
# 003
MPN: 369166407
INSTRUMENTENGEHÄUSE (BEIGES LEDER)
– Gültig für die Versionen 27, 28
aus £173,41
aus £173,41
# 003
MPN: 369351407
INSTRUMENTENGEHÄUSE (BLAUES LEDER)
– Gültig für die Versionen 27, 28
aus £166,58
aus £166,58
# 003
MPN: 369451407
INSTRUMENTENGEHÄUSE (GRÜNES LEDER)
– Gültig für die Versionen 27, 28
aus £166,58
aus £166,58
# 003
MPN: 369966407
INSTRUMENTENGEHÄUSE (SCHWARZES LEDER)
– Gültig für die Versionen 27, 28
aus £538,53
aus £538,53
# 004
MPN: 312353113
DASHBOARD-BOX
– Gültig für die Versionen 27, 28
aus £20,19
aus £20,19
# 005
MPN: 378951402
VERZIERUNG DES ARMATURENBRETTKASTEN (Elfenbeinfarbenes Leder)
– Gültig für die Versionen 27, 28
aus £6,05
aus £6,05
# 005
MPN: 379151402
VERZIERUNG DES ARMATURENBRETTKASTEN (BEIGES LEDER)
– Gültig für die Versionen 27, 28
aus £3,38
aus £3,38
# 005
MPN: 379351402
VERZIERUNG DES ARMATURENBRETTKASTEN (BLAUES LEDER)
– Gültig für die Versionen 27, 28
aus £5,27
aus £5,27
# 005
MPN: 379451402
VERZIERUNG DES ARMATURENBRETTKASTEN (GRÜNES LEDER)
– Gültig für die Versionen 27, 28
aus £35,65
aus £35,65
# 005
MPN: 379551402
VERZIERUNG DES ARMATURENBRETTKASTEN (GRAUES LEDER)
– Gültig für die Versionen 27, 28
aus £6,59
aus £6,59
# 005
MPN: 379951402
VERZIERUNG DES ARMATURENBRETTKASTEN (SCHWARZES LEDER)
– Gültig für die Versionen 27, 28
aus £35,65
aus £35,65
# 006
MPN: 372380012
ARMATURENBRETTKASTENSCHLOSS
– Gültig für die Versionen 27, 28
aus £98,06
aus £98,06
Dieses Teil ersetzt die Teilenummer 372330012
# 007
MPN: 312320376
Schlüssel
– Gültig für die Versionen 27, 28
aus £0,57
aus £0,57
# 008
MPN: 312320324
TÜLLE
– Gültig für die Versionen 27, 28
aus £0,74
aus £0,74
# 009
MPN: 312320339
HANDSCHUHFACHSCHLOSS-SCHLIESSSTÜCK
– Gültig für die Versionen 27, 28
aus £1,64
aus £1,64
# 010
MPN: 369151406
BESATZ (BEIGES LEDER)
– Gültig für die Versionen 27, 28
aus £21,46
aus £21,46
# 010
MPN: 369351406
BESATZ (BLAUES LEDER)
– Gültig für die Versionen 27, 28
aus £21,46
aus £21,46
# 010
MPN: 369451406
BESATZ (GRÜNES LEDER)
– Gültig für die Versionen 27, 28
aus £21,46
aus £21,46
# 010
MPN: 369551406
BESATZ (GRAUES LEDER)
– Gültig für die Versionen 27, 28
aus £21,46
aus £21,46
# 010
MPN: 369951406
BESATZ (SCHWARZES LEDER)
– Gültig für die Versionen 27, 28
aus £21,46
aus £21,46
# 011
MPN: 119935190
SCHRAUBEN
– Gültig für die Versionen 27, 28
aus £1,14
aus £1,14
# 012
MPN: 30831442
Flache Scheibe
– Gültig für die Versionen 27, 28
# 013
MPN: 312320384
Dichtung
– Gültig für die Versionen 27, 28
aus £0,74
aus £0,74
# 014
MPN: 362315138
BRIERWOOD-FINISH
– Gültig für die Versionen 27, 28
aus £113,88
aus £113,88
# 015
MPN: 362317137
BRIERWOOD-FINISH MIT GHIBLI-NAMEN
– Gültig für die Versionen 27, 28
aus £66,29
aus £66,29
# 016
MPN: 368300278
RADIOFACH/KLIMAANLAGE STEUEREINHEIT-FINISHER
– Gültig für die Versionen 27, 28
aus £175,06
aus £175,06
Dieses Teil ersetzt die Teilenummer 328312243
# 017
MPN: 318320027
Halterung
– Gültig für die Versionen 27, 28
aus £1,64
aus £1,64
# 018
MPN: 315520320
STIEFEL
– Gültig für die Versionen 27, 28
aus £17,29
aus £17,29
# 019
MPN: 315520319
RINGMUTTER
– Gültig für die Versionen 27, 28
aus £1,64
aus £1,64
# 020
MPN: 312353336
UNTERSTÜTZUNG
– Gültig für die Versionen 27, 28
aus £1,14
aus £1,14
Dieses Teil ersetzt die Teilenummer 312320336
# 021
MPN: 312353333
FACHFINISHER
– Gültig für die Versionen 27, 28
aus £1,73
aus £1,73
# 022
MPN: 119142160
SCHRAUBEN
– Gültig für die Versionen 27, 28
aus £1,02
aus £1,02
# 023
MPN: 552315334
Scheibe
– Gültig für die Versionen 27, 28
aus £1,14
aus £1,14
# 024
MPN: 128350060
NUSS
– Gültig für die Versionen 27, 28
# 025
MPN: 163030060
Flache Scheibe
– Gültig für die Versionen 27, 28
aus £1,14
aus £1,14
# 026
MPN: 312320381
SHIM
– Gültig für die Versionen 27, 28 – Nach Bedarf
aus £0,74
aus £0,74
# 027
MPN: 101209030
SCHRAUBEN
– Gültig für die Versionen 27, 28
# 028
MPN: 135300084
Scheibe
– Gültig für die Versionen 27, 28
# 029
MPN: 169020508
Scheibe
– Gültig für die Versionen 27, 28
# 030
MPN: 119942160
SCHRAUBEN
– Gültig für die Versionen 27, 28
aus £0,47
aus £0,47
# 031
MPN: 318320341
SCHRAUBENMUTTER
– Gültig für die Versionen 27, 28 – Nach Bedarf
aus £0,74
aus £0,74
Dieses Teil ersetzt die Teilenummer 14229280
# 032
MPN: 119142160
SCHRAUBEN
– Gültig für die Versionen 27, 28 – Nach Bedarf
aus £1,02
aus £1,02
# 033
MPN: 135900043
Scheibe
– Gültig für die Versionen 27, 28
aus £1,14
aus £1,14
Dieses Teil ersetzt die Teilenummer 14496207
# 034
MPN: 312520499
SCHRAUBENMUTTER
– Gültig für die Versionen 27, 28
aus £0,74
aus £0,74
# 035
MPN: 119148160
SCHRAUBEN
– Gültig für die Versionen 27, 28
# 036
MPN: 169020005
Scheibe
– Gültig für die Versionen 27, 28
aus £1,14
aus £1,14
# 037
MPN: 362300346
Halterung
– Gültig für die Versionen 27, 28
aus £3,43
aus £3,43
# 038
MPN: 362300107
LINKE PLATTE
– Gültig für die Versionen 27, 28
aus £11,64
aus £11,64
# 039
MPN: 362300108
RECHTE PLATTE
– Gültig für die Versionen 27, 28
aus £8,68
aus £8,68
# 040
MPN: 312353121
LINKER ARM
– Gültig für die Versionen 27, 28
aus £17,29
aus £17,29
# 041
MPN: 312320112
RECHTER ARM
– Gültig für die Versionen 27, 28
aus £19,10
aus £19,10
