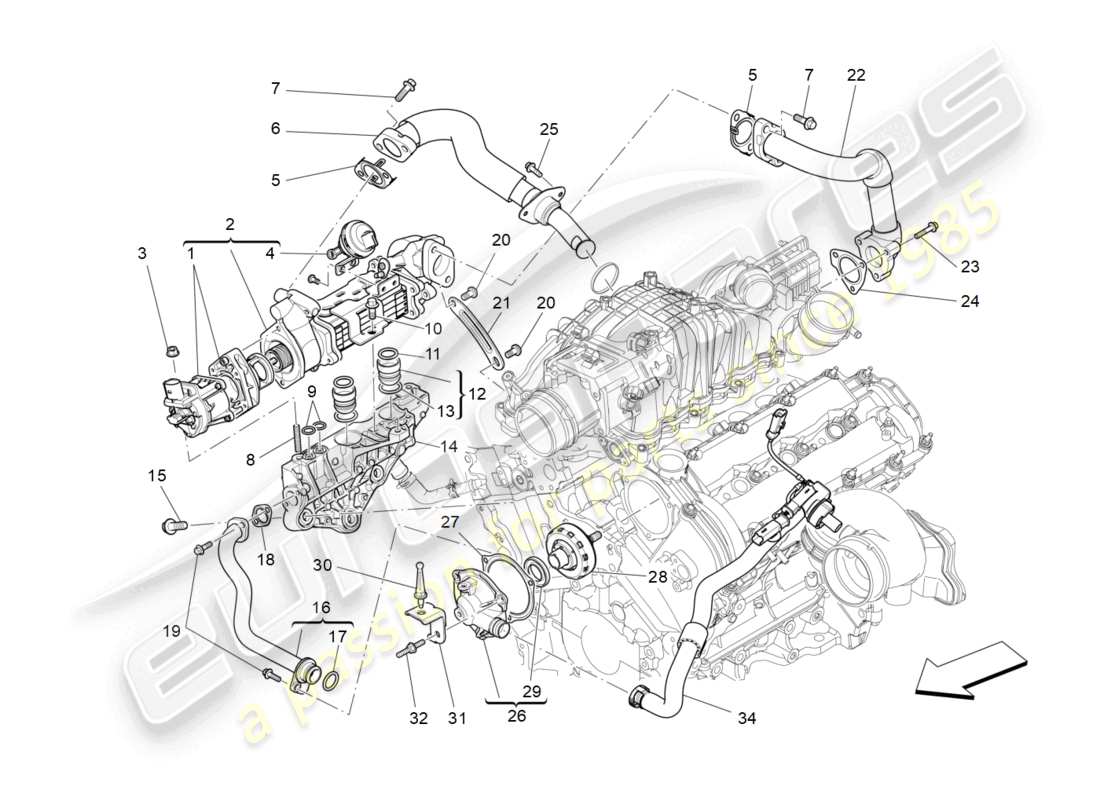

01.63.3 - ÖLDAMPF-REZIRKULATIONSSYSTEM
Maserati Ghibli (2014) OIL VAPOUR RECIRCULATION SYSTEM Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 673001269
AGR-VENTILSATZ
Geeignet für: AUTOMATIK | 3.0 TDS V6 2WD 250 HP, 3.0 TDS V6 2WD 275 HP | AUSTRALIEN, EUROPA, ITALIEN, Großbritannien, USA
aus £541,52
aus £541,52
# 002
MPN: 46328286
MONTAGE DER AGR-EINHEIT
Gültig ab Assembly: 0 - 5039253. Gültig ab Engine: 0 - 38155. Passend für Fahrzeuge mit: EURO 5. Nicht für Fahrzeuge mit: EURO 6. Geeignet für: AUTOMATIK | 3.0 TDS V6 2WD 250 HP, 3.0 TDS V6 2WD 275 HP | AUSTRALIEN, EUROPA, ITALIEN, Großbritannien, USA
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 673003962
# 002
MPN: 46340223
MONTAGE DER AGR-EINHEIT
Gültig ab Assembly: 0 - 5039253. Gültig ab Engine: 38156. Passend für Fahrzeuge mit: EURO 5. Nicht für Fahrzeuge mit: EURO 6. Geeignet für: AUTOMATIK | 3.0 TDS V6 2WD 250 HP, 3.0 TDS V6 2WD 275 HP | AUSTRALIEN, EUROPA, ITALIEN, Großbritannien, USA
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 46328286
# 002
MPN: 673001266
MONTAGE DER AGR-EINHEIT
Gültig ab Assembly: 0 - 5039253. Gültig ab Engine: 0 - 135702. Passend für Fahrzeuge mit: EURO 5. Nicht für Fahrzeuge mit: EURO 6. (gültig für: AUTOMATIK | 3.0 TDS V6 2WD 250 PS,3.0 TDS V6 2WD 275 PS | AUSTRALIEN, EUROPA, ITALIEN, Großbritannien, USA)
Ersetzung
Ersetzung
# 002
MPN: 673001266
MONTAGE DER AGR-EINHEIT
Gültig ab Assembly: 0 - 5039253. Gültig ab Engine: 0 - 135702. Passend für Fahrzeuge mit: EURO 5. Nicht für Fahrzeuge mit: EURO 6. Geeignet für: AUTOMATIK | 3.0 TDS V6 2WD 250 HP, 3.0 TDS V6 2WD 275 HP | AUSTRALIEN, EUROPA, ITALIEN, Großbritannien, USA
Ersetzung
Ersetzung
# 002
MPN: 673003148
MONTAGE DER AGR-EINHEIT
Gültig ab Assembly: 0 - 5039253. Passend für Fahrzeuge mit: EURO 5. Nicht für Fahrzeuge mit: EURO 6. (gültig für: AUTOMATIK | 3.0 TDS V6 2WD 250 PS,3.0 TDS V6 2WD 275 PS | AUSTRALIEN, EUROPA, ITALIEN, Großbritannien, USA)
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 673001266
# 002
MPN: 673003148
MONTAGE DER AGR-EINHEIT
Gültig ab Assembly: 0 - 5039253. Passend für Fahrzeuge mit: EURO 5. Nicht für Fahrzeuge mit: EURO 6. Geeignet für: AUTOMATIK | 3.0 TDS V6 2WD 250 HP, 3.0 TDS V6 2WD 275 HP | AUSTRALIEN, EUROPA, ITALIEN, Großbritannien, USA
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 673001266
# 002
MPN: 673003962
MONTAGE DER AGR-EINHEIT
Gültig ab Assembly: 0 - 5039253. Passend für Fahrzeuge mit: EURO 5. Nicht für Fahrzeuge mit: EURO 6. (gültig für: AUTOMATIK | 3.0 TDS V6 2WD 250 PS,3.0 TDS V6 2WD 275 PS | AUSTRALIEN, EUROPA, ITALIEN, Großbritannien, USA)
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 673003148
# 002
MPN: 673003962
MONTAGE DER AGR-EINHEIT
Gültig ab Assembly: 0 - 5039253. Passend für Fahrzeuge mit: EURO 5. Nicht für Fahrzeuge mit: EURO 6. Geeignet für: AUTOMATIK | 3.0 TDS V6 2WD 250 HP, 3.0 TDS V6 2WD 275 HP | AUSTRALIEN, EUROPA, ITALIEN, Großbritannien, USA
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 673003148
# 003
MPN: 46328657
NUSS
Geeignet für: AUTOMATIK | 3.0 TDS V6 2WD 250 HP, 3.0 TDS V6 2WD 275 HP | AUSTRALIEN, EUROPA, ITALIEN, Großbritannien, USA
aus £2,55
aus £2,55
Dieses Teil ersetzt die Teilenummer 673001274
# 004
MPN: 673001268
MONTAGE DES STELLANTRIEBSSATZES
Gültig ab Engine: 0 - 135702. (gültig für: AUTOMATIK | 3.0 TDS V6 2WD 250 PS,3.0 TDS V6 2WD 275 PS | AUSTRALIEN, EUROPA, ITALIEN, VEREINIGTES KÖNIGREICH, USA)
Ersetzung
Ersetzung
# 004
MPN: 673001268
MONTAGE DES STELLANTRIEBSSATZES
Gültig ab Engine: 0 - 135702. Geeignet für: AUTOMATIK | 3.0 TDS V6 2WD 250 HP, 3.0 TDS V6 2WD 275 HP | AUSTRALIEN, EUROPA, ITALIEN, Großbritannien, USA
Ersetzung
Ersetzung
# 004
MPN: 673003977
MONTAGE DES STELLANTRIEBSSATZES
Geeignet für: AUTOMATIK | 3.0 TDS V6 2WD 250 HP, 3.0 TDS V6 2WD 275 HP | AUSTRALIEN, EUROPA, ITALIEN, Großbritannien, USA
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 46334936 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 005
MPN: 46328293
Dichtung
Geeignet für: AUTOMATIK | 3.0 TDS V6 2WD 250 HP, 3.0 TDS V6 2WD 275 HP | AUSTRALIEN, EUROPA, ITALIEN, Großbritannien, USA
aus £5,82
aus £5,82
Dieses Teil ersetzt die Teilenummer 673001261
# 006
MPN: 673001216
ROHR ZWISCHEN AGR UND ANSAUGKRÜMMER
Geeignet für: AUTOMATIK | 3.0 TDS V6 2WD 250 HP, 3.0 TDS V6 2WD 275 HP | AUSTRALIEN, EUROPA, ITALIEN, Großbritannien, USA
Ersetzung
Ersetzung
# 007
MPN: 46328729
SCHRAUBEN
Gültig ab Assembly: 0 - 5089131. Geeignet für: AUTOMATIK | 3.0 TDS V6 2WD 250 HP, 3.0 TDS V6 2WD 275 HP | AUSTRALIEN, EUROPA, ITALIEN, Großbritannien, USA
aus £9,02
aus £9,02
Dieses Teil ersetzt die Teilenummer 673001281
# 008
MPN: 673001273
ZUCHT
Geeignet für: AUTOMATIK | 3.0 TDS V6 2WD 250 HP, 3.0 TDS V6 2WD 275 HP | AUSTRALIEN, EUROPA, ITALIEN, Großbritannien, USA
aus £1,64
aus £1,64
# 009
MPN: 46328360
ODER DICHTUNG
Geeignet für: AUTOMATIK | 3.0 TDS V6 2WD 250 HP, 3.0 TDS V6 2WD 275 HP | AUSTRALIEN, EUROPA, ITALIEN, Großbritannien, USA
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 673001290
# 010
MPN: 46328697
SCHRAUBEN
Geeignet für: AUTOMATIK | 3.0 TDS V6 2WD 250 HP, 3.0 TDS V6 2WD 275 HP | AUSTRALIEN, EUROPA, ITALIEN, Großbritannien, USA
aus £1,47
aus £1,47
Dieses Teil ersetzt die Teilenummer 673001279
# 011
MPN: 46328362
ODER DICHTUNG
Geeignet für: AUTOMATIK | 3.0 TDS V6 2WD 250 HP, 3.0 TDS V6 2WD 275 HP | AUSTRALIEN, EUROPA, ITALIEN, Großbritannien, USA
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 673001291
# 012
MPN: 46328284
BUCHSE #ÖFFNEN SIE BITTE EIN BOL, UM EINE TECHNISCHE GENEHMIGUNG FÜR DIE BESTELLUNG DER KOMPONENTE anzufordern#
Geeignet für: AUTOMATIK | 3.0 TDS V6 2WD 250 HP, 3.0 TDS V6 2WD 275 HP | AUSTRALIEN, EUROPA, ITALIEN, Großbritannien, USA
aus £16,30
aus £16,30
Dieses Teil ersetzt die Teilenummer 673001217
# 013
MPN: 46328361
ODER DICHTUNG
Geeignet für: AUTOMATIK | 3.0 TDS V6 2WD 250 HP, 3.0 TDS V6 2WD 275 HP | AUSTRALIEN, EUROPA, ITALIEN, Großbritannien, USA
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 673001292
# 014
MPN: 46328280
AGR-UNTERSTÜTZUNG
Geeignet für: AUTOMATIK | 3.0 TDS V6 2WD 250 HP, 3.0 TDS V6 2WD 275 HP | AUSTRALIEN, EUROPA, ITALIEN, Großbritannien, USA
aus £290,26
aus £290,26
# 014
MPN: 673001160
AGR-UNTERSTÜTZUNG
Gültig ab Engine: 0 - 102191. (gültig für: AUTOMATIK | 3.0 TDS V6 2WD 250 PS,3.0 TDS V6 2WD 275 PS | AUSTRALIEN, EUROPA, ITALIEN, VEREINIGTES KÖNIGREICH, USA)
aus £290,26
aus £290,26
# 014
MPN: 673001160
AGR-UNTERSTÜTZUNG
Gültig ab Engine: 0 - 102191. Geeignet für: AUTOMATIK | 3.0 TDS V6 2WD 250 HP, 3.0 TDS V6 2WD 275 HP | AUSTRALIEN, EUROPA, ITALIEN, Großbritannien, USA
aus £290,26
aus £290,26
# 015
MPN: 46328714
SCHRAUBEN
Geeignet für: AUTOMATIK | 3.0 TDS V6 2WD 250 HP, 3.0 TDS V6 2WD 275 HP | AUSTRALIEN, EUROPA, ITALIEN, Großbritannien, USA
aus £1,73
aus £1,73
Dieses Teil ersetzt die Teilenummer 673001282
# 016
MPN: 46328296
WASSERLIEFERLEITUNG ZUM AGR-SYSTEM
Gültig ab Assembly: 0 - 5100587. Geeignet für: AUTOMATIK | 3.0 TDS V6 2WD 250 HP, 3.0 TDS V6 2WD 275 HP | AUSTRALIEN, EUROPA, ITALIEN, Großbritannien, USA
aus £70,04
aus £70,04
Dieses Teil ersetzt die Teilenummer 673001215 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 017
MPN: 46328363
ODER DICHTUNG
Geeignet für: AUTOMATIK | 3.0 TDS V6 2WD 250 HP, 3.0 TDS V6 2WD 275 HP | AUSTRALIEN, EUROPA, ITALIEN, Großbritannien, USA
aus £2,46
aus £2,46
Dieses Teil ersetzt die Teilenummer 673001293
# 018
MPN: 46328298
Dichtung
Gültig ab Engine: 101291. Geeignet für: AUTOMATIK | 3.0 TDS V6 2WD 250 HP, 3.0 TDS V6 2WD 275 HP | AUSTRALIEN, EUROPA, ITALIEN, Großbritannien, USA
aus £14,01
aus £14,01
Dieses Teil ersetzt die Teilenummer 673002574
# 018
MPN: 673001258
Dichtung
Gültig ab Engine: 0 - 101290. Geeignet für: AUTOMATIK | 3.0 TDS V6 2WD 250 HP, 3.0 TDS V6 2WD 275 HP | AUSTRALIEN, EUROPA, ITALIEN, Großbritannien, USA
Ersetzung
Ersetzung
# 019
MPN: 46328686
SCHRAUBEN
Geeignet für: AUTOMATIK | 3.0 TDS V6 2WD 250 HP, 3.0 TDS V6 2WD 275 HP | AUSTRALIEN, EUROPA, ITALIEN, Großbritannien, USA
aus £1,39
aus £1,39
Dieses Teil ersetzt die Teilenummer 673001030
# 020
MPN: 46328289
SCHRAUBEN
Geeignet für: AUTOMATIK | 3.0 TDS V6 2WD 250 HP, 3.0 TDS V6 2WD 275 HP | AUSTRALIEN, EUROPA, ITALIEN, Großbritannien, USA
aus £1,64
aus £1,64
Dieses Teil ersetzt die Teilenummer 673001257
# 021
MPN: 46328288
Halterung
Geeignet für: AUTOMATIK | 3.0 TDS V6 2WD 250 HP, 3.0 TDS V6 2WD 275 HP | AUSTRALIEN, EUROPA, ITALIEN, Großbritannien, USA
aus £4,34
aus £4,34
Dieses Teil ersetzt die Teilenummer 673001242
# 022
MPN: 46328294
ROHR ZWISCHEN AGR UND TURBOLADER
Geeignet für: AUTOMATIK | 3.0 TDS V6 2WD 250 HP, 3.0 TDS V6 2WD 275 HP | AUSTRALIEN, EUROPA, ITALIEN, Großbritannien, USA
aus £147,55
aus £147,55
Dieses Teil ersetzt die Teilenummer 673001252 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 023
MPN: 46328728
SCHRAUBEN
Gültig ab Assembly: 0 - 5089131. Geeignet für: AUTOMATIK | 3.0 TDS V6 2WD 250 HP, 3.0 TDS V6 2WD 275 HP | AUSTRALIEN, EUROPA, ITALIEN, Großbritannien, USA
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 673001277
# 024
MPN: 46328295
Dichtung
Geeignet für: AUTOMATIK | 3.0 TDS V6 2WD 250 HP, 3.0 TDS V6 2WD 275 HP | AUSTRALIEN, EUROPA, ITALIEN, Großbritannien, USA
aus £17,13
aus £17,13
Dieses Teil ersetzt die Teilenummer 673001259
# 025
MPN: 46328683
SCHRAUBEN
Geeignet für: AUTOMATIK | 3.0 TDS V6 2WD 250 HP, 3.0 TDS V6 2WD 275 HP | AUSTRALIEN, EUROPA, ITALIEN, Großbritannien, USA
aus £0,74
aus £0,74
Dieses Teil ersetzt die Teilenummer 673001161
# 026
MPN: 46328197
ÖLABSCHEIDERDECKELBAUGRUPPE
Geeignet für: AUTOMATIK | 3.0 TDS V6 2WD 250 HP, 3.0 TDS V6 2WD 275 HP | AUSTRALIEN, EUROPA, ITALIEN, Großbritannien, USA
aus £131,08
aus £131,08
Dieses Teil ersetzt die Teilenummer 673000950
# 027
MPN: 46328196
Dichtung
Geeignet für: AUTOMATIK | 3.0 TDS V6 2WD 250 HP, 3.0 TDS V6 2WD 275 HP | AUSTRALIEN, EUROPA, ITALIEN, Großbritannien, USA
aus £14,01
aus £14,01
Dieses Teil ersetzt die Teilenummer 673001007
# 028
MPN: 46328139
Ölentferner
Geeignet für: AUTOMATIK | 3.0 TDS V6 2WD 250 HP, 3.0 TDS V6 2WD 275 HP | AUSTRALIEN, EUROPA, ITALIEN, Großbritannien, USA
aus £119,12
aus £119,12
Dieses Teil ersetzt die Teilenummer 673001022
# 029
MPN: 46328345
DICHTUNGSRING
Geeignet für: AUTOMATIK | 3.0 TDS V6 2WD 250 HP, 3.0 TDS V6 2WD 275 HP | AUSTRALIEN, EUROPA, ITALIEN, Großbritannien, USA
aus £4,51
aus £4,51
Dieses Teil ersetzt die Teilenummer 673001055
# 030
MPN: 46328350
KUGELSTIFT
Geeignet für: AUTOMATIK | 3.0 TDS V6 2WD 250 HP, 3.0 TDS V6 2WD 275 HP | AUSTRALIEN, EUROPA, ITALIEN, Großbritannien, USA
aus £6,40
aus £6,40
Dieses Teil ersetzt die Teilenummer 673001270
# 031
MPN: 46328340
456 HALTERUNG
Geeignet für: AUTOMATIK | 3.0 TDS V6 2WD 250 HP, 3.0 TDS V6 2WD 275 HP | AUSTRALIEN, EUROPA, ITALIEN, Großbritannien, USA
aus £16,11
aus £16,11
Dieses Teil ersetzt die Teilenummer 673001249
# 032
MPN: 46328201
ZUCHT
Geeignet für: AUTOMATIK | 3.0 TDS V6 2WD 250 HP, 3.0 TDS V6 2WD 275 HP | AUSTRALIEN, EUROPA, ITALIEN, Großbritannien, USA
aus £2,05
aus £2,05
Dieses Teil ersetzt die Teilenummer 673000998
# 034
MPN: 670005585
BLOW-BY-ENTLÜFTERROHR-BAUGRUPPE
Gültig ab Assembly: 0 - 5000768. Geeignet für: AUTOMATIK | 3.0 TDS V6 2WD 250 HP, 3.0 TDS V6 2WD 275 HP | AUSTRALIEN, EUROPA, ITALIEN, Großbritannien, USA
Ersetzung
Ersetzung
# 034
MPN: 670009615
BLOW-BY-ENTLÜFTERROHR-BAUGRUPPE
Gültig ab Assembly: 5000769. Geeignet für: AUTOMATIK | 3.0 TDS V6 2WD 250 HP, 3.0 TDS V6 2WD 275 HP | AUSTRALIEN, EUROPA, ITALIEN, Großbritannien, USA
aus £153,41
aus £153,41
Dieses Teil ersetzt die Teilenummer 670005585 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
-part-diagram-01.63.4.webp "MASERATI GHIBLI (2014) ÖLDAMPF-REZIRKULATIONSSYSTEM TEILEDIAGRAMM")
-part-diagram-01.70.1.webp "MASERATI GHIBLI (2014) KÜHLUNG: LUFTKÜHLER UND KANÄLE TEILEDIAGRAMM")
-part-diagram-01.70.3.webp "MASERATI GHIBLI (2014) KÜHLUNG: LUFTKÜHLER UND KANÄLE TEILEDIAGRAMM")
-part-diagram-01.71.4.webp "MASERATI GHIBLI (2014) KÜHLSYSTEM: NOURICE UND LINIEN TEILEDIAGRAMM")
-part-diagram-01.71.6.webp "MASERATI GHIBLI (2014) KÜHLSYSTEM: NOURICE UND LINIEN TEILEDIAGRAMM")
-part-diagram-01.71.8.webp "MASERATI GHIBLI (2014) KÜHLSYSTEM: NOURICE UND LINIEN TEILEDIAGRAMM")
-part-diagram-01.72.2.webp "MASERATI GHIBLI (2014) KÜHLSYSTEM: WASSERPUMPE TEILEDIAGRAMM")
-part-diagram-01.72.3.webp "MASERATI GHIBLI (2014) KÜHLSYSTEM: WASSERPUMPE TEILEDIAGRAMM")
-part-diagram-01.80.2.webp "MASERATI GHIBLI (2014) VORKATALYTISCHE KONVERTER UND KATALYTISCHE KONVERTER TEILEDIAGRAMM")
-part-diagram-01.80.4.webp "MASERATI GHIBLI (2014) VORKATALYTISCHE KONVERTER UND KATALYTISCHE KONVERTER TEILEDIAGRAMM")
-part-diagram-01.80.5.webp "MASERATI GHIBLI (2014) VORKATALYTISCHE KONVERTER UND KATALYTISCHE KONVERTER TEILEDIAGRAMM")
-part-diagram-01.81.1.webp "MASERATI GHIBLI (2014) SCHALLDÄMPFER TEILEDIAGRAMM")
-part-diagram-01.81.2.webp "MASERATI GHIBLI (2014) SCHALLDÄMPFER TEILEDIAGRAMM")
-part-diagram-01.81.3.webp "MASERATI GHIBLI (2014) SCHALLDÄMPFER TEILEDIAGRAMM")
-part-diagram-01.90.2.webp "MASERATI GHIBLI (2014) ELEKTRONISCHE STEUERUNG: EINSPRITZUNG UND MOTORSTEUERUNG TEILEDIAGRAMM")
-part-diagram-01.90.3.webp "MASERATI GHIBLI (2014) ELEKTRONISCHE STEUERUNG: EINSPRITZUNG UND MOTORSTEUERUNG TEILEDIAGRAMM")
-part-diagram-01.91.2.webp "MASERATI GHIBLI (2014) ELEKTRONISCHE STEUERUNG: MOTORZÜNDUNG TEILEDIAGRAMM")
-part-diagram-01.91.3.webp "MASERATI GHIBLI (2014) ELEKTRONISCHE STEUERUNG: MOTORZÜNDUNG TEILEDIAGRAMM")
-part-diagram-03.02.1.webp "MASERATI GHIBLI (2014) FAHRERSTEUERUNG FÜR AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-03.10.2.webp "MASERATI GHIBLI (2014) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-03.10.3.webp "MASERATI GHIBLI (2014) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-03.10.4.webp "MASERATI GHIBLI (2014) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-03.10.6.webp "MASERATI GHIBLI (2014) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-03.21.1.webp "MASERATI GHIBLI (2014) DIFFERENTIAL- UND HINTERACHSWELLEN TEILEDIAGRAMM")
-part-diagram-03.22.1.webp "MASERATI GHIBLI (2014) VORDERRADGETRIEBE TEILEDIAGRAMM")
-part-diagram-03.30.1.webp "MASERATI GHIBLI (2014) GETRIEBEWELLE TEILEDIAGRAMM")
-part-diagram-03.30.2.webp "MASERATI GHIBLI (2014) GETRIEBEWELLE TEILEDIAGRAMM")
-part-diagram-03.30.3.webp "MASERATI GHIBLI (2014) GETRIEBEWELLE TEILEDIAGRAMM")
-part-diagram-03.50.2.webp "MASERATI GHIBLI (2014) SCHMIERUNG UND KÜHLUNG DES GETRIEBEÖLS TEILEDIAGRAMM")
-part-diagram-03.50.3.webp "MASERATI GHIBLI (2014) SCHMIERUNG UND KÜHLUNG DES GETRIEBEÖLS TEILEDIAGRAMM")
-part-diagram-04.00.3.webp "MASERATI GHIBLI (2014) BREMSSERVOSYSTEM TEILEDIAGRAMM")
-part-diagram-04.00.4.webp "MASERATI GHIBLI (2014) BREMSSERVOSYSTEM TEILEDIAGRAMM")
-part-diagram-04.00.5.webp "MASERATI GHIBLI (2014) BREMSSERVOSYSTEM TEILEDIAGRAMM")
-part-diagram-04.10.2.webp "MASERATI GHIBLI (2014) BREMSVORRICHTUNGEN AN VORDERRÄDERN TEILEDIAGRAMM")
-part-diagram-04.10.3.webp "MASERATI GHIBLI (2014) BREMSVORRICHTUNGEN AN VORDERRÄDERN TEILEDIAGRAMM")
-part-diagram-04.10.4.webp "MASERATI GHIBLI (2014) BREMSVORRICHTUNGEN AN VORDERRÄDERN TEILEDIAGRAMM")
-part-diagram-04.11.1.webp "MASERATI GHIBLI (2014) BREMSVORRICHTUNGEN AN HINTERRÄDERN TEILEDIAGRAMM")
-part-diagram-04.11.2.webp "MASERATI GHIBLI (2014) BREMSVORRICHTUNGEN AN HINTERRÄDERN TEILEDIAGRAMM")
-part-diagram-04.11.3.webp "MASERATI GHIBLI (2014) BREMSVORRICHTUNGEN AN HINTERRÄDERN TEILEDIAGRAMM")
-part-diagram-04.20.1.webp "MASERATI GHIBLI (2014) LINIEN TEILEDIAGRAMM")
-part-diagram-04.20.2.webp "MASERATI GHIBLI (2014) LINIEN TEILEDIAGRAMM")
-part-diagram-04.30.1.webp "MASERATI GHIBLI (2014) FESTSTELLBREMSE TEILEDIAGRAMM")
-part-diagram-04.90.1.webp "MASERATI GHIBLI (2014) BREMSSTEUERSYSTEME TEILEDIAGRAMM")
-part-diagram-05.00.1.webp "MASERATI GHIBLI (2014) LENKSÄULE UND LENKRADEINHEIT TEILEDIAGRAMM")
-part-diagram-05.10.2.webp "MASERATI GHIBLI (2014) KOMPLETTE LENKZAHNEINHEIT TEILEDIAGRAMM")
-part-diagram-05.10.4.webp "MASERATI GHIBLI (2014) KOMPLETTE LENKZAHNEINHEIT TEILEDIAGRAMM")
-part-diagram-05.10.6.webp "MASERATI GHIBLI (2014) KOMPLETTE LENKZAHNEINHEIT TEILEDIAGRAMM")
-part-diagram-05.20.1.webp "MASERATI GHIBLI (2014) KOMPLETTE PEDALBOARD-EINHEIT TEILEDIAGRAMM")
-part-diagram-06.00.1.webp "MASERATI GHIBLI (2014) RÄDER UND REIFEN TEILEDIAGRAMM")
-part-diagram-06.10.1.webp "MASERATI GHIBLI (2014) VORDERRADAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-06.11.1.webp "MASERATI GHIBLI (2014) VORDERE STOßDÄMPFERVORRICHTUNGEN TEILEDIAGRAMM")
-part-diagram-06.11.5.webp "MASERATI GHIBLI (2014) VORDERE STOßDÄMPFERVORRICHTUNGEN TEILEDIAGRAMM")
-part-diagram-06.12.1.webp "MASERATI GHIBLI (2014) VORDERES UNTERGESTELL TEILEDIAGRAMM")
-part-diagram-06.12.2.webp "MASERATI GHIBLI (2014) VORDERES UNTERGESTELL TEILEDIAGRAMM")
-part-diagram-06.20.1.webp "MASERATI GHIBLI (2014) HINTERRADAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-06.20.2.webp "MASERATI GHIBLI (2014) HINTERRADAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-06.21.1.webp "MASERATI GHIBLI (2014) HINTERE STOßDÄMPFERVORRICHTUNGEN TEILEDIAGRAMM")
-part-diagram-06.22.1.webp "MASERATI GHIBLI (2014) HINTERES FAHRGESTELL TEILEDIAGRAMM")
-part-diagram-06.90.1.webp "MASERATI GHIBLI (2014) ELEKTRONISCHE STEUERUNG (AUFHÄNGUNG) TEILEDIAGRAMM")
-part-diagram-06.95.0.webp "MASERATI GHIBLI (2014) CPL. RÄDER TEILEDIAGRAMM")
-part-diagram-07.00.1.webp "MASERATI GHIBLI (2014) FRONT-AIRBAG-SYSTEM TEILEDIAGRAMM")
-part-diagram-07.02.1.webp "MASERATI GHIBLI (2014) VORDERES SEITENTASCHENSYSTEM TEILEDIAGRAMM")
-part-diagram-07.04.1.webp "MASERATI GHIBLI (2014) FENSTERTASCHENSYSTEM TEILEDIAGRAMM")
-part-diagram-07.05.1.webp "MASERATI GHIBLI (2014) CRASH-SENSOREN TEILEDIAGRAMM")
-part-diagram-07.10.1.webp "MASERATI GHIBLI (2014) VORDERE SICHERHEITSGURTE TEILEDIAGRAMM")
-part-diagram-07.11.1.webp "MASERATI GHIBLI (2014) SICHERHEITSGURTE HINTEN TEILEDIAGRAMM")
-part-diagram-07.20.1.webp "MASERATI GHIBLI (2014) REIFENDRUCKKONTROLLSYSTEM TEILEDIAGRAMM")
-part-diagram-07.30.1.webp "MASERATI GHIBLI (2014) STANDARD LIEFERBAR TEILEDIAGRAMM")
-part-diagram-07.32.1.webp "MASERATI GHIBLI (2014) DOKUMENTATION AN BORD TEILEDIAGRAMM")
-part-diagram-08.00.1.webp "MASERATI GHIBLI (2014) EXTERNE FAHRZEUGGERÄTE TEILEDIAGRAMM")
-part-diagram-08.00.2.webp "MASERATI GHIBLI (2014) EXTERNE FAHRZEUGGERÄTE TEILEDIAGRAMM")
-part-diagram-08.10.1.webp "MASERATI GHIBLI (2014) INTERNE FAHRZEUGGERÄTE TEILEDIAGRAMM")
-part-diagram-08.20.1.webp "MASERATI GHIBLI (2014) ENERGIEERZEUGUNG UND -SPEICHERUNG TEILEDIAGRAMM")
-part-diagram-08.20.3.webp "MASERATI GHIBLI (2014) ENERGIEERZEUGUNG UND -SPEICHERUNG TEILEDIAGRAMM")
-part-diagram-08.30.1.webp "MASERATI GHIBLI (2014) SCHEINWERFER-CLUSTER TEILEDIAGRAMM")
-part-diagram-08.31.1.webp "MASERATI GHIBLI (2014) RÜCKLICHT-CLUSTER TEILEDIAGRAMM")
-part-diagram-08.39.1.webp "MASERATI GHIBLI (2014) STEUERUNG DES BELEUCHTUNGSSYSTEMS TEILEDIAGRAMM")
-part-diagram-08.40.3.webp "MASERATI GHIBLI (2014) A/C-GERÄT: GERÄTE IM MOTORRAUM TEILEDIAGRAMM")
-part-diagram-08.40.5.webp "MASERATI GHIBLI (2014) A/C-GERÄT: GERÄTE IM MOTORRAUM TEILEDIAGRAMM")
-part-diagram-08.41.1.webp "MASERATI GHIBLI (2014) A/C-GERÄT: DASHBOARD-GERÄTE TEILEDIAGRAMM")
-part-diagram-08.41.2.webp "MASERATI GHIBLI (2014) A/C-GERÄT: DASHBOARD-GERÄTE TEILEDIAGRAMM")
-part-diagram-08.42.1.webp "MASERATI GHIBLI (2014) KLIMAANLAGE: DIFFUSION TEILEDIAGRAMM")
-part-diagram-08.42.2.webp "MASERATI GHIBLI (2014) KLIMAANLAGE: DIFFUSION TEILEDIAGRAMM")
-part-diagram-08.49.1.webp "MASERATI GHIBLI (2014) A/C-GERÄT: ELEKTRONISCHE STEUERUNG TEILEDIAGRAMM")
-part-diagram-08.50.1.webp "MASERATI GHIBLI (2014) DASHBOARD-GERÄTE TEILEDIAGRAMM")
-part-diagram-08.51.1.webp "MASERATI GHIBLI (2014) MITTELKONSOLENGERÄTE TEILEDIAGRAMM")
-part-diagram-08.52.1.webp "MASERATI GHIBLI (2014) TÜRGERÄTE TEILEDIAGRAMM")
-part-diagram-08.52.3.webp "MASERATI GHIBLI (2014) TÜRGERÄTE TEILEDIAGRAMM")
-part-diagram-08.53.1.webp "MASERATI GHIBLI (2014) ALARM- UND WEGFAHRSPERRESYSTEM TEILEDIAGRAMM")
-part-diagram-08.53.4.webp "MASERATI GHIBLI (2014) ALARM- UND WEGFAHRSPERRESYSTEM TEILEDIAGRAMM")
-part-diagram-08.53.7.webp "MASERATI GHIBLI (2014) ALARM- UND WEGFAHRSPERRESYSTEM TEILEDIAGRAMM")
-part-diagram-08.60.1.webp "MASERATI GHIBLI (2014) HAUPTVERKABELUNG TEILEDIAGRAMM")
-part-diagram-08.60.10.webp "MASERATI GHIBLI (2014) HAUPTVERKABELUNG TEILEDIAGRAMM")
-part-diagram-08.60.11.webp "MASERATI GHIBLI (2014) HAUPTVERKABELUNG TEILEDIAGRAMM")
-part-diagram-08.60.6.webp "MASERATI GHIBLI (2014) HAUPTVERKABELUNG TEILEDIAGRAMM")
-part-diagram-08.60.9.webp "MASERATI GHIBLI (2014) HAUPTVERKABELUNG TEILEDIAGRAMM")
-part-diagram-08.61.1.webp "MASERATI GHIBLI (2014) RELAIS, SICHERUNGEN UND KÄSTEN TEILEDIAGRAMM")
-part-diagram-08.61.3.webp "MASERATI GHIBLI (2014) RELAIS, SICHERUNGEN UND KÄSTEN TEILEDIAGRAMM")
-part-diagram-08.62.1.webp "MASERATI GHIBLI (2014) ANSCHLÜSSE TEILEDIAGRAMM")
-part-diagram-08.63.1.webp "MASERATI GHIBLI (2014) EXTRAKTOREN TEILEDIAGRAMM")
-part-diagram-08.70.1.webp "MASERATI GHIBLI (2014) SCHALLDIFFUSIONSSYSTEM TEILEDIAGRAMM")
-part-diagram-08.70.2.webp "MASERATI GHIBLI (2014) SCHALLDIFFUSIONSSYSTEM TEILEDIAGRAMM")
-part-diagram-08.71.1.webp "MASERATI GHIBLI (2014) IT SYSTEM TEILEDIAGRAMM")
-part-diagram-08.71.3.webp "MASERATI GHIBLI (2014) IT SYSTEM TEILEDIAGRAMM")
-part-diagram-08.71.6.webp "MASERATI GHIBLI (2014) IT SYSTEM TEILEDIAGRAMM")
-part-diagram-08.72.1.webp "MASERATI GHIBLI (2014) EMPFANGS- UND VERBINDUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-09.00.1.webp "MASERATI GHIBLI (2014) KAROSSERIE UND VORDERE AUSSENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-09.01.1.webp "MASERATI GHIBLI (2014) KAROSSERIE UND ZENTRALE AUSSENVERKLEIDUNGEN TEILEDIAGRAMM")
-part-diagram-09.02.1.webp "MASERATI GHIBLI (2014) KAROSSERIE UND HINTERE AUSSENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-09.03.1.webp "MASERATI GHIBLI (2014) VORDERE STRUKTURRAHMEN UND BLECHPLATTEN TEILEDIAGRAMM")
-part-diagram-09.03.2.webp "MASERATI GHIBLI (2014) VORDERE STRUKTURRAHMEN UND BLECHPLATTEN TEILEDIAGRAMM")
-part-diagram-09.03.3.webp "MASERATI GHIBLI (2014) VORDERE STRUKTURRAHMEN UND BLECHPLATTEN TEILEDIAGRAMM")
-part-diagram-09.04.1.webp "MASERATI GHIBLI (2014) ZENTRALE STRUKTURRAHMEN UND BLECHPLATTEN TEILEDIAGRAMM")
-part-diagram-09.04.2.webp "MASERATI GHIBLI (2014) ZENTRALE STRUKTURRAHMEN UND BLECHPLATTEN TEILEDIAGRAMM")
-part-diagram-09.05.1.webp "MASERATI GHIBLI (2014) HINTERE STRUKTURRAHMEN UND BLECHPLATTEN TEILEDIAGRAMM")
-part-diagram-09.05.2.webp "MASERATI GHIBLI (2014) HINTERE STRUKTURRAHMEN UND BLECHPLATTEN TEILEDIAGRAMM")
-part-diagram-09.05.3.webp "MASERATI GHIBLI (2014) HINTERE STRUKTURRAHMEN UND BLECHPLATTEN TEILEDIAGRAMM")
-part-diagram-09.10.1.webp "MASERATI GHIBLI (2014) FRONTSTOßSTANGE TEILEDIAGRAMM")
-part-diagram-09.11.1.webp "MASERATI GHIBLI (2014) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-09.12.1.webp "MASERATI GHIBLI (2014) PARKSENSOREN TEILEDIAGRAMM")
-part-diagram-09.13.1.webp "MASERATI GHIBLI (2014) RADHAUS UND DECKEL TEILEDIAGRAMM")
-part-diagram-09.14.1.webp "MASERATI GHIBLI (2014) UNTERBODEN- UND UNTERBODENSCHUTZ TEILEDIAGRAMM")
-part-diagram-09.14.2.webp "MASERATI GHIBLI (2014) UNTERBODEN- UND UNTERBODENSCHUTZ TEILEDIAGRAMM")
-part-diagram-09.15.1.webp "MASERATI GHIBLI (2014) SCHILDE, VERKLEIDUNGEN UND ABDECKPLATTEN TEILEDIAGRAMM")
-part-diagram-09.15.2.webp "MASERATI GHIBLI (2014) SCHILDE, VERKLEIDUNGEN UND ABDECKPLATTEN TEILEDIAGRAMM")
-part-diagram-09.16.1.webp "MASERATI GHIBLI (2014) VERZIERUNGEN, MARKEN UND SYMBOLE TEILEDIAGRAMM")
-part-diagram-09.17.1.webp "MASERATI GHIBLI (2014) AUFKLEBER UND ETIKETTEN TEILEDIAGRAMM")
-part-diagram-09.17.2.webp "MASERATI GHIBLI (2014) AUFKLEBER UND ETIKETTEN TEILEDIAGRAMM")
-part-diagram-09.20.1.webp "MASERATI GHIBLI (2014) VORDERDECKEL TEILEDIAGRAMM")
-part-diagram-09.21.1.webp "MASERATI GHIBLI (2014) HINTERER DECKEL TEILEDIAGRAMM")
-part-diagram-09.22.1.webp "MASERATI GHIBLI (2014) KRAFTSTOFFTANK-TÜR UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-09.23.1.webp "MASERATI GHIBLI (2014) TASTE ZUM ÖFFNEN DES VORDEREN DECKELS TEILEDIAGRAMM")
-part-diagram-09.24.1.webp "MASERATI GHIBLI (2014) STEUERUNG ZUM ÖFFNEN DER HECKKLAPPE TEILEDIAGRAMM")
-part-diagram-09.30.1.webp "MASERATI GHIBLI (2014) VORDERTÜREN: ZIERBLECHE TEILEDIAGRAMM")
-part-diagram-09.30.5.webp "MASERATI GHIBLI (2014) VORDERTÜREN: ZIERBLECHE TEILEDIAGRAMM")
-part-diagram-09.31.2.webp "MASERATI GHIBLI (2014) HAUSTÜREN: MECHANISMEN TEILEDIAGRAMM")
-part-diagram-09.32.1.webp "MASERATI GHIBLI (2014) HINTERE TÜREN: ZIERBLECHE TEILEDIAGRAMM")
-part-diagram-09.33.1.webp "MASERATI GHIBLI (2014) HINTERE TÜREN: MECHANISMEN TEILEDIAGRAMM")
-part-diagram-09.34.1.webp "MASERATI GHIBLI (2014) FENSTER UND FENSTERLEISTEN TEILEDIAGRAMM")
-part-diagram-09.35.1.webp "MASERATI GHIBLI (2014) INNEN- UND AUSSENRÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-09.40.1.webp "MASERATI GHIBLI (2014) VORDERSITZE: VERKLEIDUNGEN TEILEDIAGRAMM")
-part-diagram-09.41.1.webp "MASERATI GHIBLI (2014) VORDERSITZE: MECHANIK UND ELEKTRONIK TEILEDIAGRAMM")
-part-diagram-09.42.1.webp "MASERATI GHIBLI (2014) RÜCKSITZE: VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-09.43.1.webp "MASERATI GHIBLI (2014) RÜCKSITZE: MECHANIK UND ELEKTRONIK TEILEDIAGRAMM")
-part-diagram-09.44.1.webp "MASERATI GHIBLI (2014) VERKLEIDUNGEN UND SEITENVERKLEIDUNGEN DES FAHRZEUGRAUMS B-SÄULE TEILEDIAGRAMM")
-part-diagram-09.45.1.webp "MASERATI GHIBLI (2014) DACH- UND SONNENBLENDE TEILEDIAGRAMM")
-part-diagram-09.46.1.webp "MASERATI GHIBLI (2014) HINTERE HUTABLAGE TEILEDIAGRAMM")
-part-diagram-09.46.2.webp "MASERATI GHIBLI (2014) HINTERE HUTABLAGE TEILEDIAGRAMM")
-part-diagram-09.50.1.webp "MASERATI GHIBLI (2014) ARMATURENBRETTEINHEIT TEILEDIAGRAMM")
-part-diagram-09.50.3.webp "MASERATI GHIBLI (2014) ARMATURENBRETTEINHEIT TEILEDIAGRAMM")
-part-diagram-09.50.4.webp "MASERATI GHIBLI (2014) ARMATURENBRETTEINHEIT TEILEDIAGRAMM")
-part-diagram-09.50.6.webp "MASERATI GHIBLI (2014) ARMATURENBRETTEINHEIT TEILEDIAGRAMM")
-part-diagram-09.51.1.webp "MASERATI GHIBLI (2014) ZUBEHÖRKONSOLE UND MITTELKONSOLE TEILEDIAGRAMM")
-part-diagram-09.52.1.webp "MASERATI GHIBLI (2014) HANDSCHUHFÄCHER TEILEDIAGRAMM")
-part-diagram-09.60.1.webp "MASERATI GHIBLI (2014) PASSAGIERRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-09.61.1.webp "MASERATI GHIBLI (2014) GEPÄCKRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-09.62.1.webp "MASERATI GHIBLI (2014) SCHALLDÄMMPLATTEN IM FAHRZEUG TEILEDIAGRAMM")
-part-diagram-09.62.2.webp "MASERATI GHIBLI (2014) SCHALLDÄMMPLATTEN IM FAHRZEUG TEILEDIAGRAMM")
-part-diagram-09.62.3.webp "MASERATI GHIBLI (2014) SCHALLDÄMMPLATTEN IM FAHRZEUG TEILEDIAGRAMM")
-part-diagram-09.63.1.webp "MASERATI GHIBLI (2014) WÄRMEDÄMMPLATTEN TEILEDIAGRAMM")
-part-diagram-09.71.1.webp "MASERATI GHIBLI (2014) SCHIEBEDACH TEILEDIAGRAMM")
-part-diagram-01.00.2.webp "MASERATI GHIBLI (2014) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-01.00.3.webp "MASERATI GHIBLI (2014) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-01.00.4.webp "MASERATI GHIBLI (2014) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-01.10.2.webp "MASERATI GHIBLI (2014) KURBELMECHANISMUS TEILEDIAGRAMM")
-part-diagram-01.10.3.webp "MASERATI GHIBLI (2014) KURBELMECHANISMUS TEILEDIAGRAMM")
-part-diagram-01.11.1.webp "MASERATI GHIBLI (2014) ZUSATZGERÄTERIEMEN TEILEDIAGRAMM")
-part-diagram-01.11.4.webp "MASERATI GHIBLI (2014) ZUSATZGERÄTERIEMEN TEILEDIAGRAMM")
-part-diagram-01.20.2.webp "MASERATI GHIBLI (2014) RECHTER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-01.20.3.webp "MASERATI GHIBLI (2014) RECHTER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-01.21.2.webp "MASERATI GHIBLI (2014) LINKER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-01.21.3.webp "MASERATI GHIBLI (2014) LINKER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-01.22.2.webp "MASERATI GHIBLI (2014) NOCKENWELLEN DES RECHTEN ZYLINDERKOPFES TEILEDIAGRAMM")
-part-diagram-01.22.3.webp "MASERATI GHIBLI (2014) NOCKENWELLEN DES RECHTEN ZYLINDERKOPFES TEILEDIAGRAMM")
-part-diagram-01.23.2.webp "MASERATI GHIBLI (2014) NOCKENWELLEN DES LINKEN ZYLINDERKOPFES TEILEDIAGRAMM")
-part-diagram-01.23.3.webp "MASERATI GHIBLI (2014) NOCKENWELLEN DES LINKEN ZYLINDERKOPFES TEILEDIAGRAMM")
-part-diagram-01.24.2.webp "MASERATI GHIBLI (2014) ZEITLICHE KOORDINIERUNG TEILEDIAGRAMM")
-part-diagram-01.24.3.webp "MASERATI GHIBLI (2014) ZEITLICHE KOORDINIERUNG TEILEDIAGRAMM")
-part-diagram-01.25.2.webp "MASERATI GHIBLI (2014) VENTILE TEILEDIAGRAMM")
-part-diagram-01.25.3.webp "MASERATI GHIBLI (2014) VENTILE TEILEDIAGRAMM")
-part-diagram-01.30.2.webp "MASERATI GHIBLI (2014) TURBOLADERSYSTEM: AUSRÜSTUNG TEILEDIAGRAMM")
-part-diagram-01.30.3.webp "MASERATI GHIBLI (2014) TURBOLADERSYSTEM: AUSRÜSTUNG TEILEDIAGRAMM")
-part-diagram-01.31.2.webp "MASERATI GHIBLI (2014) TURBOLADERSYSTEM: SCHMIERUNG UND KÜHLUNG TEILEDIAGRAMM")
-part-diagram-01.31.3.webp "MASERATI GHIBLI (2014) TURBOLADERSYSTEM: SCHMIERUNG UND KÜHLUNG TEILEDIAGRAMM")
-part-diagram-01.32.2.webp "MASERATI GHIBLI (2014) LADELUFTKÜHLERSYSTEM TEILEDIAGRAMM")
-part-diagram-01.32.3.webp "MASERATI GHIBLI (2014) LADELUFTKÜHLERSYSTEM TEILEDIAGRAMM")
-part-diagram-01.40.2.webp "MASERATI GHIBLI (2014) ANSAUGKRÜMMER UND DROSSELKLAPPENGEHÄUSE TEILEDIAGRAMM")
-part-diagram-01.40.3.webp "MASERATI GHIBLI (2014) ANSAUGKRÜMMER UND DROSSELKLAPPENGEHÄUSE TEILEDIAGRAMM")
-part-diagram-01.41.1.webp "MASERATI GHIBLI (2014) LUFTFILTER, LUFTEINLASS UND KANÄLE TEILEDIAGRAMM")
-part-diagram-01.41.3.webp "MASERATI GHIBLI (2014) LUFTFILTER, LUFTEINLASS UND KANÄLE TEILEDIAGRAMM")
-part-diagram-01.42.1.webp "MASERATI GHIBLI (2014) TREIBSTOFFTANK TEILEDIAGRAMM")
-part-diagram-01.43.3.webp "MASERATI GHIBLI (2014) KRAFTSTOFFPUMPEN UND VERBINDUNGSLEITUNGEN TEILEDIAGRAMM")
-part-diagram-01.43.4.webp "MASERATI GHIBLI (2014) KRAFTSTOFFPUMPEN UND VERBINDUNGSLEITUNGEN TEILEDIAGRAMM")
-part-diagram-01.43.5.webp "MASERATI GHIBLI (2014) KRAFTSTOFFPUMPEN UND VERBINDUNGSLEITUNGEN TEILEDIAGRAMM")
-part-diagram-01.43.7.webp "MASERATI GHIBLI (2014) KRAFTSTOFFPUMPEN UND VERBINDUNGSLEITUNGEN TEILEDIAGRAMM")
-part-diagram-01.44.3.webp "MASERATI GHIBLI (2014) KRAFTSTOFFDAMPF-REZIRKULATIONSSYSTEM TEILEDIAGRAMM")
-part-diagram-01.44.4.webp "MASERATI GHIBLI (2014) KRAFTSTOFFDAMPF-REZIRKULATIONSSYSTEM TEILEDIAGRAMM")
-part-diagram-01.50.3.webp "MASERATI GHIBLI (2014) ZUSÄTZLICHES LUFTSYSTEM TEILEDIAGRAMM")
-part-diagram-01.50.4.webp "MASERATI GHIBLI (2014) ZUSÄTZLICHES LUFTSYSTEM TEILEDIAGRAMM")
-part-diagram-01.50.5.webp "MASERATI GHIBLI (2014) ZUSÄTZLICHES LUFTSYSTEM TEILEDIAGRAMM")
-part-diagram-01.50.6.webp "MASERATI GHIBLI (2014) ZUSÄTZLICHES LUFTSYSTEM TEILEDIAGRAMM")
-part-diagram-01.60.2.webp "MASERATI GHIBLI (2014) SCHMIERSYSTEM: KREISLAUF UND SAMMLUNG TEILEDIAGRAMM")
-part-diagram-01.60.3.webp "MASERATI GHIBLI (2014) SCHMIERSYSTEM: KREISLAUF UND SAMMLUNG TEILEDIAGRAMM")
-part-diagram-01.60.4.webp "MASERATI GHIBLI (2014) SCHMIERSYSTEM: KREISLAUF UND SAMMLUNG TEILEDIAGRAMM")
-part-diagram-01.61.2.webp "MASERATI GHIBLI (2014) SCHMIERSYSTEM: PUMPE UND FILTER TEILEDIAGRAMM")
-part-diagram-01.61.3.webp "MASERATI GHIBLI (2014) SCHMIERSYSTEM: PUMPE UND FILTER TEILEDIAGRAMM")
-part-diagram-01.61.4.webp "MASERATI GHIBLI (2014) SCHMIERSYSTEM: PUMPE UND FILTER TEILEDIAGRAMM")
-part-diagram-01.62.2.webp "MASERATI GHIBLI (2014) WÄRMETAUSCHER TEILEDIAGRAMM")
-part-diagram-01.63.2.webp "MASERATI GHIBLI (2014) ÖLDAMPF-REZIRKULATIONSSYSTEM TEILEDIAGRAMM")
