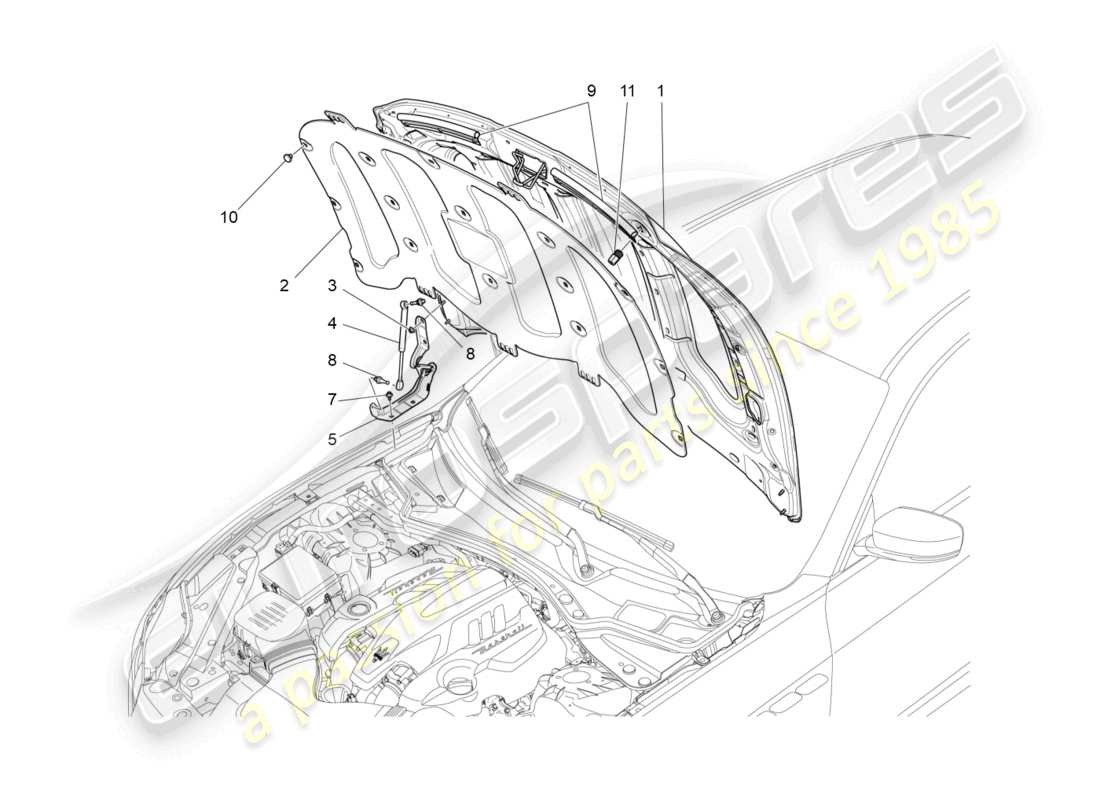

09.20.1 - VORDERDECKEL
Maserati Ghibli (2016) FRONT LID Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 673004773
MOTORHAUBE
Gültig ab Assembly: 0 - 5075944.
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 673001729
# 002
MPN: 670030007
Motorhauben-Innenverkleidung
Gültig ab Assembly: 0 - 5062031. (gültig für: 3.0 BT SOFT V6 2WD 330 HP,3.0 BT SOFT V6 2WD 350 HP,3.0 BT V6 2WD 410 HP ,3.0 BT V6 4WD 410 HP | AUSTRALIEN, CHILE, EUROPA, JAPAN, JAPAN (RH DRIVE), KOREA, MITTLERER OSTEN, VEREINIGTES KÖNIGREICH, USA)
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 670008752
# 002
MPN: 670030007
Motorhauben-Innenverkleidung
Gültig ab Assembly: 0 - 5062031. Passend für: 3.0 BT SOFT V6 2WD 330 HP, 3.0 BT SOFT V6 2WD 350 HP, 3.0 BT V6 2WD 410 HP, 3.0 BT V6 4WD 410 HP | AUSTRALIEN, CHILE, EUROPA, JAPAN, JAPAN (RH DRIVE), KOREA, MITTLERER OSTEN, VEREINIGTES KÖNIGREICH, USA
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 670008752
# 002
MPN: 670101818
Motorhauben-Innenverkleidung
Gültig ab Assembly: 0 - 5076305.
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 670030007 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 003
MPN: 675000092
NUSS
aus £0,83
aus £0,83
# 004
MPN: 670008872
GASFEDER
aus £10,11
aus £10,11
# 005
MPN: 670001872
RECHTES SCHARNIER
aus £42,78
aus £42,78
# 005
MPN: 670001873
LINKES SCHARNIER
aus £42,78
aus £42,78
# 007
MPN: 675000131
SCHRAUBEN
aus £1,60
aus £1,60
# 008
MPN: 670002084
KUGELSTIFT
aus £2,83
aus £2,83
Dieses Teil ersetzt die Teilenummer 670030862 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 008
MPN: 670030862
KUGELSTIFT
Gültig ab Assembly: 5024700 - 5103644.
Ersetzung
Ersetzung
# 009
MPN: 670004429
Dichtung
aus £10,52
aus £10,52
# 010
MPN: 675000073
HALTEKLAMMER
aus £0,68
aus £0,68
# 011
MPN: 675000410
ANTIVIBRIERENDES PAD
aus £4,46
aus £4,46
