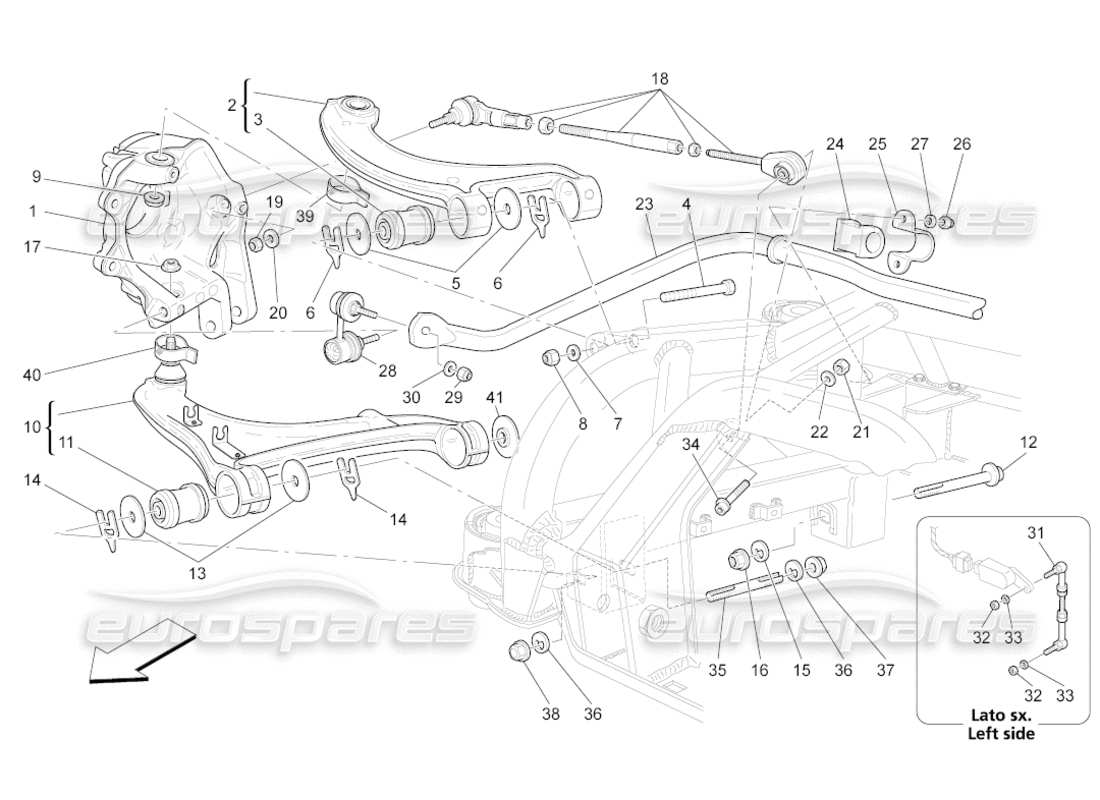

046 - Hinterradaufhängung
Maserati GranCabrio (2010) 4.7 Rear Suspension Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 000
MPN: 980139916
RECHTER HINTERRADAUFHÄNGUNGSSATZ
aus £1.082,48
aus £1.082,48
Dieses Teil ersetzt die Teilenummer 900027751
# 000
MPN: 980139918
HINTERRADAUFHÄNGUNGSSATZ LINKS
aus £126,00
aus £126,00
Dieses Teil ersetzt die Teilenummer 900027752 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 001
-
VOLLSTÄNDIGER RH-HINTERNABENHALTER
# 001
-
VOLLSTÄNDIGER LINKER HINTERNABENHALTER
# 002
-
KOMPLETT RECHTER HINTEN OBER HEBEL
# 002
-
VOLLSTÄNDIGER HEBEL HINTEN LINKS OBER
# 003
MPN: 208703/a
SILENTBLOCK
Verwendung: 980139890
Ersetzung
Ersetzung
# 004
MPN: 15541334
SCHRAUBEN
aus £3,45
aus £3,45
# 005
MPN: 194444
Scheibe
aus £2,02
aus £2,02
# 006
MPN: 198043
DISTANZSTÜCKDICKE MM. 0,50
aus £3,45
aus £3,45
# 006
MPN: 198044
DISTANZSTÜCKDICKE MM. 0,75
aus £3,37
aus £3,37
# 006
MPN: 198045
DISTANZSTÜCKDICKE MM. 1,00
aus £3,29
aus £3,29
# 006
MPN: 198046
DISTANZSTÜCKDICKE MM. 1,75
aus £2,61
aus £2,61
# 006
MPN: 198047
DISTANZSTÜCKDICKE MM. 3,00
aus £2,61
aus £2,61
# 007
MPN: 14496721
Scheibe
aus £0,51
aus £0,51
# 008
MPN: 102825
NUSS
aus £0,52
aus £0,52
Dieses Teil ersetzt die Teilenummer 15506221
# 009
MPN: 245240
NUSS
aus £4,39
aus £4,39
# 010
-
KOMPLETT RECHTER HINTEN UNTERER HEBEL
# 010
-
KOMPLETT HEBEL LINKS VORNE HINTEN
# 011
MPN: 198543
SILENTBLOCK VORNE
Ersetzung
Ersetzung
# 011
MPN: 980139890
HINTERRADAUFHÄNGUNGSBUCHSEN-KIT
aus £196,52
aus £196,52
Dieses Teil ersetzt die Teilenummer 198543 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 012
MPN: 240874
EXZENTRISCHE SCHRAUBE
aus £51,38
aus £51,38
# 013
MPN: 194445
Scheibe
aus £2,52
aus £2,52
# 014
MPN: 198038
DISTANZSTÜCKDICKE MM. 0,50
aus £3,45
aus £3,45
# 014
MPN: 198039
DISTANZSTÜCKDICKE MM. 0,75
aus £3,37
aus £3,37
# 014
MPN: 198040
DISTANZSTÜCKDICKE MM. 1,00
aus £3,29
aus £3,29
# 014
MPN: 198041
DISTANZSTÜCKDICKE MM. 1,75
aus £2,69
aus £2,69
# 014
MPN: 198042
DISTANZSTÜCKDICKE MM. 3,00
aus £3,61
aus £3,61
# 015
MPN: 240877
Scheibe
aus £4,20
aus £4,20
# 016
MPN: 203795
NUSS
aus £1,38
aus £1,38
Dieses Teil ersetzt die Teilenummer 183417 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 017
MPN: 245240
NUSS
aus £4,39
aus £4,39
# 018
MPN: 276636
SPURSTANGE ZUR VORSPUREINSTELLUNG
aus £193,84
aus £193,84
Dieses Teil ersetzt die Teilenummer 262362
# 019
MPN: 203657
NUSS
aus £1,43
aus £1,43
# 020
MPN: 12626224
Scheibe
aus £0,54
aus £0,54
# 021
MPN: 203657
NUSS
aus £1,43
aus £1,43
# 022
MPN: 12626224
Scheibe
aus £0,54
aus £0,54
# 023
MPN: 255211
Hinterer Stabilisator
aus £98,42
aus £98,42
# 024
MPN: 244021
BAR-PUFFER
aus £10,97
aus £10,97
# 025
MPN: 191221
PAD-BEFESTIGUNGSPLATTE
aus £27,25
aus £27,25
# 026
MPN: 104030
NUSS
aus £0,53
aus £0,53
# 027
MPN: 14496524
Scheibe
aus £0,53
aus £0,53
# 028
MPN: 162619
KUGELSPURSTANGE LINKE SEITE
aus £35,24
aus £35,24
# 028
MPN: 162620
KUGELSPURSTANGE RECHTE SEITE
aus £35,24
aus £35,24
# 028
MPN: 259572
RECHTE KUGELSPURSTANGE
aus £56,02
aus £56,02
Dieses Teil ersetzt die Teilenummer 162619
# 028
MPN: 259573
LINKE KUGELSPURSTANGE
aus £51,47
aus £51,47
Dieses Teil ersetzt die Teilenummer 162620
# 029
MPN: 102742
NUSS
aus £0,53
aus £0,53
# 030
MPN: 12601474
Scheibe
aus £0,53
aus £0,53
# 031
MPN: 228958
SPURSTANGE FÜR LICHTPOTENTIOMETER
aus £37,82
aus £37,82
# 032
MPN: 102741
NUSS
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12575421
# 033
MPN: 14498824
Scheibe
aus £0,54
aus £0,54
# 034
MPN: 205608
SCHRAUBEN
aus £43,23
aus £43,23
# 035
MPN: 204008
ZUCHT
aus £39,03
aus £39,03
# 036
MPN: 240877
Scheibe
aus £4,20
aus £4,20
# 037
MPN: 203795
NUSS
aus £1,38
aus £1,38
Dieses Teil ersetzt die Teilenummer 183417 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 038
MPN: 204010
Überwurfmutter
aus £4,46
aus £4,46
# 039
MPN: 386600416
GELENK-OBERER SCHUTZ
aus £3,95
aus £3,95
# 040
MPN: 160019
UNTERER GELENKSCHUTZ
aus £3,95
aus £3,95
Dieses Teil ersetzt die Teilenummer 386600419
# 041
MPN: 222203
ABSTANDSHALTER
aus £14,63
aus £14,63
