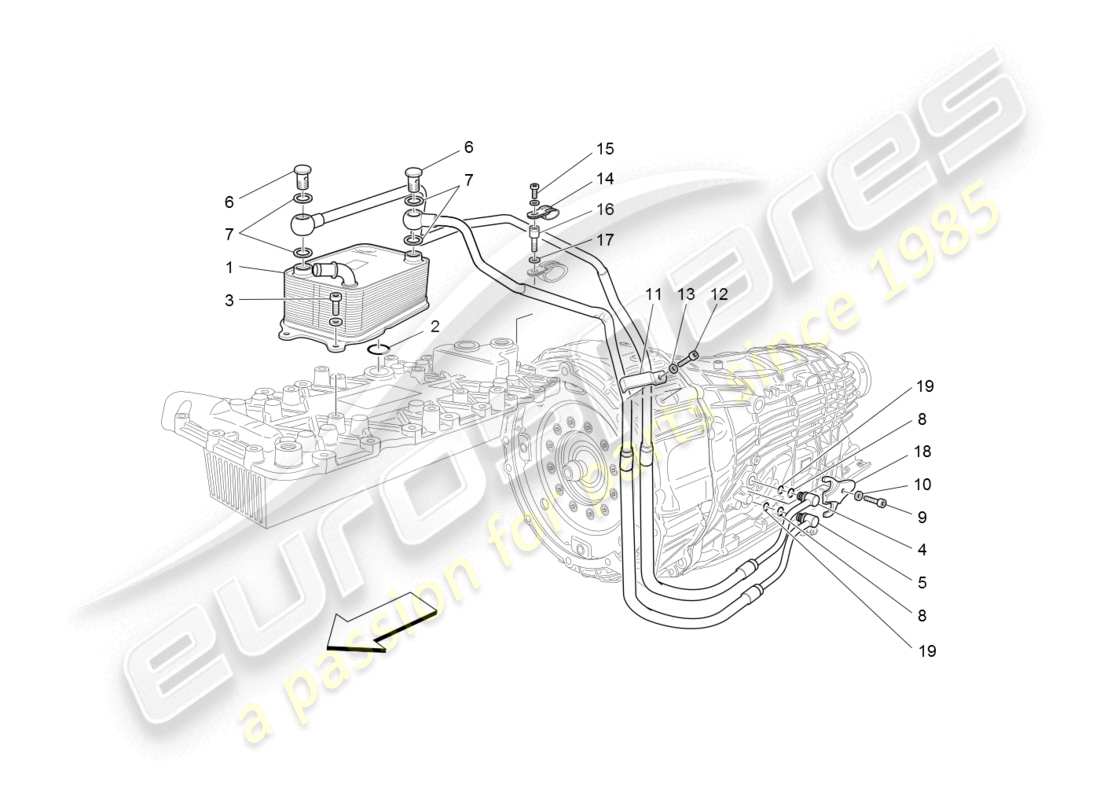

03.50.2 - SCHMIERUNG UND KÜHLUNG DES GETRIEBEÖLS
Maserati GranTurismo (2008) LUBRICATION AND GEARBOX OIL COOLING Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 225800
ÖL-WÄRMETAUSCHER
aus £285,00
aus £285,00
# 002
MPN: 223553
Dichtung
aus £1,64
aus £1,64
# 003
MPN: 231617
SCHRAUBE [M6X18]
aus £0,53
aus £0,53
# 004
MPN: 229241
ÖLEINLASSROHR DES AUSTAUSCHERS
Gültig ab Engine: 0 - 124391.
Ersetzung
Ersetzung
# 004
MPN: 235941
ÖLEINLASSROHR DES AUSTAUSCHERS
Gültig ab Engine: 0 - 124391.
aus £699,83
aus £699,83
Dieses Teil ersetzt die Teilenummer 234412
# 004
MPN: 236427
ÖLEINLASSROHR DES AUSTAUSCHERS
Gültig ab Engine: 124392.
aus £81,94
aus £81,94
# 005
MPN: 235943
ÖLAUSLASSLEITUNG DES WÄRMETAUSCHERS
Gültig ab Engine: 0 - 124391.
aus £699,83
aus £699,83
Dieses Teil ersetzt die Teilenummer 234413
# 005
MPN: 236429
ÖLAUSLASSLEITUNG DES WÄRMETAUSCHERS
Gültig ab Engine: 124392.
aus £77,97
aus £77,97
# 006
MPN: 10184411
UNION
aus £31,42
aus £31,42
# 006
MPN: 184727
UNION
aus £1,62
aus £1,62
Dieses Teil ersetzt die Teilenummer 10184411
# 007
MPN: 10278660
Dichtung
aus £0,47
aus £0,47
# 008
MPN: 14457081
ODER DICHTUNG
Gültig ab Engine: 124392.
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 675000193
# 008
MPN: 235925
ODER DICHTUNG
Gültig ab Engine: 0 - 124391.
aus £1,14
aus £1,14
Dieses Teil ersetzt die Teilenummer 223432
# 009
MPN: 14814434
SCHRAUBEN
aus £0,54
aus £0,54
# 010
MPN: 12604474
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 12604479
# 011
MPN: 224699
Halterung
aus £3,03
aus £3,03
# 012
MPN: 14305124
SCHRAUBEN
aus £0,53
aus £0,53
# 013
MPN: 11197774
Scheibe [D.6.4-12X2.4]
aus £0,54
aus £0,54
# 014
MPN: 10441390
HALTERUNG MIT HÜLSE
aus £0,53
aus £0,53
# 015
MPN: 233600
SCHRAUBE [M6X12]
aus £0,54
aus £0,54
# 016
MPN: 232777
ZUCHT
aus £5,47
aus £5,47
# 017
MPN: 11197774
Scheibe [D.6.4-12X2.4]
aus £0,54
aus £0,54
# 018
MPN: 241161
GABEL
Gültig ab Engine: 124392.
aus £14,42
aus £14,42
# 019
MPN: 137192
ODER DICHTUNG
aus £0,53
aus £0,53
