Nicht für Fahrzeuge mit: Skyhook-System.
-part-diagram-06.11.1.webp)

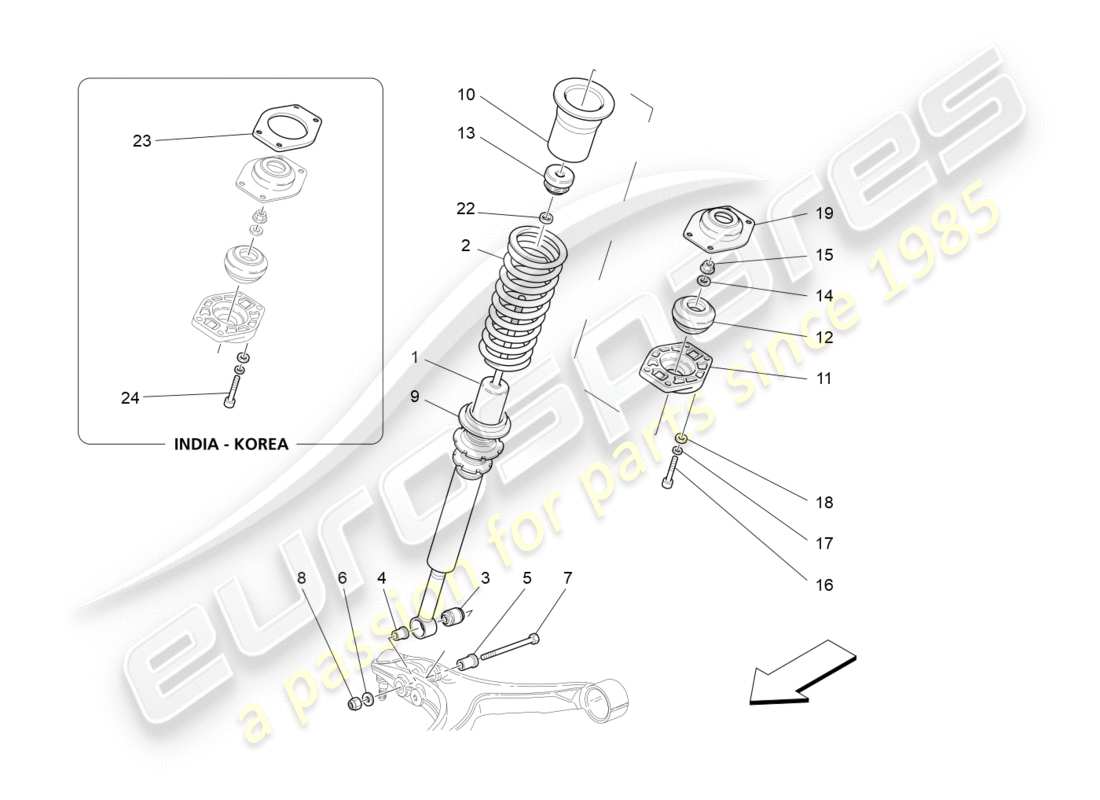

06.11.1 - vordere Stoßdämpfervorrichtungen
Maserati GranTurismo (2009) FRONT SHOCK ABSORBER DEVICES Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 230031
Vorderer Stoßdämpfer
(gültig für: AUTOMATISCH)
Ersetzung
Ersetzung
# 001
MPN: 239551
Vorderer Stoßdämpfer
Gültig ab Assembly: 0 - 66947. (gültig für: CAMBIOCORSA | 4700 cc)
Ersetzung
Ersetzung
# 001
MPN: 306173
Vorderer Stoßdämpfer
Gültig ab Assembly: 0 - 66947. (gültig für: CAMBIOCORSA | 4700 cc)
aus £384,63
aus £384,63
Dieses Teil ersetzt die Teilenummer 239551
# 001
MPN: 306179
Vorderer Stoßdämpfer
(gültig für: AUTOMATIC | 4200 cc)
aus £401,15
aus £401,15
Dieses Teil ersetzt die Teilenummer 230031
# 002
MPN: 900027815

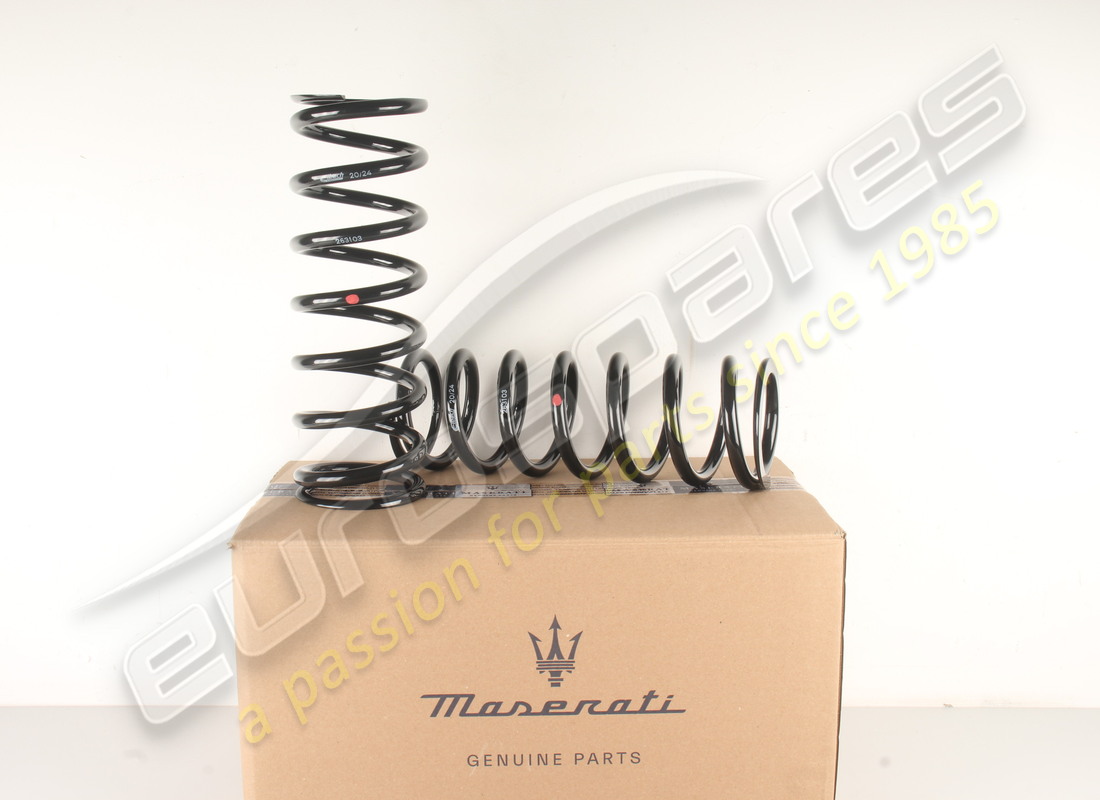

VORDERES PAARFEDERN-KIT
Gültig ab Assembly: 0 - 54105.
aus £180,57
aus £180,57
Dieses Teil ersetzt die Teilenummer 216363
# 003
MPN: 157630
KUGELGELENK
aus £48,50
aus £48,50
# 004
MPN: 191823
BUCHSE
aus £9,41
aus £9,41
# 005
MPN: 187059
BUCHSE
aus £9,41
aus £9,41
# 006
MPN: 203663
Scheibe
aus £3,45
aus £3,45
# 007
MPN: 16241234
SCHRAUBEN
aus £5,98
aus £5,98
# 008
MPN: 203666
NUSS
aus £0,57
aus £0,57
# 009
MPN: 235219
INNEN FÜR FRÜHLING
aus £11,87
aus £11,87
# 010
MPN: 212517
OBERER ABSTANDSHALTER
aus £3,62
aus £3,62
# 010
MPN: 238358
OBERER ABSTANDSHALTER
aus £17,58
aus £17,58
# 011
MPN: 231388
Scheibe
aus £64,87
aus £64,87
Dieses Teil ersetzt die Teilenummer 225875
# 012
MPN: 204606
HYPERBLOCK
Gültig ab Assembly: 0 - 91906. (gültig für: CAMBIOCORSA | 4700 cc)
aus £79,67
aus £79,67
# 012
MPN: 228842
HYPERBLOCK
(gültig für: AUTOMATISCH)
aus £39,03
aus £39,03
# 013
MPN: 233122
STOSSDÄMPFERPOLSTER
Gültig ab Assembly: 0 - 91906. (gültig für: CAMBIOCORSA | 4700 cc)
aus £19,27
aus £19,27
# 013
MPN: 233125
STOSSDÄMPFERPOLSTER
(gültig für: AUTOMATISCH)
aus £10,08
aus £10,08
# 014
MPN: 13550524
Scheibe
aus £0,47
aus £0,47
# 015
MPN: 137826
NUSS
aus £1,95
aus £1,95
# 016
MPN: 14306634
SCHRAUBEN
aus £0,71
aus £0,71
# 017
MPN: 11194074
Scheibe
aus £0,53
aus £0,53
# 018
MPN: 14496524
Scheibe [D. 8.40-17 X1.6]
aus £0,51
aus £0,51
# 019
MPN: 279627
OBERE Scheibe
Gültig ab Assembly: 0 - 61842.
aus £11,52
aus £11,52
Dieses Teil ersetzt die Teilenummer 190332
# 022
MPN: 305155
RING #EINZELENTLEERUNG#
aus £27,00
aus £27,00
Dieses Teil ersetzt die Teilenummer 157104 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 023
MPN: 239278
ABSTANDSHALTER #INDIEN – KOREA – NUR FÜR DIE FAHRZEUGE IN DER LISTE DES ANGEHÄNGTEN PDF-DOKUMENTS BESTELLEN#
(gültig für: 4700 cc)
aus £24,39
aus £24,39
# 023
MPN: 239278
ABSTANDSHALTER #INDIEN – KOREA – NUR FÜR DIE FAHRZEUGE IN DER LISTE DES ANGEHÄNGTEN PDF-DOKUMENTS BESTELLEN#
Gültig ab Assembly: 0 - 91906. (gültig für: 4700 cc)
aus £24,39
aus £24,39
# 024
MPN: 14306934
SCHRAUBE #INDIEN – KOREA – NUR FÜR DIE FAHRZEUGE IN DER LISTE DES ANGEHÄNGTEN PDF-DOKUMENTS BESTELLEN#
aus £0,93
aus £0,93
