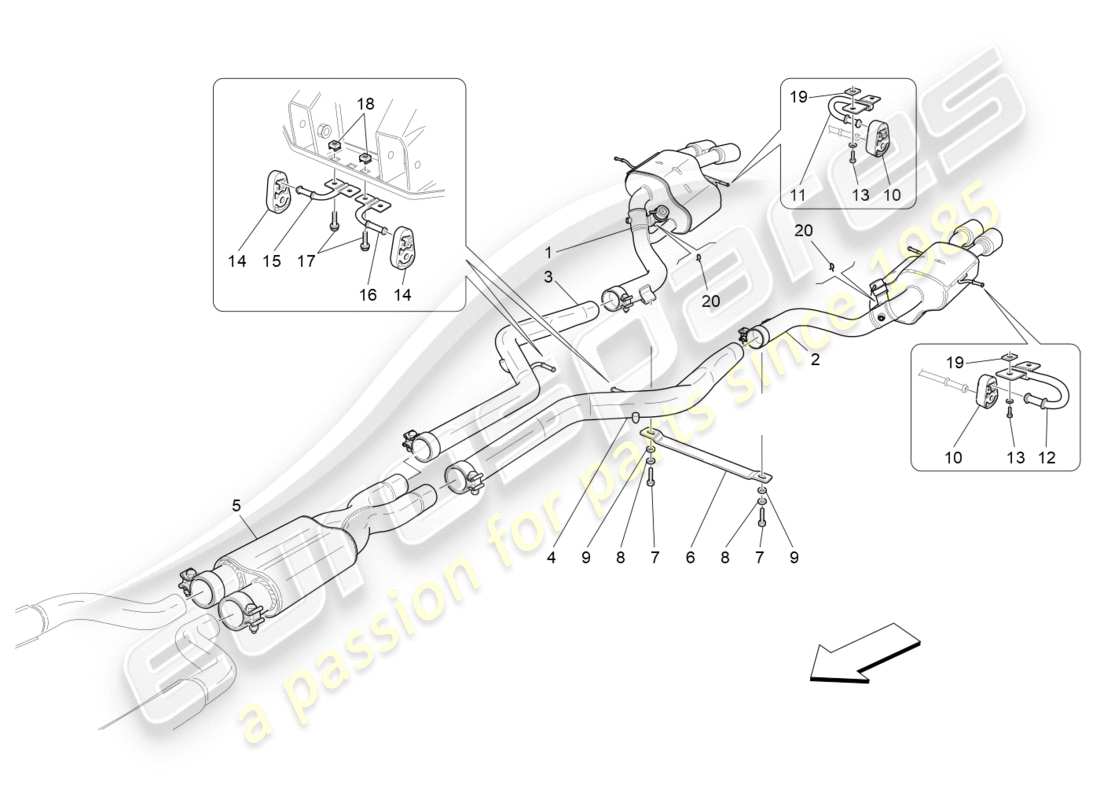

01.81.1 - SCHALLDÄMPFER
Maserati GranTurismo (2011) SILENCERS Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 255947
HINTERER RECHTER SCHALLDÄMPFER
Gültig ab Assembly: 49658. Nicht für Fahrzeuge mit: Special Edition. (gültig für: AUTOMATIC | 4700 cc | KANADA, USA)
aus £1.780,01
aus £1.780,01
# 001
MPN: 255949
HINTERER SCHALLDÄMPFER RECHTS #SCHWARZER HECKSCHALLDÄMPFER#
Gültig ab Assembly: 49658. Passend für Fahrzeuge mit: MC Sport Line Version. Nicht für Fahrzeuge mit: Special Edition. (gültig für: AUTOMATIC | 4700 cc | KANADA, USA)
aus £1.583,86
aus £1.583,86
Dieses Teil ersetzt die Teilenummer 251973
# 001
MPN: 255951
HINTERER RECHTER SCHALLDÄMPFER
Gültig ab Assembly: 49658 - 66947. Nicht für Fahrzeuge mit: Special Edition. (gültig für: AUTOMATIC | 4700 cc)
aus £1.604,95
aus £1.604,95
# 001
MPN: 257203
HINTERER SCHALLDÄMPFER RECHTS #SCHWARZER HECKSCHALLDÄMPFER#
Gültig ab Assembly: 49658. Passend für Fahrzeuge mit: MC Sport Line Version. Nicht für Fahrzeuge mit: Special Edition. (gültig für: AUTOMATIK | 4700 cm³ | AUSTRALIEN, CHINA, EUROPA, JAPAN, JAPAN (RH DRIVE), MITTLERER OSTEN, SÜDAFRIKA, TAIWAN, VEREINIGTES KÖNIGREICH)
aus £770,58
aus £770,58
# 001
MPN: 262202
HINTERER RECHTER SCHALLDÄMPFER
Gültig ab Assembly: 48991 - 87853. Nicht für Fahrzeuge mit: Special Edition. (gültig für: AUTOMATIC | 4200 cc)
aus £1.266,55
aus £1.266,55
Dieses Teil ersetzt die Teilenummer 255945
# 001
MPN: 262207
HINTERER RECHTER SCHALLDÄMPFER
Gültig ab Assembly: 49658 - 87853. Passend für Fahrzeuge mit: MC Sport Line Version. Nicht für Fahrzeuge mit: Special Edition. (gültig für: AUTOMATIC | 4200 cc)
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 257665
# 002
MPN: 255948
HINTERER SCHALLDÄMPFER LINKS
Gültig ab Assembly: 49658. Nicht für Fahrzeuge mit: Special Edition. (gültig für: AUTOMATIC | 4700 cc | KANADA, USA)
aus £1.960,58
aus £1.960,58
# 002
MPN: 255950
HINTERER SCHALLDÄMPFER LINKS #SCHWARZER HECKSCHALLDÄMPFER#
Gültig ab Assembly: 49658. Passend für Fahrzeuge mit: MC Sport Line Version. Nicht für Fahrzeuge mit: Special Edition. (gültig für: AUTOMATIC | 4700 cc | KANADA, USA)
aus £1.583,86
aus £1.583,86
Dieses Teil ersetzt die Teilenummer 251974
# 002
MPN: 255952
HINTERER SCHALLDÄMPFER LINKS
Gültig ab Assembly: 49658 - 66947. Nicht für Fahrzeuge mit: Special Edition. (gültig für: AUTOMATIC | 4700 cc)
aus £1.500,84
aus £1.500,84
# 002
MPN: 257204
HINTERER SCHALLDÄMPFER LINKS #SCHWARZER HECKSCHALLDÄMPFER#
Gültig ab Assembly: 49658. Passend für Fahrzeuge mit: MC Sport Line Version. Nicht für Fahrzeuge mit: Special Edition. (gültig für: AUTOMATIK | 4700 cm³ | AUSTRALIEN, CHINA, EUROPA, JAPAN, JAPAN (RH DRIVE), MITTLERER OSTEN, SÜDAFRIKA, TAIWAN, VEREINIGTES KÖNIGREICH)
aus £1.450,20
aus £1.450,20
# 002
MPN: 262203
HINTERER SCHALLDÄMPFER LINKS
Gültig ab Assembly: 48991 - 87853. Nicht für Fahrzeuge mit: Special Edition. (gültig für: AUTOMATIC | 4200 cc)
aus £1.362,08
aus £1.362,08
Dieses Teil ersetzt die Teilenummer 255946
# 002
MPN: 262208
HINTERER SCHALLDÄMPFER LINKS
Gültig ab Assembly: 49658 - 87853. Passend für Fahrzeuge mit: MC Sport Line Version. Nicht für Fahrzeuge mit: Special Edition. (gültig für: AUTOMATIC | 4200 cc)
aus £1.240,01
aus £1.240,01
Dieses Teil ersetzt die Teilenummer 257666
# 003
MPN: 228583
RECHTES AUSPUFFVERLÄNGERUNGSROHR
(gültig für: AUTOMATISCH)
aus £99,13
aus £99,13
# 004
MPN: 228584
AUSPUFFVERLÄNGERUNGSROHR LINKS
(gültig für: AUTOMATISCH)
aus £99,13
aus £99,13
# 005
MPN: 228235
ZENTRALSCHALLDÄMPFER
(gültig für: AUTOMATISCH)
aus £561,59
aus £561,59
# 006
MPN: 201251
ABSTANDSHALTER
(gültig für: AUTOMATISCH)
aus £66,85
aus £66,85
# 007
MPN: 16043224
SCHRAUBEN
(gültig für: AUTOMATISCH)
aus £0,53
aus £0,53
# 008
MPN: 12601374
Scheibe [D. 8,40-15X 0,8]
(gültig für: AUTOMATISCH)
aus £0,54
aus £0,54
# 009
MPN: 12638524
Scheibe
(gültig für: AUTOMATISCH)
aus £0,54
aus £0,54
# 010
MPN: 211577
PUFFER FÜR UNTERSTÜTZUNG
(gültig für: AUTOMATISCH)
aus £8,26
aus £8,26
# 011
MPN: 230087
Halterung
(gültig für: AUTOMATISCH)
aus £11,31
aus £11,31
# 012
MPN: 230395
Halterung
(gültig für: AUTOMATISCH)
aus £11,31
aus £11,31
# 013
MPN: 16281921
SCHRAUBE #M 8X14 – MENGE 4 FÜR FAHRZEUGE MIT ABSTANDSHALTER POS. 19#
(gültig für: AUTOMATISCH)
aus £1,64
aus £1,64
# 013
MPN: 16287221
SCHRAUBE #M 8X25 – GÜLTIG FÜR FAHRZEUGE MIT ABSTANDSHALTER POS. 19#
(gültig für: AUTOMATISCH)
aus £0,51
aus £0,51
# 014
MPN: 211577
PUFFER FÜR UNTERSTÜTZUNG
(gültig für: AUTOMATISCH)
aus £8,26
aus £8,26
# 015
MPN: 224778
RECHTE HALTERUNG
(gültig für: AUTOMATISCH)
aus £10,77
aus £10,77
# 016
MPN: 224777
Linke Halterung
(gültig für: AUTOMATISCH)
aus £10,77
aus £10,77
# 017
MPN: 16281921
SCHRAUBEN
(gültig für: AUTOMATISCH)
aus £1,64
aus £1,64
# 018
MPN: 67330700
NUSS
(gültig für: AUTOMATISCH)
aus £1,39
aus £1,39
# 019
MPN: 222808
DISTANZSTÜCK #MÖGLICHE MONTAGE#
(gültig für: AUTOMATISCH)
aus £5,41
aus £5,41
# 020
MPN: 980145501
SPLIT PIN
(gültig für: AUTOMATISCH)
aus £70,46
aus £70,46
