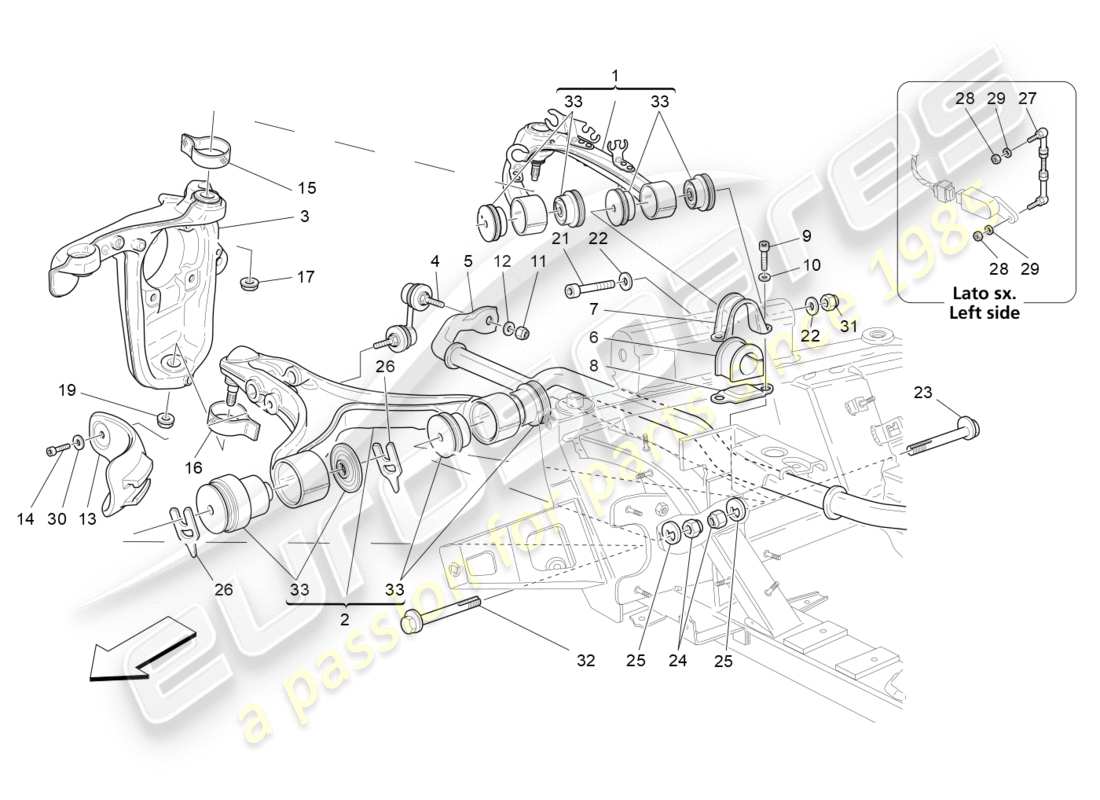

06.10.1 - Vorderradaufhängung
Maserati GranTurismo (2015) FRONT SUSPENSION Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 000
MPN: 980139893
RECHTER VORDERRADAUFHÄNGUNGSSATZ
Gültig ab Assembly: 43929.
aus £1.183,72
aus £1.183,72
Dieses Teil ersetzt die Teilenummer 900027749
# 000
MPN: 980139894
LINKES VORDERRADAUFHÄNGUNGS-KIT
Gültig ab Assembly: 43929.
aus £1.183,72
aus £1.183,72
Dieses Teil ersetzt die Teilenummer 900027750
# 001
-
LINKE VORDERE OBERHEBELBAUGRUPPE #CODE IST NICHT SEPARAT VERFÜGBAR, BESTELLCODE KOMPLETTES AUFHÄNGUNGSKIT#
# 001
-
RECHTE VORDERE OBERHEBELBAUGRUPPE #CODE IST NICHT SEPARAT VERFÜGBAR, BESTELLCODE KOMPLETTES AUFHÄNGUNGSSATZ#
# 002
-
LINKE VORDERE UNTERE HEBELBAUGRUPPE #CODE IST NICHT SEPARAT VERFÜGBAR, BESTELLCODE KOMPLETTES AUFHÄNGUNGSKIT#
# 002
-
RECHTE VORDERE UNTERE HEBELBAUGRUPPE #CODE IST NICHT SEPARAT VERFÜGBAR, BESTELLCODE KOMPLETTES AUFHÄNGUNGSKIT#
# 003
-
KOMPLETTE LINKE VORDERNABENHALTERUNG #CODE IST NICHT SEPARAT ERHÄLTLICH, BESTELLCODE KOMPLETTES AUFHÄNGUNGSKIT#
# 003
-
KOMPLETTE RECHTE VORDERNABENHALTERUNG #CODE IST NICHT SEPARAT ERHÄLTLICH, BESTELLCODE KOMPLETTES AUFHÄNGUNGSKIT#
# 004
MPN: 259572
KUGELSPURSTANGE #RECHTE SEITE#
aus £54,57
aus £54,57
Dieses Teil ersetzt die Teilenummer 162619
# 004
MPN: 259573
KUGELSPURSTANGE #LINKE SEITE#
aus £50,14
aus £50,14
Dieses Teil ersetzt die Teilenummer 162620
# 005
MPN: 234647
STABILISATORSTANGE
aus £82,98
aus £82,98
# 006
MPN: 192737
BAR-PUFFER
aus £10,69
aus £10,69
# 007
MPN: 271290
OBERE UNTERSTÜTZUNG
aus £5,71
aus £5,71
Dieses Teil ersetzt die Teilenummer 192773
# 008
MPN: 271288
UNTERE UNTERSTÜTZUNG
aus £4,07
aus £4,07
Dieses Teil ersetzt die Teilenummer 192772
# 009
MPN: 14307534
SCHRAUBEN
aus £1,59
aus £1,59
# 010
MPN: 12604574
Scheibe
aus £0,53
aus £0,53
# 011
MPN: 102742
NUSS
aus £0,53
aus £0,53
# 012
MPN: 12601474
Scheibe [D.10,50-21X 1,0]
aus £0,54
aus £0,54
# 013
MPN: 239645
LH-LUFTSTRÖMUNGSKLAPPE
aus £26,55
aus £26,55
# 013
MPN: 239646
RECHTE LUFTSTRÖMUNGSKLAPPE
aus £26,55
aus £26,55
# 014
MPN: 255624
SCHRAUBEN
Ersetzung
Ersetzung
# 014
MPN: 314290
SCHRAUBEN
aus £1,64
aus £1,64
Dieses Teil ersetzt die Teilenummer 255624
# 015
MPN: 386600416
Gelenkschutz
aus £3,85
aus £3,85
# 016
MPN: 386600416
Gelenkschutz
aus £3,85
aus £3,85
# 017
MPN: 245240
MUTTER #GÜLTIG FÜR FAHRZEUGE MIT AUFHÄNGUNGSSATZ 900027749/900027750 (POS.0)#
Gültig ab Assembly: 34854.
aus £4,30
aus £4,30
# 019
MPN: 245240
MUTTER #GÜLTIG FÜR FAHRZEUGE MIT AUFHÄNGUNGSSATZ 900027749/900027750 (POS.0)#
Gültig ab Assembly: 43929.
aus £4,30
aus £4,30
# 019
MPN: 247308
MUTTER ZUM EINSTELLEN DES AUFHÄNGUNGSHEBELS #NUR VORFESTZIEHEN#
aus £7,94
aus £7,94
# 021
MPN: 15977934
SCHRAUBEN
aus £6,03
aus £6,03
# 022
MPN: 13550634
Scheibe
aus £2,46
aus £2,46
# 023
MPN: 260768
SCHRAUBEN
Gültig ab Assembly: 63506.
aus £30,56
aus £30,56
# 024
MPN: 203795
NUSS
aus £1,31
aus £1,31
Dieses Teil ersetzt die Teilenummer 183417 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 025
MPN: 240877
Scheibe
Gültig ab Assembly: 34854.
aus £4,10
aus £4,10
# 026
MPN: 198038
DISTANZSTÜCK #DICKE MM. 0,50#
aus £3,35
aus £3,35
# 026
MPN: 198039
DISTANZSTÜCK #DICKE MM. 0,75#
aus £3,28
aus £3,28
# 026
MPN: 198040
DISTANZSTÜCK #DICKE MM. 1,00#
aus £3,20
aus £3,20
# 026
MPN: 198041
DISTANZSTÜCK #DICKE MM. 1,75#
aus £2,63
aus £2,63
# 026
MPN: 198042
DISTANZSTÜCK #DICKE MM. 3,00#
aus £3,52
aus £3,52
# 026
MPN: 295191
DISTANZSTÜCK #DICKE MM. 1,25#
aus £2,63
aus £2,63
# 027
MPN: 188629
SPURSTANGE FÜR LICHTPOTENTIOMETER
aus £20,48
aus £20,48
# 028
MPN: 102741
NUSS
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12575421
# 029
MPN: 14498824
Scheibe [D.6.4-16.3X1]
aus £0,54
aus £0,54
# 030
MPN: 12641024
Scheibe
aus £1,25
aus £1,25
# 031
MPN: 203795
NUSS
aus £1,31
aus £1,31
Dieses Teil ersetzt die Teilenummer 183417 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 032
MPN: 260767
SCHRAUBEN
Gültig ab Assembly: 63506.
aus £31,06
aus £31,06
# 033
MPN: 980139889
BUCHSEN-KIT FÜR VORDERRADAUFHÄNGUNG
aus £162,75
aus £162,75
Dieses Teil ersetzt die Teilenummer 273809
