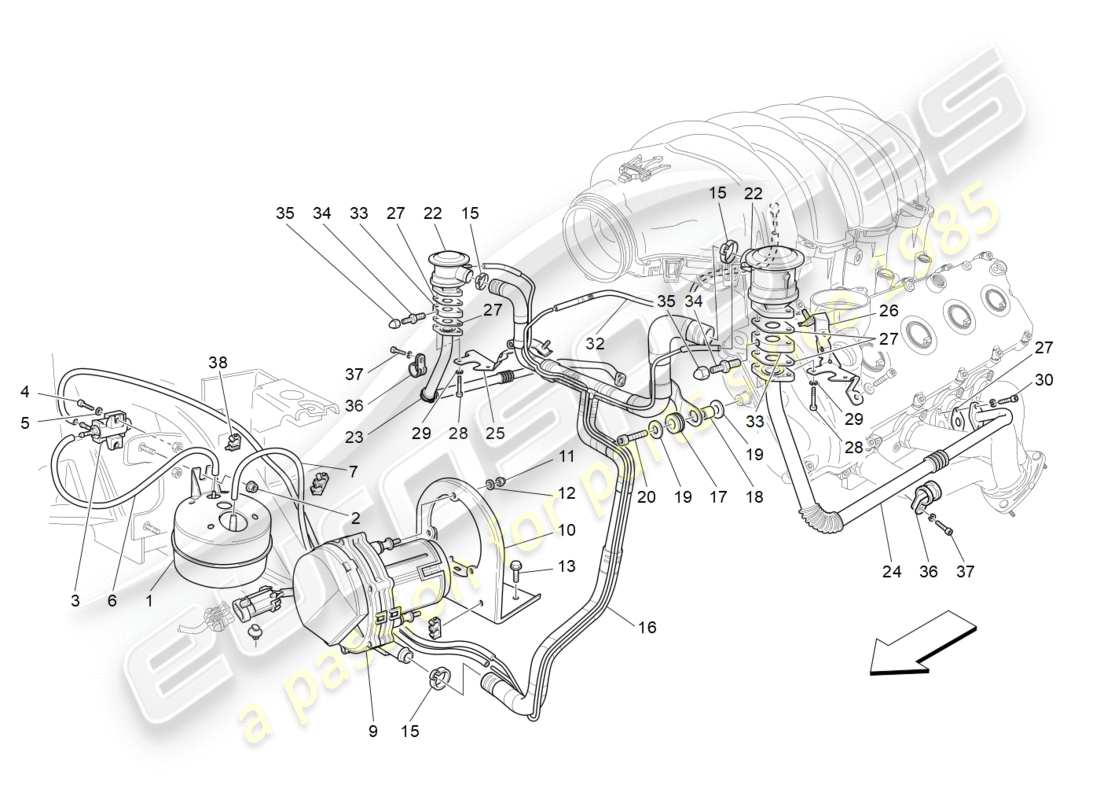

01.50.2 - zusätzliches Luftsystem
Maserati GranTurismo (2016) ADDITIONAL AIR SYSTEM Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 330328400
VAKUUMBEHÄLTER
Gültig ab Assembly: 47217.
aus £9,40
aus £9,40
# 002
MPN: 14059211
NUT [M6]
Gültig ab Assembly: 47217.
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 675000181
# 003
MPN: 184363
EIN/AUS-MAGNETVENTIL
Gültig ab Assembly: 47217. Gültig ab Engine: 0 - 283379.
Ersetzung
Ersetzung
# 003
MPN: 315769
EIN/AUS-MAGNETVENTIL
Gültig ab Assembly: 47217.
aus £16,18
aus £16,18
Dieses Teil ersetzt die Teilenummer 184363
# 004
MPN: 14304624
SCHRAUBEN
Gültig ab Assembly: 47217.
aus £0,47
aus £0,47
# 005
MPN: 12601174
Scheibe [D.5.3-11X0.5]
Gültig ab Assembly: 47217.
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 675000100
# 006
MPN: 238513
ÄRMEL
Gültig ab Assembly: 47217.
aus £1,30
aus £1,30
Dieses Teil ersetzt die Teilenummer 200131
# 007
MPN: 246373
ÄRMEL
Gültig ab Assembly: 47217.
aus £2,24
aus £2,24
# 009
MPN: 181197
SEKUNDÄRLUFTPUMPE
Gültig ab Assembly: 47217.
aus £157,99
aus £157,99
# 010
MPN: 215965
LUFTPUMPEN-BEFESTIGUNGSHALTERUNG
Gültig ab Assembly: 47217.
aus £12,53
aus £12,53
# 011
MPN: 102948
NUSS
Gültig ab Assembly: 47217.
aus £0,47
aus £0,47
# 012
MPN: 12601274
Scheibe [D. 6,40-12X 0,5]
Gültig ab Assembly: 47217.
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12601270
# 013
MPN: 16285924
SCHRAUBEN
Gültig ab Assembly: 47217.
aus £0,47
aus £0,47
# 015
MPN: 226356
KLEMME
Gültig ab Assembly: 47217.
aus £0,53
aus £0,53
# 016
MPN: 241777
LUFTFÜHRUNGSROHR ZU VENTILEN SORT.
Gültig ab Assembly: 47217.
aus £121,68
aus £121,68
# 017
MPN: 219456
VIBRATIONSDÄMPFENDE LAGERUNG
Gültig ab Assembly: 47217.
aus £1,45
aus £1,45
Dieses Teil ersetzt die Teilenummer 315520375
# 018
MPN: 219457
ABSTANDSHALTER
Gültig ab Assembly: 47217.
aus £15,07
aus £15,07
# 019
MPN: 12647727
Scheibe
Gültig ab Assembly: 47217.
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12647729
# 020
MPN: 231618
SCHRAUBE [M6X20]
Gültig ab Assembly: 47217.
aus £0,47
aus £0,47
# 022
MPN: 171175
SEKUNDÄRLUFTVENTIL
Gültig ab Assembly: 47217.
aus £106,35
aus £106,35
# 023
MPN: 226274
RECHTES LUFTVENTILROHR
Gültig ab Assembly: 47217.
aus £53,96
aus £53,96
# 024
MPN: 226275
LH-LUFTVENTILROHR
Gültig ab Assembly: 47217.
aus £123,83
aus £123,83
# 025
MPN: 227001
BEFESTIGUNGSHALTERUNG DES RECHTEN LUFTVENTILS
Gültig ab Assembly: 47217.
aus £5,45
aus £5,45
# 026
MPN: 227000
LH-LUFTVENTIL-BEFESTIGUNGSHALTERUNG
Gültig ab Assembly: 47217.
aus £7,89
aus £7,89
# 027
MPN: 186781
Dichtung
Gültig ab Assembly: 69592.
aus £2,94
aus £2,94
# 028
MPN: 231618
SCHRAUBE [M6X20]
Gültig ab Assembly: 69592.
aus £0,47
aus £0,47
# 029
MPN: 127494
Scheibe
Gültig ab Assembly: 47217.
aus £0,53
aus £0,53
# 030
MPN: 231616
SCHRAUBE [M6X14]
Gültig ab Assembly: 47217.
aus £0,47
aus £0,47
# 032
MPN: 230835
GUMMISCHLAUCH
Gültig ab Assembly: 47217.
aus £13,37
aus £13,37
# 036
MPN: 10441590
HALTERUNG MIT HÜLSE
Gültig ab Assembly: 47217.
aus £0,47
aus £0,47
# 037
MPN: 233600
SCHRAUBE [M6X12]
Gültig ab Assembly: 47217.
aus £0,47
aus £0,47
# 038
MPN: 209928
CLIP
Gültig ab Assembly: 47217.
aus £0,77
aus £0,77
