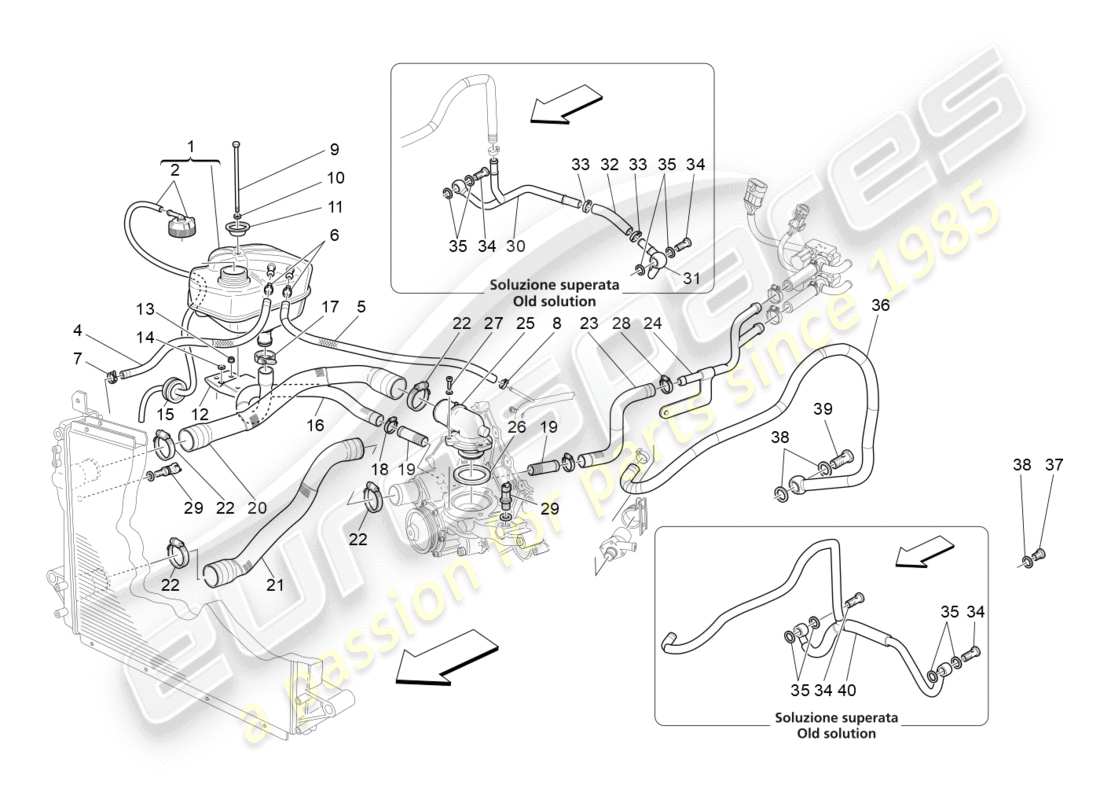

01.71.1 - KÜHLSYSTEM: NOURICE UND LINIEN
Maserati GranTurismo (2016) COOLING SYSTEM: NOURICE AND LINES Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 296547

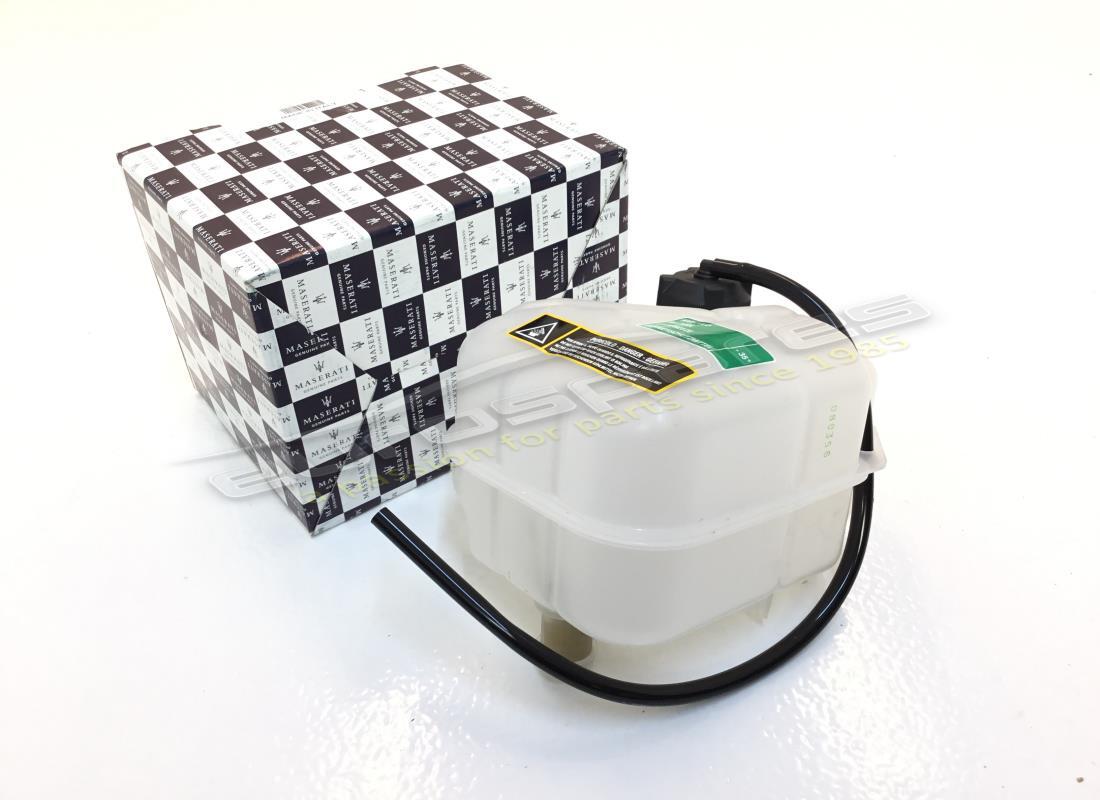

AUSDEHNUNGSBEHÄLTERBAUGRUPPE
aus £43,40
aus £43,40
Dieses Teil ersetzt die Teilenummer 226973
# 002
MPN: 980145477
STECKER FÜR CPL-TANK
aus £12,53
aus £12,53
Dieses Teil ersetzt die Teilenummer 46556738
# 004
MPN: 230562
ENTLÜFTUNGSROHR VOM AUSDEHNUNGSBEHÄLTER ZUM KÜHLER
aus £15,34
aus £15,34
# 005
MPN: 241141
ENTLÜFTUNGSROHR VOM AUSDEHNUNGSBEHÄLTER ZUM BUNDY
aus £21,98
aus £21,98
Dieses Teil ersetzt die Teilenummer 230563
# 006
MPN: 13125470
KRAGEN
aus £0,53
aus £0,53
# 007
MPN: 13000190
SCHRAUBKRAGEN
aus £0,54
aus £0,54
# 008
MPN: 13000390
SCHRAUBKRAGEN
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 13121170 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 009
MPN: 60607472
SCHRAUBEN
aus £5,00
aus £5,00
# 010
MPN: 12601274
Scheibe [D. 6,40-12X 0,5]
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12601270
# 011
MPN: 82404496
Scheibe
aus £1,89
aus £1,89
# 012
MPN: 228422
Halterung
aus £7,93
aus £7,93
# 013
MPN: 14065921
NUSS
aus £0,47
aus £0,47
# 014
MPN: 12646634
Scheibe
aus £1,90
aus £1,90
# 015
MPN: 228047
KABELBUCHSE
aus £4,29
aus £4,29
# 016
MPN: 227136
ROHR VON NOURICE ZUR WASSERPUMPE
aus £40,12
aus £40,12
# 017
MPN: 13000590
SCHRAUBKRAGEN
aus £0,47
aus £0,47
# 018
MPN: 13000190
SCHRAUBKRAGEN
aus £0,54
aus £0,54
# 019
MPN: 228438
GEWINDEVERBINDUNG
aus £3,90
aus £3,90
# 020
MPN: 221355
DRUCKROHR VOM MOTOR ZUM KÜHLER
Gültig ab Assembly: 0 - 87853.
aus £38,02
aus £38,02
# 021
MPN: 221356
RÜCKLAUFLEITUNG VOM KÜHLER ZUM MOTOR
Gültig ab Assembly: 0 - 87853.
aus £24,51
aus £24,51
# 022
MPN: 13000790
SCHRAUBKRAGEN
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 312420106
# 023
MPN: 69418200
GUMMISCHLAUCH ZUR WASSERPUMPE
aus £16,34
aus £16,34
# 024
MPN: 69417100
STARRES ROHR
aus £29,94
aus £29,94
# 025
MPN: 230890
THERMOSTATABDECKUNG MIT MANOMETER
aus £88,71
aus £88,71
Dieses Teil ersetzt die Teilenummer 224623
# 026
MPN: 137873
Dichtung
aus £2,86
aus £2,86
# 027
MPN: 231617
SCHRAUBE [M6X18]
aus £0,47
aus £0,47
# 028
MPN: 13097090
KRAGEN
aus £2,38
aus £2,38
# 029
MPN: 180137
WASSERTEMPERATURSENSOR
aus £8,12
aus £8,12
# 030
MPN: 224788
WASSERLEITUNG VOM RECHTEN ZYLINDERKOPF
Ersetzung
Ersetzung
# 030
MPN: 240324
WASSERLEITUNG VOM RECHTEN ZYLINDERKOPF
Gültig ab Engine: 0 - 145105.
aus £266,21
aus £266,21
Dieses Teil ersetzt die Teilenummer 224788
# 031
MPN: 240323
WASSERLEITUNG VOM LINKEN ZYLINDERKOPF
aus £235,91
aus £235,91
Dieses Teil ersetzt die Teilenummer 226370
# 032
MPN: 227489
ÄRMEL
aus £7,37
aus £7,37
# 033
MPN: 178053
KLEMME
aus £0,70
aus £0,70
# 034
MPN: 203787
EINFÜLLHALS
aus £4,71
aus £4,71
# 035
MPN: 10259960
Dichtung
aus £0,47
aus £0,47
# 036
MPN: 241253
WASSERLEITUNG VOM ZYLINDERKOPF
Gültig ab Engine: 156874.
aus £64,70
aus £64,70
# 037
MPN: 280597
GEWINDESTECKER
aus £1,82
aus £1,82
Dieses Teil ersetzt die Teilenummer 10300811
# 038
MPN: 10259960
Dichtung
aus £0,47
aus £0,47
# 039
MPN: 203787
EINFÜLLHALS
aus £4,71
aus £4,71
# 040
MPN: 240318
WASSERLEITUNG VOM ZYLINDERKOPF
Gültig ab Engine: 145106 - 156873.
aus £266,21
aus £266,21
