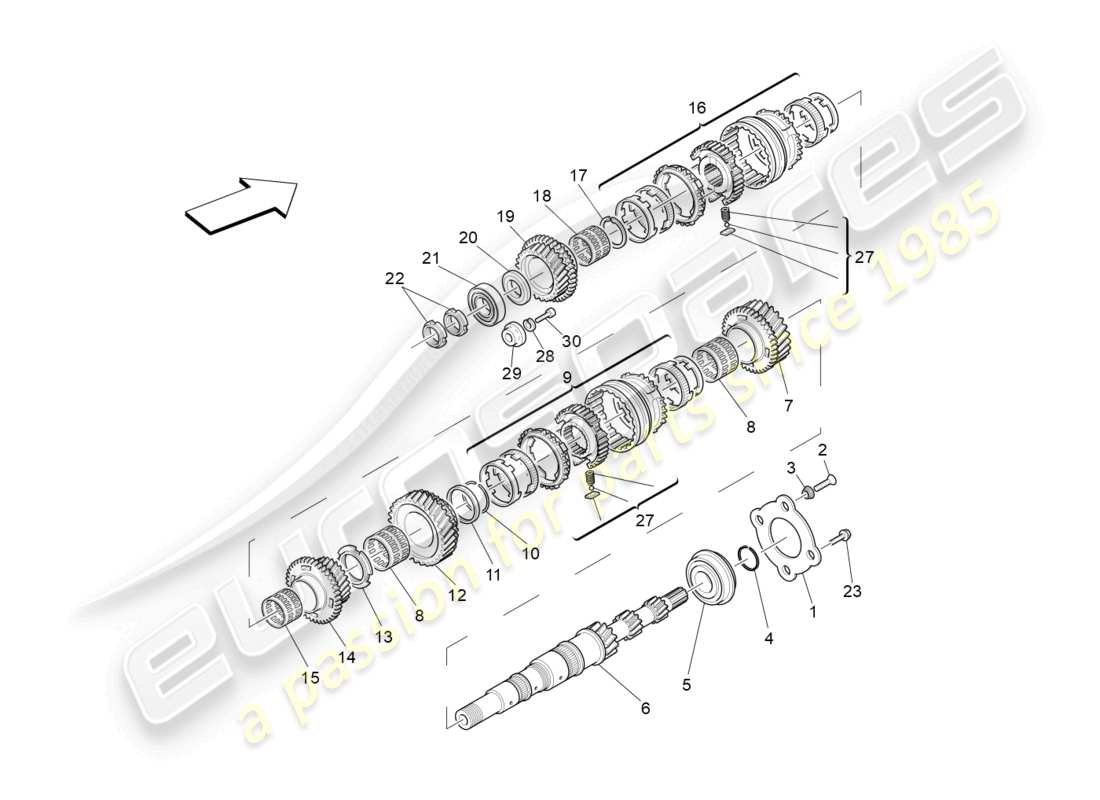

03.11.1 - Hauptwellengetriebe
Maserati Granturismo MC Stradale (2013) MAIN SHAFT GEARS Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 200983
PLATTE
aus £28,26
aus £28,26
# 002
MPN: 14442021
SCHRAUBEN
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 14442020
# 003
MPN: 12606979
Scheibe
aus £1,96
aus £1,96
# 004
MPN: 184042
SICHERUNGSRING
aus £7,39
aus £7,39
# 005
MPN: 198618
KUGELLAGER
aus £80,25
aus £80,25
# 006
MPN: 220014
GETRIEBE-HAUPTWELLE
aus £1.058,33
aus £1.058,33
# 007
MPN: 214796
RITZEL FÜR 5TH ZAHNRAD
aus £2.150,15
aus £2.150,15
# 008
MPN: 184015
ROLLENKÄFIG
aus £25,14
aus £25,14
# 009
MPN: 185166
5TH UND 6TH GANG KOMPLETTE SYNCHRONISATOR
aus £840,27
aus £840,27
# 010
MPN: 184011
SICHERUNGSRING
aus £4,74
aus £4,74
# 011
MPN: 183970
ABSTANDSHALTER FÜR RITZEL FÜR ZAHNRAD 6TH
aus £58,35
aus £58,35
# 012
MPN: 214797
RITZEL FÜR 6TH ZAHNRAD
aus £221,73
aus £221,73
# 013
MPN: 184010
RINGMUTTER
aus £101,43
aus £101,43
# 014
MPN: 214794
RITZEL FÜR 3RD ZAHNRAD
aus £2.034,81
aus £2.034,81
# 015
MPN: 184014
ROLLENKÄFIG
aus £11,42
aus £11,42
# 016
MPN: 185165
3RD UND 4TH GANG KOMPLETTE SYNCHRONISATOR
aus £968,96
aus £968,96
# 017
MPN: 184042
SICHERUNGSRING
aus £7,39
aus £7,39
# 018
MPN: 184005
ROLLENKÄFIG
aus £12,95
aus £12,95
# 019
MPN: 214795
RITZEL FÜR 4TH ZAHNRAD
aus £1.944,11
aus £1.944,11
# 020
MPN: 183973
Scheibe
aus £25,64
aus £25,64
# 021
MPN: 184021
ROLLENLAGER
aus £87,43
aus £87,43
# 022
MPN: 184012
RINGMUTTER
aus £15,38
aus £15,38
# 023
MPN: 16287124
SCHRAUBEN
aus £0,69
aus £0,69
Dieses Teil ersetzt die Teilenummer 16297921
# 027
MPN: 188320
PAD FÜR SYNCHRONISATOR-/KUGEL-/FEDER-AUSTAUSCHSATZ
aus £7,80
aus £7,80
# 028
MPN: 238108
Scheibe
aus £0,54
aus £0,54
# 029
MPN: 183985
BUCHSE
aus £8,91
aus £8,91
# 030
MPN: 14305731
SCHRAUBEN
aus £0,53
aus £0,53
