Gültig ab Assembly: 0 - 91906.
-part-diagram-03.12.1.webp)

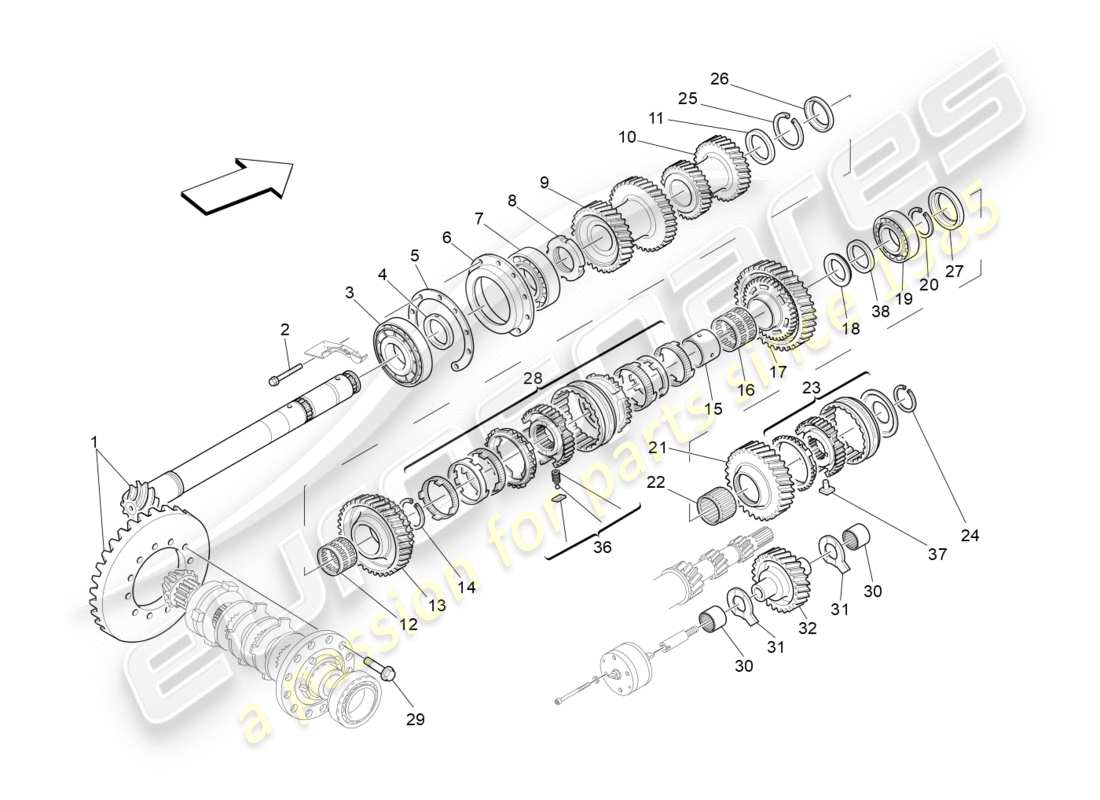

03.12.1 - Wellenräder verlegen
Maserati GRANTURISMO S (2013) LAY SHAFT GEARS Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 219689
VOLLSTÄNDIGES SCHNEIDER-SET
(gültig für: CAMBIOCORSA | AUSTRALIEN, CHINA, EUROPA, JAPAN, JAPAN (RH DRIVE), MITTLERER OSTEN, SÜDAFRIKA, TAIWAN, VEREINIGTES KÖNIGREICH)
aus £1.309,32
aus £1.309,32
# 002
MPN: 16287734
SCHRAUBEN
(gültig für: CAMBIOCORSA | AUSTRALIEN, CHINA, EUROPA, JAPAN, JAPAN (RH DRIVE), MITTLERER OSTEN, SÜDAFRIKA, TAIWAN, VEREINIGTES KÖNIGREICH)
aus £0,73
aus £0,73
Dieses Teil ersetzt die Teilenummer 16287731, die wir auf Lager haben
# 003
MPN: 185022
ROLLENLAGER
(gültig für: CAMBIOCORSA | AUSTRALIEN, CHINA, EUROPA, JAPAN, JAPAN (RH DRIVE), MITTLERER OSTEN, SÜDAFRIKA, TAIWAN, VEREINIGTES KÖNIGREICH)
aus £87,86
aus £87,86
# 004
MPN: 219717
DISTANZRING #DICKE MM. 8,60#
(gültig für: CAMBIOCORSA | AUSTRALIEN, CHINA, EUROPA, JAPAN, JAPAN (RH DRIVE), MITTLERER OSTEN, SÜDAFRIKA, TAIWAN, VEREINIGTES KÖNIGREICH)
aus £54,39
aus £54,39
# 005
MPN: 185042
DISTANZRING #DICKE MM. 2,8#
(gültig für: CAMBIOCORSA | AUSTRALIEN, CHINA, EUROPA, JAPAN, JAPAN (RH DRIVE), MITTLERER OSTEN, SÜDAFRIKA, TAIWAN, VEREINIGTES KÖNIGREICH)
aus £5,66
aus £5,66
# 005
MPN: 185043
DISTANZRING #DICKE MM. 2,5 – MÖGLICHE MONTAGE#
(gültig für: CAMBIOCORSA | AUSTRALIEN, CHINA, EUROPA, JAPAN, JAPAN (RH DRIVE), MITTLERER OSTEN, SÜDAFRIKA, TAIWAN, VEREINIGTES KÖNIGREICH)
aus £9,79
aus £9,79
# 005
MPN: 185044
DISTANZRING #DICKE MM. 2,2 – MÖGLICHE MONTAGE#
(gültig für: CAMBIOCORSA | AUSTRALIEN, CHINA, EUROPA, JAPAN, JAPAN (RH DRIVE), MITTLERER OSTEN, SÜDAFRIKA, TAIWAN, VEREINIGTES KÖNIGREICH)
aus £15,22
aus £15,22
# 006
MPN: 219718
LAGERUNTERSTÜTZUNG
(gültig für: CAMBIOCORSA | AUSTRALIEN, CHINA, EUROPA, JAPAN, JAPAN (RH DRIVE), MITTLERER OSTEN, SÜDAFRIKA, TAIWAN, VEREINIGTES KÖNIGREICH)
aus £87,50
aus £87,50
# 007
MPN: 219720
ROLLENLAGER
(gültig für: CAMBIOCORSA | AUSTRALIEN, CHINA, EUROPA, JAPAN, JAPAN (RH DRIVE), MITTLERER OSTEN, SÜDAFRIKA, TAIWAN, VEREINIGTES KÖNIGREICH)
aus £62,52
aus £62,52
# 008
MPN: 196667
RINGMUTTER
(gültig für: CAMBIOCORSA | AUSTRALIEN, CHINA, EUROPA, JAPAN, JAPAN (RH DRIVE), MITTLERER OSTEN, SÜDAFRIKA, TAIWAN, VEREINIGTES KÖNIGREICH)
aus £32,68
aus £32,68
# 009
MPN: 214802
3RD UND 4TH ANGETRIEBENES ZAHNRAD
(gültig für: CAMBIOCORSA | AUSTRALIEN, CHINA, EUROPA, JAPAN, JAPAN (RH DRIVE), MITTLERER OSTEN, SÜDAFRIKA, TAIWAN, VEREINIGTES KÖNIGREICH)
aus £340,58
aus £340,58
# 010
MPN: 214801
5TH UND 6TH ANGETRIEBENES ZAHNRAD
(gültig für: CAMBIOCORSA | AUSTRALIEN, CHINA, EUROPA, JAPAN, JAPAN (RH DRIVE), MITTLERER OSTEN, SÜDAFRIKA, TAIWAN, VEREINIGTES KÖNIGREICH)
aus £321,32
aus £321,32
# 011
MPN: 188497
DISTANZSTÜCK #DICKE MM. 6,25#
(gültig für: CAMBIOCORSA | AUSTRALIEN, CHINA, EUROPA, JAPAN, JAPAN (RH DRIVE), MITTLERER OSTEN, SÜDAFRIKA, TAIWAN, VEREINIGTES KÖNIGREICH)
aus £28,59
aus £28,59
# 011
MPN: 212457
DISTANZSTÜCK #DICKE MM. 6,00 – ALS ALTERNATIVE#
(gültig für: CAMBIOCORSA | AUSTRALIEN, CHINA, EUROPA, JAPAN, JAPAN (RH DRIVE), MITTLERER OSTEN, SÜDAFRIKA, TAIWAN, VEREINIGTES KÖNIGREICH)
aus £67,85
aus £67,85
# 012
MPN: 184014
ROLLENKÄFIG
(gültig für: CAMBIOCORSA | AUSTRALIEN, CHINA, EUROPA, JAPAN, JAPAN (RH DRIVE), MITTLERER OSTEN, SÜDAFRIKA, TAIWAN, VEREINIGTES KÖNIGREICH)
aus £10,49
aus £10,49
# 013
MPN: 220016
KOMPLETTES RITZEL FÜR ZAHNRAD 2ND
(gültig für: CAMBIOCORSA | AUSTRALIEN, CHINA, EUROPA, JAPAN, JAPAN (RH DRIVE), MITTLERER OSTEN, SÜDAFRIKA, TAIWAN, VEREINIGTES KÖNIGREICH)
aus £196,85
aus £196,85
# 014
MPN: 183976
SICHERUNGSRING #DICKE MM. 2,10#
(gültig für: CAMBIOCORSA | AUSTRALIEN, CHINA, EUROPA, JAPAN, JAPAN (RH DRIVE), MITTLERER OSTEN, SÜDAFRIKA, TAIWAN, VEREINIGTES KÖNIGREICH)
aus £6,73
aus £6,73
# 014
MPN: 185036
SICHERUNGSRING #DICKE MM. 1,85 – MÖGLICHE MONTAGE#
(gültig für: CAMBIOCORSA | AUSTRALIEN, CHINA, EUROPA, JAPAN, JAPAN (RH DRIVE), MITTLERER OSTEN, SÜDAFRIKA, TAIWAN, VEREINIGTES KÖNIGREICH)
aus £19,67
aus £19,67
# 014
MPN: 185037
SICHERUNGSRING #DICKE MM. 1,60 – MÖGLICHE MONTAGE#
(gültig für: CAMBIOCORSA | AUSTRALIEN, CHINA, EUROPA, JAPAN, JAPAN (RH DRIVE), MITTLERER OSTEN, SÜDAFRIKA, TAIWAN, VEREINIGTES KÖNIGREICH)
aus £24,06
aus £24,06
# 015
MPN: 183971
BUCHSE
(gültig für: CAMBIOCORSA | AUSTRALIEN, CHINA, EUROPA, JAPAN, JAPAN (RH DRIVE), MITTLERER OSTEN, SÜDAFRIKA, TAIWAN, VEREINIGTES KÖNIGREICH)
aus £43,35
aus £43,35
# 016
MPN: 184016
ROLLENKÄFIG
(gültig für: CAMBIOCORSA | AUSTRALIEN, CHINA, EUROPA, JAPAN, JAPAN (RH DRIVE), MITTLERER OSTEN, SÜDAFRIKA, TAIWAN, VEREINIGTES KÖNIGREICH)
aus £12,61
aus £12,61
# 017
MPN: 220015
KOMPLETTES RITZEL FÜR ZAHNRAD 1ST
(gültig für: CAMBIOCORSA | AUSTRALIEN, CHINA, EUROPA, JAPAN, JAPAN (RH DRIVE), MITTLERER OSTEN, SÜDAFRIKA, TAIWAN, VEREINIGTES KÖNIGREICH)
aus £196,85
aus £196,85
# 018
MPN: 183972
RING #DICKE MM. 5,10#
(gültig für: CAMBIOCORSA | AUSTRALIEN, CHINA, EUROPA, JAPAN, JAPAN (RH DRIVE), MITTLERER OSTEN, SÜDAFRIKA, TAIWAN, VEREINIGTES KÖNIGREICH)
aus £43,33
aus £43,33
# 018
MPN: 185040
RING #DICKE MM. 4,85 – MÖGLICHE MONTAGE#
(gültig für: CAMBIOCORSA | AUSTRALIEN, CHINA, EUROPA, JAPAN, JAPAN (RH DRIVE), MITTLERER OSTEN, SÜDAFRIKA, TAIWAN, VEREINIGTES KÖNIGREICH)
aus £23,32
aus £23,32
# 018
MPN: 185041
RING #DICKE MM. 4,60 – MÖGLICHE MONTAGE#
(gültig für: CAMBIOCORSA | AUSTRALIEN, CHINA, EUROPA, JAPAN, JAPAN (RH DRIVE), MITTLERER OSTEN, SÜDAFRIKA, TAIWAN, VEREINIGTES KÖNIGREICH)
aus £20,61
aus £20,61
# 019
MPN: 184020
ROLLENLAGER
(gültig für: CAMBIOCORSA | AUSTRALIEN, CHINA, EUROPA, JAPAN, JAPAN (RH DRIVE), MITTLERER OSTEN, SÜDAFRIKA, TAIWAN, VEREINIGTES KÖNIGREICH)
aus £79,50
aus £79,50
# 020
MPN: 184042
SICHERUNGSRING
(gültig für: CAMBIOCORSA | AUSTRALIEN, CHINA, EUROPA, JAPAN, JAPAN (RH DRIVE), MITTLERER OSTEN, SÜDAFRIKA, TAIWAN, VEREINIGTES KÖNIGREICH)
aus £6,92
aus £6,92
# 021
MPN: 198602
KOMPLETTES RITZEL FÜR DEN RÜCKWÄRTSGANG
Gültig ab Assembly: 0 - 77966. (gültig für: CAMBIOCORSA | AUSTRALIEN, CHINA, EUROPA, JAPAN, JAPAN (RH DRIVE), MITTLERER OSTEN, SÜDAFRIKA, TAIWAN, VEREINIGTES KÖNIGREICH)
aus £640,96
aus £640,96
# 022
MPN: 184018
ROLLENKÄFIG
(gültig für: CAMBIOCORSA | AUSTRALIEN, CHINA, EUROPA, JAPAN, JAPAN (RH DRIVE), MITTLERER OSTEN, SÜDAFRIKA, TAIWAN, VEREINIGTES KÖNIGREICH)
aus £15,73
aus £15,73
# 023
MPN: 326260
RÜCKWÄRTSGANG-KOMPLETTER SYNCHRONISATOR #TÜREN SIE BEIDE P/N 326259 UND 326260 ZUSAMMEN AUS, UM DIESEN AUSTAUSCH RICHTIG ZU UNTERSTÜTZEN#
(gültig für: CAMBIOCORSA | AUSTRALIEN, CHINA, EUROPA, JAPAN, JAPAN (RH DRIVE), MITTLERER OSTEN, SÜDAFRIKA, TAIWAN, VEREINIGTES KÖNIGREICH)
aus £1.220,88
aus £1.220,88
Dieses Teil ersetzt die Teilenummer 193439
# 024
MPN: 184041
SICHERUNGSRING
(gültig für: CAMBIOCORSA | AUSTRALIEN, CHINA, EUROPA, JAPAN, JAPAN (RH DRIVE), MITTLERER OSTEN, SÜDAFRIKA, TAIWAN, VEREINIGTES KÖNIGREICH)
aus £2,55
aus £2,55
# 025
MPN: 183976
SICHERUNGSRING #DICKE MM. 2,10#
(gültig für: CAMBIOCORSA | AUSTRALIEN, CHINA, EUROPA, JAPAN, JAPAN (RH DRIVE), MITTLERER OSTEN, SÜDAFRIKA, TAIWAN, VEREINIGTES KÖNIGREICH)
aus £6,73
aus £6,73
# 025
MPN: 185036
SICHERUNGSRING #DICKE MM. 1,85 – MÖGLICHE MONTAGE#
(gültig für: CAMBIOCORSA | AUSTRALIEN, CHINA, EUROPA, JAPAN, JAPAN (RH DRIVE), MITTLERER OSTEN, SÜDAFRIKA, TAIWAN, VEREINIGTES KÖNIGREICH)
aus £19,67
aus £19,67
# 025
MPN: 185037
SICHERUNGSRING #DICKE MM. 1,60 – MÖGLICHE MONTAGE#
(gültig für: CAMBIOCORSA | AUSTRALIEN, CHINA, EUROPA, JAPAN, JAPAN (RH DRIVE), MITTLERER OSTEN, SÜDAFRIKA, TAIWAN, VEREINIGTES KÖNIGREICH)
aus £24,06
aus £24,06
# 026
MPN: 203800
RING #DICKE MM. 7,6#
(gültig für: CAMBIOCORSA | AUSTRALIEN, CHINA, EUROPA, JAPAN, JAPAN (RH DRIVE), MITTLERER OSTEN, SÜDAFRIKA, TAIWAN, VEREINIGTES KÖNIGREICH)
aus £13,62
aus £13,62
# 026
MPN: 203801
RING #DICKE MM. 7,3 – ALS ALTERNATIVE#
(gültig für: CAMBIOCORSA | AUSTRALIEN, CHINA, EUROPA, JAPAN, JAPAN (RH DRIVE), MITTLERER OSTEN, SÜDAFRIKA, TAIWAN, VEREINIGTES KÖNIGREICH)
aus £26,21
aus £26,21
# 027
MPN: 200979
ABSTANDSHALTER
(gültig für: CAMBIOCORSA | AUSTRALIEN, CHINA, EUROPA, JAPAN, JAPAN (RH DRIVE), MITTLERER OSTEN, SÜDAFRIKA, TAIWAN, VEREINIGTES KÖNIGREICH)
aus £34,88
aus £34,88
# 028
MPN: 185164
1ST UND 2ND GANG KOMPLETTE SYNCHRONISATOR
(gültig für: CAMBIOCORSA | AUSTRALIEN, CHINA, EUROPA, JAPAN, JAPAN (RH DRIVE), MITTLERER OSTEN, SÜDAFRIKA, TAIWAN, VEREINIGTES KÖNIGREICH)
aus £740,63
aus £740,63
# 029
MPN: 183909
SCHRAUBEN
(gültig für: CAMBIOCORSA | AUSTRALIEN, CHINA, EUROPA, JAPAN, JAPAN (RH DRIVE), MITTLERER OSTEN, SÜDAFRIKA, TAIWAN, VEREINIGTES KÖNIGREICH)
aus £3,36
aus £3,36
# 030
MPN: 184017
NADELLAGER
(gültig für: CAMBIOCORSA | AUSTRALIEN, CHINA, EUROPA, JAPAN, JAPAN (RH DRIVE), MITTLERER OSTEN, SÜDAFRIKA, TAIWAN, VEREINIGTES KÖNIGREICH)
aus £4,88
aus £4,88
# 031
MPN: 183975
RING
(gültig für: CAMBIOCORSA | AUSTRALIEN, CHINA, EUROPA, JAPAN, JAPAN (RH DRIVE), MITTLERER OSTEN, SÜDAFRIKA, TAIWAN, VEREINIGTES KÖNIGREICH)
aus £14,04
aus £14,04
# 032
MPN: 198612
Leerlaufgetriebe für den Rückwärtsgang
(gültig für: CAMBIOCORSA | AUSTRALIEN, CHINA, EUROPA, JAPAN, JAPAN (RH DRIVE), MITTLERER OSTEN, SÜDAFRIKA, TAIWAN, VEREINIGTES KÖNIGREICH)
aus £373,55
aus £373,55
# 036
MPN: 188320
PAD FÜR SYNCHRONISATOR-/KUGEL-/FEDER-AUSTAUSCHSATZ
(gültig für: CAMBIOCORSA | AUSTRALIEN, CHINA, EUROPA, JAPAN, JAPAN (RH DRIVE), MITTLERER OSTEN, SÜDAFRIKA, TAIWAN, VEREINIGTES KÖNIGREICH)
aus £6,75
aus £6,75
# 037
MPN: 193440
PADS/SYNCHRO-RÜCKWÄRTSGANG-KIT
(gültig für: CAMBIOCORSA | AUSTRALIEN, CHINA, EUROPA, JAPAN, JAPAN (RH DRIVE), MITTLERER OSTEN, SÜDAFRIKA, TAIWAN, VEREINIGTES KÖNIGREICH)
aus £2,32
aus £2,32
Dieses Teil ersetzt die Teilenummer 193484
# 038
MPN: 182326
ABSTANDSHALTER
(gültig für: CAMBIOCORSA | AUSTRALIEN, CHINA, EUROPA, JAPAN, JAPAN (RH DRIVE), MITTLERER OSTEN, SÜDAFRIKA, TAIWAN, VEREINIGTES KÖNIGREICH)
aus £39,82
aus £39,82
-part-diagram-03.13.1.webp "MASERATI GRANTURISMO S (2013) INNERE KONTROLLEN TEILEDIAGRAMM")
-part-diagram-03.21.1.webp "MASERATI GRANTURISMO S (2013) DIFFERENTIAL- UND HINTERACHSWELLEN TEILEDIAGRAMM")
-part-diagram-03.21.2.webp "MASERATI GRANTURISMO S (2013) DIFFERENTIAL- UND HINTERACHSWELLEN TEILEDIAGRAMM")
-part-diagram-03.30.1.webp "MASERATI GRANTURISMO S (2013) GETRIEBEWELLE TEILEDIAGRAMM")
-part-diagram-03.30.2.webp "MASERATI GRANTURISMO S (2013) GETRIEBEWELLE TEILEDIAGRAMM")
-part-diagram-03.40.1.webp "MASERATI GRANTURISMO S (2013) GETRIEBEAKTIVIERUNGSHYDRAULIK: ANTRIEBSEINHEIT TEILEDIAGRAMM")
-part-diagram-03.41.1.webp "MASERATI GRANTURISMO S (2013) GETRIEBEAKTIVIERUNGSHYDRAULIK: TANK UND PUMPE TEILEDIAGRAMM")
-part-diagram-03.50.1.webp "MASERATI GRANTURISMO S (2013) SCHMIERUNG UND KÜHLUNG DES GETRIEBEÖLS TEILEDIAGRAMM")
-part-diagram-03.50.2.webp "MASERATI GRANTURISMO S (2013) SCHMIERUNG UND KÜHLUNG DES GETRIEBEÖLS TEILEDIAGRAMM")
-part-diagram-03.90.1.webp "MASERATI GRANTURISMO S (2013) ELEKTRONISCHE STEUERUNG (GETRIEBE) TEILEDIAGRAMM")
-part-diagram-04.00.1.webp "MASERATI GRANTURISMO S (2013) BREMSSERVOSYSTEM TEILEDIAGRAMM")
-part-diagram-04.10.1.webp "MASERATI GRANTURISMO S (2013) BREMSVORRICHTUNGEN AN VORDERRÄDERN TEILEDIAGRAMM")
-part-diagram-04.11.1.webp "MASERATI GRANTURISMO S (2013) BREMSVORRICHTUNGEN AN HINTERRÄDERN TEILEDIAGRAMM")
-part-diagram-04.20.1.webp "MASERATI GRANTURISMO S (2013) LINIEN TEILEDIAGRAMM")
-part-diagram-04.20.2.webp "MASERATI GRANTURISMO S (2013) LINIEN TEILEDIAGRAMM")
-part-diagram-04.30.1.webp "MASERATI GRANTURISMO S (2013) FESTSTELLBREMSE TEILEDIAGRAMM")
-part-diagram-04.90.1.webp "MASERATI GRANTURISMO S (2013) BREMSSTEUERSYSTEME TEILEDIAGRAMM")
-part-diagram-05.00.1.webp "MASERATI GRANTURISMO S (2013) LENKSÄULE UND LENKRADEINHEIT TEILEDIAGRAMM")
-part-diagram-05.10.1.webp "MASERATI GRANTURISMO S (2013) KOMPLETTE LENKZAHNEINHEIT TEILEDIAGRAMM")
-part-diagram-05.20.1.webp "MASERATI GRANTURISMO S (2013) KOMPLETTE PEDALBOARD-EINHEIT TEILEDIAGRAMM")
-part-diagram-06.00.1.webp "MASERATI GRANTURISMO S (2013) RÄDER UND REIFEN TEILEDIAGRAMM")
-part-diagram-06.10.1.webp "MASERATI GRANTURISMO S (2013) VORDERRADAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-06.11.1.webp "MASERATI GRANTURISMO S (2013) VORDERE STOßDÄMPFERVORRICHTUNGEN TEILEDIAGRAMM")
-part-diagram-06.11.2.webp "MASERATI GRANTURISMO S (2013) VORDERE STOßDÄMPFERVORRICHTUNGEN TEILEDIAGRAMM")
-part-diagram-06.12.1.webp "MASERATI GRANTURISMO S (2013) VORDERES UNTERGESTELL TEILEDIAGRAMM")
-part-diagram-06.20.1.webp "MASERATI GRANTURISMO S (2013) HINTERRADAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-06.21.1.webp "MASERATI GRANTURISMO S (2013) HINTERE STOßDÄMPFERVORRICHTUNGEN TEILEDIAGRAMM")
-part-diagram-06.21.2.webp "MASERATI GRANTURISMO S (2013) HINTERE STOßDÄMPFERVORRICHTUNGEN TEILEDIAGRAMM")
-part-diagram-06.22.1.webp "MASERATI GRANTURISMO S (2013) HINTERES FAHRGESTELL TEILEDIAGRAMM")
-part-diagram-06.22.2.webp "MASERATI GRANTURISMO S (2013) HINTERES FAHRGESTELL TEILEDIAGRAMM")
-part-diagram-06.90.1.webp "MASERATI GRANTURISMO S (2013) ELEKTRONISCHE STEUERUNG (AUFHÄNGUNG) TEILEDIAGRAMM")
-part-diagram-06.95.0.webp "MASERATI GRANTURISMO S (2013) CPL. RÄDER TEILEDIAGRAMM")
-part-diagram-07.00.2.webp "MASERATI GRANTURISMO S (2013) FRONT-AIRBAG-SYSTEM TEILEDIAGRAMM")
-part-diagram-07.01.1.webp "MASERATI GRANTURISMO S (2013) DEAKTIVIERUNG DES BEIFAHRER-AIRBAG TEILEDIAGRAMM")
-part-diagram-07.02.4.webp "MASERATI GRANTURISMO S (2013) VORDERES SEITENTASCHENSYSTEM TEILEDIAGRAMM")
-part-diagram-07.05.1.webp "MASERATI GRANTURISMO S (2013) CRASH-SENSOREN TEILEDIAGRAMM")
-part-diagram-07.10.1.webp "MASERATI GRANTURISMO S (2013) VORDERE SICHERHEITSGURTE TEILEDIAGRAMM")
-part-diagram-07.11.1.webp "MASERATI GRANTURISMO S (2013) SICHERHEITSGURTE HINTEN TEILEDIAGRAMM")
-part-diagram-07.20.2.webp "MASERATI GRANTURISMO S (2013) REIFENDRUCKKONTROLLSYSTEM TEILEDIAGRAMM")
-part-diagram-07.30.1.webp "MASERATI GRANTURISMO S (2013) STANDARD LIEFERBAR TEILEDIAGRAMM")
-part-diagram-07.30.2.webp "MASERATI GRANTURISMO S (2013) STANDARD LIEFERBAR TEILEDIAGRAMM")
-part-diagram-07.30.4.webp "MASERATI GRANTURISMO S (2013) STANDARD LIEFERBAR TEILEDIAGRAMM")
-part-diagram-07.31.1.webp "MASERATI GRANTURISMO S (2013) AFTER-MARKET-ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-07.31.2.webp "MASERATI GRANTURISMO S (2013) AFTER-MARKET-ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-07.31.3.webp "MASERATI GRANTURISMO S (2013) AFTER-MARKET-ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-08.00.1.webp "MASERATI GRANTURISMO S (2013) EXTERNE FAHRZEUGGERÄTE TEILEDIAGRAMM")
-part-diagram-08.10.1.webp "MASERATI GRANTURISMO S (2013) INTERNE FAHRZEUGGERÄTE TEILEDIAGRAMM")
-part-diagram-08.20.1.webp "MASERATI GRANTURISMO S (2013) ENERGIEERZEUGUNG UND -SPEICHERUNG TEILEDIAGRAMM")
-part-diagram-08.30.3.webp "MASERATI GRANTURISMO S (2013) SCHEINWERFER-CLUSTER TEILEDIAGRAMM")
-part-diagram-08.31.1.webp "MASERATI GRANTURISMO S (2013) RÜCKLICHT-CLUSTER TEILEDIAGRAMM")
-part-diagram-08.32.1.webp "MASERATI GRANTURISMO S (2013) SEITENLICHTCLUSTER TEILEDIAGRAMM")
-part-diagram-08.39.2.webp "MASERATI GRANTURISMO S (2013) STEUERUNG DES BELEUCHTUNGSSYSTEMS TEILEDIAGRAMM")
-part-diagram-08.40.1.webp "MASERATI GRANTURISMO S (2013) A/C-GERÄT: GERÄTE IM MOTORRAUM TEILEDIAGRAMM")
-part-diagram-08.40.2.webp "MASERATI GRANTURISMO S (2013) A/C-GERÄT: GERÄTE IM MOTORRAUM TEILEDIAGRAMM")
-part-diagram-08.40.3.webp "MASERATI GRANTURISMO S (2013) A/C-GERÄT: GERÄTE IM MOTORRAUM TEILEDIAGRAMM")
-part-diagram-08.41.1.webp "MASERATI GRANTURISMO S (2013) A/C-GERÄT: DASHBOARD-GERÄTE TEILEDIAGRAMM")
-part-diagram-08.42.1.webp "MASERATI GRANTURISMO S (2013) KLIMAANLAGE: DIFFUSION TEILEDIAGRAMM")
-part-diagram-08.49.1.webp "MASERATI GRANTURISMO S (2013) A/C-GERÄT: ELEKTRONISCHE STEUERUNG TEILEDIAGRAMM")
-part-diagram-08.50.1.webp "MASERATI GRANTURISMO S (2013) DASHBOARD-GERÄTE TEILEDIAGRAMM")
-part-diagram-08.51.1.webp "MASERATI GRANTURISMO S (2013) MITTELKONSOLENGERÄTE TEILEDIAGRAMM")
-part-diagram-08.51.2.webp "MASERATI GRANTURISMO S (2013) MITTELKONSOLENGERÄTE TEILEDIAGRAMM")
-part-diagram-08.52.1.webp "MASERATI GRANTURISMO S (2013) TÜRGERÄTE TEILEDIAGRAMM")
-part-diagram-08.53.1.webp "MASERATI GRANTURISMO S (2013) ALARM- UND WEGFAHRSPERRESYSTEM TEILEDIAGRAMM")
-part-diagram-08.53.2.webp "MASERATI GRANTURISMO S (2013) ALARM- UND WEGFAHRSPERRESYSTEM TEILEDIAGRAMM")
-part-diagram-08.60.3.webp "MASERATI GRANTURISMO S (2013) HAUPTVERKABELUNG TEILEDIAGRAMM")
-part-diagram-08.60.5.webp "MASERATI GRANTURISMO S (2013) HAUPTVERKABELUNG TEILEDIAGRAMM")
-part-diagram-08.60.6.webp "MASERATI GRANTURISMO S (2013) HAUPTVERKABELUNG TEILEDIAGRAMM")
-part-diagram-08.61.1.webp "MASERATI GRANTURISMO S (2013) RELAIS, SICHERUNGEN UND KÄSTEN TEILEDIAGRAMM")
-part-diagram-08.70.1.webp "MASERATI GRANTURISMO S (2013) SCHALLDIFFUSIONSSYSTEM TEILEDIAGRAMM")
-part-diagram-08.71.2.webp "MASERATI GRANTURISMO S (2013) IT SYSTEM TEILEDIAGRAMM")
-part-diagram-08.71.3.webp "MASERATI GRANTURISMO S (2013) IT SYSTEM TEILEDIAGRAMM")
-part-diagram-08.72.1.webp "MASERATI GRANTURISMO S (2013) EMPFANGS- UND VERBINDUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-09.00.1.webp "MASERATI GRANTURISMO S (2013) KAROSSERIE UND VORDERE AUSSENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-09.01.3.webp "MASERATI GRANTURISMO S (2013) KAROSSERIE UND ZENTRALE AUSSENVERKLEIDUNGEN TEILEDIAGRAMM")
-part-diagram-09.01.4.webp "MASERATI GRANTURISMO S (2013) KAROSSERIE UND ZENTRALE AUSSENVERKLEIDUNGEN TEILEDIAGRAMM")
-part-diagram-09.02.1.webp "MASERATI GRANTURISMO S (2013) KAROSSERIE UND HINTERE AUSSENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-09.03.1.webp "MASERATI GRANTURISMO S (2013) VORDERE STRUKTURRAHMEN UND BLECHPLATTEN TEILEDIAGRAMM")
-part-diagram-09.04.1.webp "MASERATI GRANTURISMO S (2013) ZENTRALE STRUKTURRAHMEN UND BLECHPLATTEN TEILEDIAGRAMM")
-part-diagram-09.05.1.webp "MASERATI GRANTURISMO S (2013) HINTERE STRUKTURRAHMEN UND BLECHPLATTEN TEILEDIAGRAMM")
-part-diagram-09.10.2.webp "MASERATI GRANTURISMO S (2013) FRONTSTOßSTANGE TEILEDIAGRAMM")
-part-diagram-09.11.1.webp "MASERATI GRANTURISMO S (2013) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-09.12.2.webp "MASERATI GRANTURISMO S (2013) PARKSENSOREN TEILEDIAGRAMM")
-part-diagram-09.13.1.webp "MASERATI GRANTURISMO S (2013) RADHAUS UND DECKEL TEILEDIAGRAMM")
-part-diagram-09.14.1.webp "MASERATI GRANTURISMO S (2013) UNTERBODEN- UND UNTERBODENSCHUTZ TEILEDIAGRAMM")
-part-diagram-09.15.1.webp "MASERATI GRANTURISMO S (2013) SCHILDE, VERKLEIDUNGEN UND ABDECKPLATTEN TEILEDIAGRAMM")
-part-diagram-09.15.3.webp "MASERATI GRANTURISMO S (2013) SCHILDE, VERKLEIDUNGEN UND ABDECKPLATTEN TEILEDIAGRAMM")
-part-diagram-09.16.1.webp "MASERATI GRANTURISMO S (2013) VERZIERUNGEN, MARKEN UND SYMBOLE TEILEDIAGRAMM")
-part-diagram-09.17.1.webp "MASERATI GRANTURISMO S (2013) AUFKLEBER UND ETIKETTEN TEILEDIAGRAMM")
-part-diagram-09.20.1.webp "MASERATI GRANTURISMO S (2013) VORDERDECKEL TEILEDIAGRAMM")
-part-diagram-09.21.1.webp "MASERATI GRANTURISMO S (2013) HINTERER DECKEL TEILEDIAGRAMM")
-part-diagram-09.22.1.webp "MASERATI GRANTURISMO S (2013) KRAFTSTOFFTANK-TÜR UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-09.23.1.webp "MASERATI GRANTURISMO S (2013) TASTE ZUM ÖFFNEN DES VORDEREN DECKELS TEILEDIAGRAMM")
-part-diagram-09.24.1.webp "MASERATI GRANTURISMO S (2013) STEUERUNG ZUM ÖFFNEN DER HECKKLAPPE TEILEDIAGRAMM")
-part-diagram-09.30.1.webp "MASERATI GRANTURISMO S (2013) VORDERTÜREN: ZIERBLECHE TEILEDIAGRAMM")
-part-diagram-09.31.1.webp "MASERATI GRANTURISMO S (2013) HAUSTÜREN: MECHANISMEN TEILEDIAGRAMM")
-part-diagram-09.34.1.webp "MASERATI GRANTURISMO S (2013) FENSTER UND FENSTERLEISTEN TEILEDIAGRAMM")
-part-diagram-09.35.1.webp "MASERATI GRANTURISMO S (2013) INNEN- UND AUSSENRÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-09.40.6.webp "MASERATI GRANTURISMO S (2013) VORDERSITZE: VERKLEIDUNGEN TEILEDIAGRAMM")
-part-diagram-09.41.3.webp "MASERATI GRANTURISMO S (2013) VORDERSITZE: MECHANIK UND ELEKTRONIK TEILEDIAGRAMM")
-part-diagram-09.42.6.webp "MASERATI GRANTURISMO S (2013) RÜCKSITZE: VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-09.44.1.webp "MASERATI GRANTURISMO S (2013) VERKLEIDUNGEN UND SEITENVERKLEIDUNGEN DES FAHRZEUGRAUMS B-SÄULE TEILEDIAGRAMM")
-part-diagram-09.45.1.webp "MASERATI GRANTURISMO S (2013) DACH- UND SONNENBLENDE TEILEDIAGRAMM")
-part-diagram-09.46.1.webp "MASERATI GRANTURISMO S (2013) HINTERE HUTABLAGE TEILEDIAGRAMM")
-part-diagram-09.50.1.webp "MASERATI GRANTURISMO S (2013) ARMATURENBRETTEINHEIT TEILEDIAGRAMM")
-part-diagram-09.50.2.webp "MASERATI GRANTURISMO S (2013) ARMATURENBRETTEINHEIT TEILEDIAGRAMM")
-part-diagram-09.51.1.webp "MASERATI GRANTURISMO S (2013) ZUBEHÖRKONSOLE UND MITTELKONSOLE TEILEDIAGRAMM")
-part-diagram-09.52.1.webp "MASERATI GRANTURISMO S (2013) HANDSCHUHFÄCHER TEILEDIAGRAMM")
-part-diagram-09.60.1.webp "MASERATI GRANTURISMO S (2013) PASSAGIERRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-09.61.2.webp "MASERATI GRANTURISMO S (2013) GEPÄCKRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-09.61.3.webp "MASERATI GRANTURISMO S (2013) GEPÄCKRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-09.62.1.webp "MASERATI GRANTURISMO S (2013) SCHALLDÄMMPLATTEN IM FAHRZEUG TEILEDIAGRAMM")
-part-diagram-09.63.1.webp "MASERATI GRANTURISMO S (2013) WÄRMEDÄMMPLATTEN TEILEDIAGRAMM")
-part-diagram-09.63.2.webp "MASERATI GRANTURISMO S (2013) WÄRMEDÄMMPLATTEN TEILEDIAGRAMM")
-part-diagram-01.00.1.webp "MASERATI GRANTURISMO S (2013) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-01.10.1.webp "MASERATI GRANTURISMO S (2013) KURBELMECHANISMUS TEILEDIAGRAMM")
-part-diagram-01.10.2.webp "MASERATI GRANTURISMO S (2013) KURBELMECHANISMUS TEILEDIAGRAMM")
-part-diagram-01.11.1.webp "MASERATI GRANTURISMO S (2013) ZUSATZGERÄTERIEMEN TEILEDIAGRAMM")
-part-diagram-01.20.1.webp "MASERATI GRANTURISMO S (2013) RECHTER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-01.21.1.webp "MASERATI GRANTURISMO S (2013) LINKER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-01.22.1.webp "MASERATI GRANTURISMO S (2013) NOCKENWELLEN DES RECHTEN ZYLINDERKOPFES TEILEDIAGRAMM")
-part-diagram-01.23.1.webp "MASERATI GRANTURISMO S (2013) NOCKENWELLEN DES LINKEN ZYLINDERKOPFES TEILEDIAGRAMM")
-part-diagram-01.24.1.webp "MASERATI GRANTURISMO S (2013) ZEITLICHE KOORDINIERUNG TEILEDIAGRAMM")
-part-diagram-01.25.1.webp "MASERATI GRANTURISMO S (2013) VENTILE TEILEDIAGRAMM")
-part-diagram-01.40.1.webp "MASERATI GRANTURISMO S (2013) ANSAUGKRÜMMER UND DROSSELKLAPPENGEHÄUSE TEILEDIAGRAMM")
-part-diagram-01.41.1.webp "MASERATI GRANTURISMO S (2013) LUFTFILTER, LUFTEINLASS UND KANÄLE TEILEDIAGRAMM")
-part-diagram-01.42.1.webp "MASERATI GRANTURISMO S (2013) TREIBSTOFFTANK TEILEDIAGRAMM")
-part-diagram-01.43.1.webp "MASERATI GRANTURISMO S (2013) KRAFTSTOFFPUMPEN UND VERBINDUNGSLEITUNGEN TEILEDIAGRAMM")
-part-diagram-01.44.1.webp "MASERATI GRANTURISMO S (2013) KRAFTSTOFFDAMPF-REZIRKULATIONSSYSTEM TEILEDIAGRAMM")
-part-diagram-01.50.4.webp "MASERATI GRANTURISMO S (2013) ZUSÄTZLICHES LUFTSYSTEM TEILEDIAGRAMM")
-part-diagram-01.60.1.webp "MASERATI GRANTURISMO S (2013) SCHMIERSYSTEM: KREISLAUF UND SAMMLUNG TEILEDIAGRAMM")
-part-diagram-01.61.1.webp "MASERATI GRANTURISMO S (2013) SCHMIERSYSTEM: PUMPE UND FILTER TEILEDIAGRAMM")
-part-diagram-01.62.1.webp "MASERATI GRANTURISMO S (2013) WÄRMETAUSCHER TEILEDIAGRAMM")
-part-diagram-01.62.2.webp "MASERATI GRANTURISMO S (2013) WÄRMETAUSCHER TEILEDIAGRAMM")
-part-diagram-01.63.1.webp "MASERATI GRANTURISMO S (2013) ÖLDAMPF-REZIRKULATIONSSYSTEM TEILEDIAGRAMM")
-part-diagram-01.70.2.webp "MASERATI GRANTURISMO S (2013) KÜHLUNG: LUFTKÜHLER UND KANÄLE TEILEDIAGRAMM")
-part-diagram-01.71.1.webp "MASERATI GRANTURISMO S (2013) KÜHLSYSTEM: NOURICE UND LINIEN TEILEDIAGRAMM")
-part-diagram-01.71.2.webp "MASERATI GRANTURISMO S (2013) KÜHLSYSTEM: NOURICE UND LINIEN TEILEDIAGRAMM")
-part-diagram-01.72.1.webp "MASERATI GRANTURISMO S (2013) KÜHLSYSTEM: WASSERPUMPE TEILEDIAGRAMM")
-part-diagram-01.80.1.webp "MASERATI GRANTURISMO S (2013) VORKATALYTISCHE KONVERTER UND KATALYTISCHE KONVERTER TEILEDIAGRAMM")
-part-diagram-01.80.2.webp "MASERATI GRANTURISMO S (2013) VORKATALYTISCHE KONVERTER UND KATALYTISCHE KONVERTER TEILEDIAGRAMM")
-part-diagram-01.81.1.webp "MASERATI GRANTURISMO S (2013) SCHALLDÄMPFER TEILEDIAGRAMM")
-part-diagram-01.81.2.webp "MASERATI GRANTURISMO S (2013) SCHALLDÄMPFER TEILEDIAGRAMM")
-part-diagram-01.90.3.webp "MASERATI GRANTURISMO S (2013) ELEKTRONISCHE STEUERUNG: EINSPRITZUNG UND MOTORSTEUERUNG TEILEDIAGRAMM")
-part-diagram-01.90.5.webp "MASERATI GRANTURISMO S (2013) ELEKTRONISCHE STEUERUNG: EINSPRITZUNG UND MOTORSTEUERUNG TEILEDIAGRAMM")
-part-diagram-01.91.1.webp "MASERATI GRANTURISMO S (2013) ELEKTRONISCHE STEUERUNG: MOTORZÜNDUNG TEILEDIAGRAMM")
-part-diagram-02.01.1.webp "MASERATI GRANTURISMO S (2013) BETÄTIGUNGSHYDRAULIKTEILE FÜR F1-GETRIEBE TEILEDIAGRAMM")
-part-diagram-02.11.1.webp "MASERATI GRANTURISMO S (2013) REIBSCHEIBEN UND GEHÄUSE FÜR F1-GETRIEBE TEILEDIAGRAMM")
-part-diagram-02.90.1.webp "MASERATI GRANTURISMO S (2013) ELEKTRONISCHE KUPPLUNGSSTEUERUNG FÜR F1-GETRIEBE TEILEDIAGRAMM")
-part-diagram-03.01.1.webp "MASERATI GRANTURISMO S (2013) FAHRERSTEUERUNG FÜR F1-GETRIEBE TEILEDIAGRAMM")
-part-diagram-03.02.1.webp "MASERATI GRANTURISMO S (2013) FAHRERSTEUERUNG FÜR AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-03.10.1.webp "MASERATI GRANTURISMO S (2013) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-03.10.2.webp "MASERATI GRANTURISMO S (2013) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-03.10.3.webp "MASERATI GRANTURISMO S (2013) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-03.11.1.webp "MASERATI GRANTURISMO S (2013) HAUPTWELLENGETRIEBE TEILEDIAGRAMM")
