Gültig ab Assembly: 66948 - 91906.
-part-diagram-09.10.2.webp)

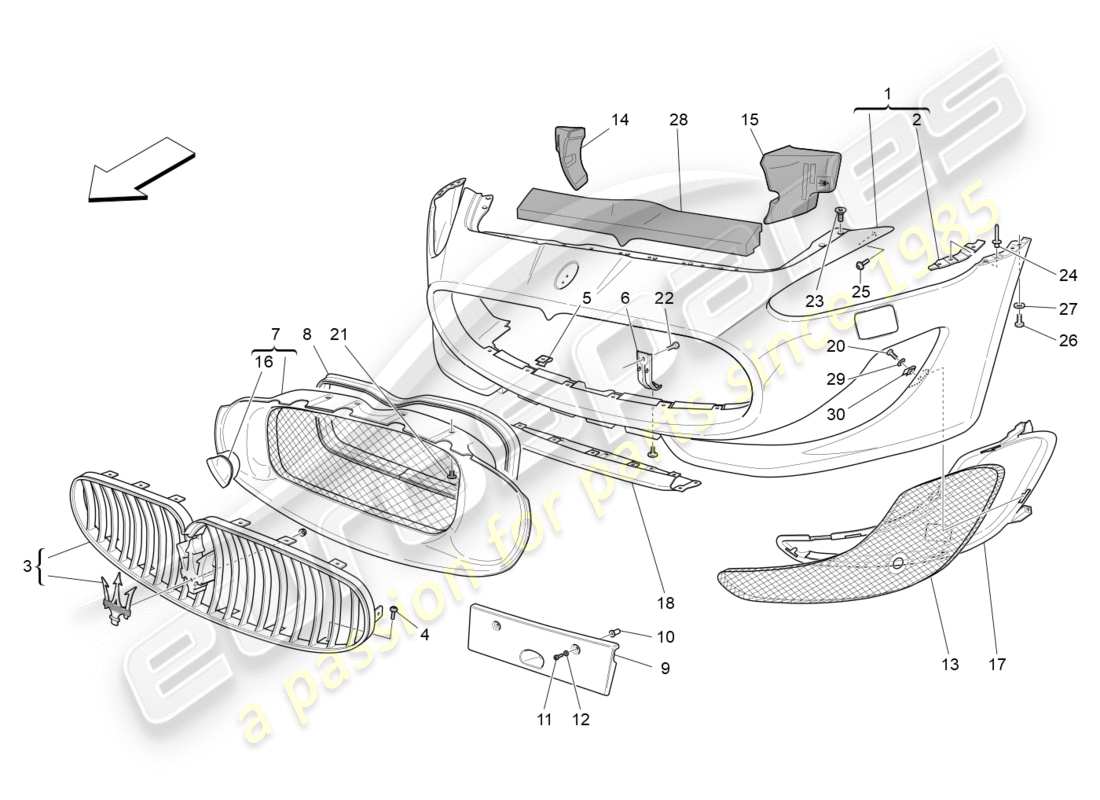

09.10.2 - Frontstoßstange
Maserati GRANTURISMO S (2016) FRONT BUMPER Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 980145442
KOMPLETTE FRONTSTOßSTANGE
Gültig ab Assembly: 66948.
aus £1.672,12
aus £1.672,12
# 002
MPN: 80252400
RECHTE HALTERUNG
aus £38,06
aus £38,06
# 002
MPN: 80252500
Linke Halterung
aus £38,06
aus £38,06
# 003
MPN: 81131500
VORDERGRILL-BAUGRUPPE #SCHWARZ#
Gültig ab Assembly: 66948.
aus £364,80
aus £364,80
# 003
MPN: 84396700
VORDERGRILL-BAUGRUPPE #CHROM#
Gültig ab Assembly: 66948.
Ersetzung
Ersetzung
# 003
MPN: 85110700
VORDERGRILL-BAUGRUPPE #CHROM#
Gültig ab Assembly: 66948. Nicht für Fahrzeuge mit: Special Edition.
aus £459,55
aus £459,55
Dieses Teil ersetzt die Teilenummer 84396700
# 004
MPN: 81145000
SCHRAUBE [M 5] #HÖHE 2MM#
aus £16,58
aus £16,58
# 004
MPN: 83093600
SCHRAUBE [M 5] #HÖHE 1,8MM#
aus £5,60
aus £5,60
# 005
MPN: 67278400
Halterung
aus £1,10
aus £1,10
# 006
MPN: 68635500
Halterung
aus £22,59
aus £22,59
# 007
MPN: 80059700
Luftkanal
(gültig für: AUSTRALIEN, CHINA, EUROPA, JAPAN, JAPAN (RH DRIVE), SÜDAFRIKA, TAIWAN, UK)
aus £230,65
aus £230,65
# 007
MPN: 80305200
Luftkanal
(gültig für: KANADA, MITTLERER OSTEN, USA)
aus £281,56
aus £281,56
# 008
MPN: 80059800
Dichtung
aus £34,74
aus £34,74
# 009
MPN: 84720600
VORDERER KENNZEICHENHALTER
Gültig ab Assembly: 66948. (gültig für: AUSTRALIEN, CHINA, EUROPA, JAPAN, JAPAN (RH DRIVE), SÜDAFRIKA, TAIWAN, UK)
aus £30,32
aus £30,32
# 009
MPN: 84720700
VORDERER KENNZEICHENHALTER
Gültig ab Assembly: 66948. (gültig für: KANADA, MITTLERER OSTEN, USA)
aus £30,32
aus £30,32
# 010
MPN: 66412700
BUCHSE
aus £1,97
aus £1,97
# 011
MPN: 13274377
SCHRAUBE [TCIC PZ M 5X 18]
aus £0,47
aus £0,47
# 012
MPN: 12637807
Scheibe [D 5.15-11X1]
aus £0,52
aus £0,52
# 013
MPN: 84814400
RECHTER FRONTGRILL
Gültig ab Assembly: 66948.
aus £175,50
aus £175,50
# 013
MPN: 84814500
LINKER FRONTGRILL
Gültig ab Assembly: 66948.
aus £163,56
aus £163,56
# 014
MPN: 80305000
VORDERER STOSSDÄMPFER RECHTS
(gültig für: KANADA, MITTLERER OSTEN, USA)
aus £17,83
aus £17,83
# 015
MPN: 80305100
VORDERER STOSSDÄMPFER LINKE SEITE
(gültig für: KANADA, MITTLERER OSTEN, USA)
aus £17,83
aus £17,83
# 016
MPN: 80791400
ANHÄNGERKUPPLUNGSSTECKER
aus £27,56
aus £27,56
# 017
MPN: 84814600
RECHTER GRILLRAHMEN
Gültig ab Assembly: 66948.
aus £37,19
aus £37,19
# 017
MPN: 84814700
LINKER GRILLRAHMEN
Gültig ab Assembly: 66948.
aus £37,19
aus £37,19
# 018
MPN: 84720400
FRONTSPOILER
Gültig ab Assembly: 66948. Nicht für Fahrzeuge mit: Special Edition.
aus £313,34
aus £313,34
# 018
MPN: 84720500
FRONTSPOILER #CARBON#
Gültig ab Assembly: 66948.
aus £1.217,56
aus £1.217,56
# 020
MPN: 297883
SCHRAUBEN
aus £2,53
aus £2,53
Dieses Teil ersetzt die Teilenummer 15688807
# 021
MPN: 51810310
SCHRAUBEN
aus £2,37
aus £2,37
Dieses Teil ersetzt die Teilenummer 46419734
# 022
MPN: 16286024
SCHRAUBE [M 6X 16]
aus £0,47
aus £0,47
# 023
MPN: 51810310
SCHRAUBEN
aus £2,37
aus £2,37
Dieses Teil ersetzt die Teilenummer 46419734
# 024
MPN: 14642791
NIET
aus £3,24
aus £3,24
# 025
MPN: 69089100
SCHRAUBE [M 5]
aus £1,58
aus £1,58
# 026
MPN: 10902524
SCHRAUBE [TE M 6X 22]
aus £0,47
aus £0,47
# 027
MPN: 12643724
Scheibe [D 6,15-18X 1,5]
aus £0,47
aus £0,47
# 028
MPN: 80055900
STOSSDÄMPFER DER OBEREN MITTLEREN VORDERSTOßSTANGE
aus £69,54
aus £69,54
# 029
MPN: 12637801
Scheibe [D. 5,15 -11X 1]
aus £0,47
aus £0,47
# 030
MPN: 14372171
Halterung
aus £0,52
aus £0,52
