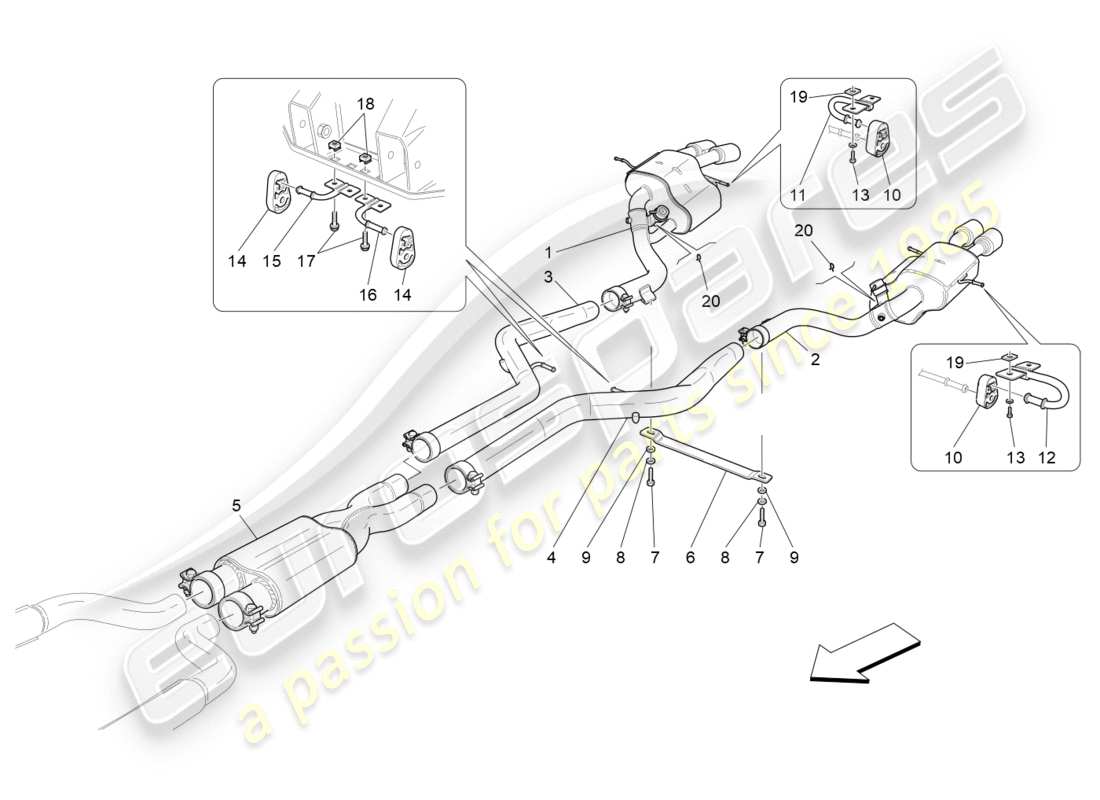

01.81.1 - SCHALLDÄMPFER
Maserati GRANTURISMO S (2018) SILENCERS Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 255947
HINTERER RECHTER SCHALLDÄMPFER
Gültig ab Assembly: 49658. Nicht für Fahrzeuge mit: Special Edition. (gültig für: KANADA, USA)
aus £1.780,01
aus £1.780,01
# 001
MPN: 255949
HINTERER SCHALLDÄMPFER RECHTS #SCHWARZER HECKSCHALLDÄMPFER#
Gültig ab Assembly: 49658. Passend für Fahrzeuge mit: MC Sport Line Version. Nicht für Fahrzeuge mit: Special Edition. (gültig für: KANADA, USA)
aus £1.583,86
aus £1.583,86
Dieses Teil ersetzt die Teilenummer 251973
# 001
MPN: 257203
HINTERER SCHALLDÄMPFER RECHTS #SCHWARZER HECKSCHALLDÄMPFER#
Gültig ab Assembly: 49658. Passend für Fahrzeuge mit: MC Sport Line Version. Nicht für Fahrzeuge mit: Special Edition. (gültig für: AUSTRALIEN, EUROPA, JAPAN, JAPAN (RH DRIVE), MITTLERER OSTEN, VEREINIGTES KÖNIGREICH)
aus £770,58
aus £770,58
# 001
MPN: 266278
HINTERER SCHALLDÄMPFER RH #OVALER HECKSCHALLDÄMPFER AUS CARBON#
Gültig ab Assembly: 60848. Geeignet für Fahrzeuge mit: Sport. Nicht für Fahrzeuge mit: MC Sport Line Version, Special Edition.
aus £3.291,68
aus £3.291,68
# 001
MPN: 278087
HINTERER SCHALLDÄMPFER RECHTS #SCHWARZER OVALER HECKSCHALLDÄMPFER#
Gültig ab Assembly: 60848. Nicht für Fahrzeuge mit: Special Edition.
aus £1.704,63
aus £1.704,63
# 001
MPN: 279326
HINTERER SCHALLDÄMPFER RH #POLIERTER OVALER HECKSCHALLDÄMPFER#
Gültig ab Assembly: 60848. Nicht für Fahrzeuge mit: Special Edition.
aus £1.726,37
aus £1.726,37
# 002
MPN: 255948
HINTERER SCHALLDÄMPFER LINKS
Gültig ab Assembly: 49658. Nicht für Fahrzeuge mit: Special Edition. (gültig für: KANADA, USA)
aus £1.960,58
aus £1.960,58
# 002
MPN: 255950
HINTERER SCHALLDÄMPFER LINKS #SCHWARZER HECKSCHALLDÄMPFER#
Gültig ab Assembly: 49658. Passend für Fahrzeuge mit: MC Sport Line Version. Nicht für Fahrzeuge mit: Special Edition. (gültig für: KANADA, USA)
aus £1.583,86
aus £1.583,86
Dieses Teil ersetzt die Teilenummer 251974
# 002
MPN: 257204
HINTERER SCHALLDÄMPFER LINKS #SCHWARZER HECKSCHALLDÄMPFER#
Gültig ab Assembly: 49658. Passend für Fahrzeuge mit: MC Sport Line Version. Nicht für Fahrzeuge mit: Special Edition. (gültig für: AUSTRALIEN, EUROPA, JAPAN, JAPAN (RH DRIVE), MITTLERER OSTEN, VEREINIGTES KÖNIGREICH)
aus £1.450,20
aus £1.450,20
# 002
MPN: 266279
HINTERER SCHALLDÄMPFER LINKS #OVALER HECKSCHALLDÄMPFER AUS CARBON#
Gültig ab Assembly: 60848. Geeignet für Fahrzeuge mit: Sport. Nicht für Fahrzeuge mit: MC Sport Line Version, Special Edition.
aus £3.000,19
aus £3.000,19
# 002
MPN: 278088
HINTERER SCHALLDÄMPFER LINKS #SCHWARZER OVALER HECKSCHALLDÄMPFER#
Gültig ab Assembly: 60848. Nicht für Fahrzeuge mit: Special Edition.
aus £1.696,28
aus £1.696,28
# 002
MPN: 279327
HINTERER SCHALLDÄMPFER LINKS #POLIERTER OVALER HECKSCHALLDÄMPFER#
Gültig ab Assembly: 60848. Nicht für Fahrzeuge mit: Special Edition.
aus £1.726,37
aus £1.726,37
# 003
MPN: 228583
RECHTES AUSPUFFVERLÄNGERUNGSROHR
aus £99,13
aus £99,13
# 004
MPN: 228584
AUSPUFFVERLÄNGERUNGSROHR LINKS
aus £99,13
aus £99,13
# 005
MPN: 228235
ZENTRALSCHALLDÄMPFER
aus £561,59
aus £561,59
# 006
MPN: 201251
ABSTANDSHALTER
aus £66,85
aus £66,85
# 007
MPN: 16043224
SCHRAUBEN
aus £0,53
aus £0,53
# 008
MPN: 12601374
Scheibe [D. 8,40-15X 0,8]
aus £0,54
aus £0,54
# 009
MPN: 12638524
Scheibe
aus £0,54
aus £0,54
# 010
MPN: 211577
PUFFER FÜR UNTERSTÜTZUNG
aus £8,26
aus £8,26
# 011
MPN: 230087
Halterung
aus £11,31
aus £11,31
# 012
MPN: 230395
Halterung
aus £11,31
aus £11,31
# 013
MPN: 16281921
SCHRAUBE #M 8X14 – MENGE 4 FÜR FAHRZEUGE MIT ABSTANDSHALTER POS. 19#
aus £1,64
aus £1,64
# 013
MPN: 16287221
SCHRAUBE #M 8X25 – GÜLTIG FÜR FAHRZEUGE MIT ABSTANDSHALTER POS. 19#
aus £0,51
aus £0,51
# 014
MPN: 211577
PUFFER FÜR UNTERSTÜTZUNG
aus £8,26
aus £8,26
# 015
MPN: 224778
RECHTE HALTERUNG
aus £10,77
aus £10,77
# 016
MPN: 224777
Linke Halterung
aus £10,77
aus £10,77
# 017
MPN: 16281921
SCHRAUBEN
aus £1,64
aus £1,64
# 018
MPN: 67330700
NUSS
aus £1,39
aus £1,39
# 019
MPN: 222808
DISTANZSTÜCK #MÖGLICHE MONTAGE#
aus £5,41
aus £5,41
# 020
MPN: 980145501
SPLIT PIN
aus £70,46
aus £70,46
