004 - Zeitliche Koordinierung

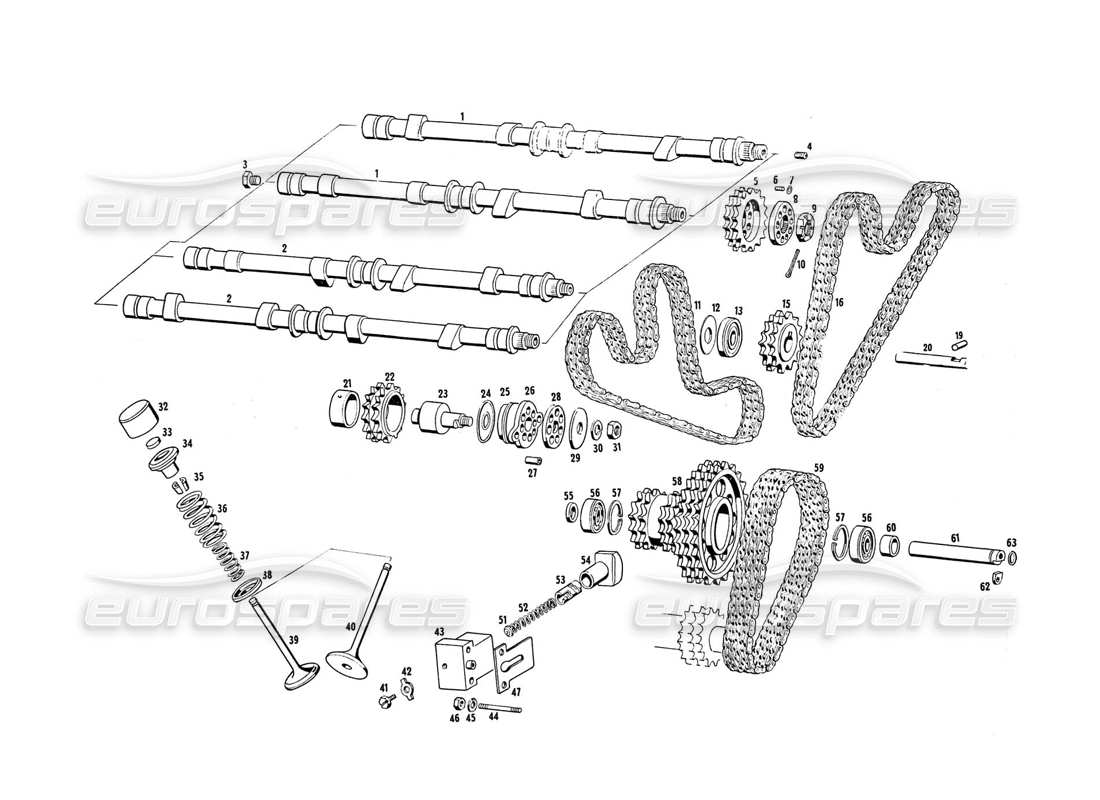

Maserati Indy 4.2 Timing Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 107/3 MD 67203
Linke Motorkopf-Verteilungswelle 4200 cm³.
# 001
MPN: 115 MD 67182
Rechte Motorkopf-Verteilerwelle 4700 cm³.
# 002
MPN: 107/3 MD 67201
Rechte Motorkopf-Verteilerwelle 4200 cm³.
# 002
MPN: 115 MD 67183
Linke Motorkopf-Verteilungswelle 4700 cm³.
# 003
MPN: TN51754
KAPPE 16X1,5 FÜR NOCKENWELLE
# 004
MPN: TN 47332
KAPPE 16X1,5 LINKS FÜR STEUERWELLE
# 005
MPN: 103360249794
ZAHNRAD FÜR STEUERWELLE
# 006
MPN: GRN 31105
WEIZEN Ø 6 FÜR DEN EINSATZ MIT DEM STEUERGETRIEBE-FLANSCH
# 007
MPN: ART 49642
RING
# 008
MPN: 103 3022 49795
FLANSCH FÜR ZAHNRAD AN DER STEUERWELLE
# 009
MPN: DCN 55165
NUSS
# 010
MPN: CN 52479
STIFT FÜR DADA AN DER STEUERWELLE
# 011
MPN: 103355350527
RECHTE DOPPELKETTEN-ZEITSTEUERUNG
aus £332,87
aus £332,87
# 012
MPN: ART. 43191
RING
# 013
MPN: CSC 45315
LAGER FÜR KURBELGEHÄUSE-SPEICHER
# 015
MPN: 107/2 MD 59601
RECHTES KETTENZAHNRAD AN DER BASIS
# 016
MPN: 103355450526
LINKE DOPPELKETTEN-ZEITSTEUERUNG
aus £295,00
aus £295,00
# 019
MPN: SN 32478
STIFT
# 020
MPN: 107/2 MD 59602
GETRIEBEWELLE FÜR RECHTE KETTE
# 021
MPN: 107 MD 54742
BUCHSE FÜR KETTENSPANNRITZEL
# 022
MPN: 433034600
Pignone per tendicatena (20 Zähne)
(4,9 Modell)
# 022
MPN: MD 64410
RITZEL FÜR KETTENSPANNER
# 023
MPN: 107/2 MD 64411
PIVOT
# 024
MPN: Gom 49497
Gommino Ø 39X46X3 per supporto tenddicatena
aus £8,70
aus £8,70
# 025
MPN: GOM/45791
Gommino Ø 18X24X3 per supporto tenddicatena
# 026
MPN: 101 /2 3742 49285
UNTERSTÜTZUNG
# 027
MPN: 101/2374049288
PIVOT
# 028
MPN: 101/2 3743 49286
Scheibe
# 029
MPN: RN 49287
Scheibe
# 030
MPN: RSN/33114
Scheibe
# 031
-
NUSS
# 031
MPN: DN 64309
NUSS
# 032
MPN: C114 MD 69086
Ventilsteuerbecher
# 033
MPN: 107/3 MD 68722
PASTIQLIA DI REGOLAZIONE GIOCO VALVOLE
# 034
MPN: 101 - 3412 48008
OBERE KAPPE FÜR VENTILFEDERN
aus £50,44
aus £50,44
# 035
MPN: 101 - 3414 48005
HALTEHÄLFTE DER OBEREN VENTILFEDERKAPPE
# 036
MPN: 101 3402 47982
FRÜHLING
aus £66,08
aus £66,08
# 037
MPN: 101 3406 47983
FRÜHLING
aus £43,48
aus £43,48
# 038
MPN: 103 1034 50531
Unterer Ventilfederhalter
# 039
MPN: 107/3 MD 71218
ABFLUSSVENTIL
# 040
MPN: 107330253904
Saugventil
aus £46,73
aus £46,73
# 041
MPN: 107 MD 58376
HINTERE AUTOMATISCHE SPANNERKAPPE
# 042
MPN: 107MD58377
Scheibe
# 043
MPN: 107 MD 58378
AUTOMATISCHER SPANNER-SCHUHHALTERKÖRPER
# 044
MPN: PN 64825
GEWINDEBOLZEN
Details ohne Zahlen am Ende der illustrativen Tabelle
# 045
MPN: RDI55990
Scheibe
Details ohne Zahlen am Ende der illustrativen Tabelle
# 046
MPN: DNT 54945
NUSS
Details ohne Zahlen am Ende der illustrativen Tabelle
# 047
MPN: 107 MD 58379
AUTOMATISCHER SPANNER DER HINTEREN PLATTE
# 051
MPN: 107 MD 58380
SPANRFEDERN-HALTEKAPPEN
# 052
MPN: 107 MD 58381
FRÜHLING
aus £6,08
aus £6,08
# 053
MPN: 107 MD 58382
AUTOMATISCHER SPANNER-FEDERHALTER-KOLBEN
# 054
MPN: 107 MD 58383
SCHLITTEN MIT GUMMI FÜR AUTOMATISCHEN SPANNER
# 055
MPN: 103350950521
DISTANZIALE POSTERIORS PER INGRANAGGIO TRIPLO
# 056
MPN: CSC43806
DREIFACHE ZAHNRADLAGERUNG
# 057
MPN: ART/47948
RING
# 058
MPN: 103350849782
ZENTRALE DREIFACHE GETRIEBEBASIS
aus £1.517,40
aus £1.517,40
# 059
MPN: 103355250525
DREIFACHSTEUERUNGSKETTE
aus £305,21
aus £305,21
# 060
MPN: 103350750522
Vorderer Abstandshalter für Dreifach-Zentralgetriebe
# 061
MPN: 107 MD 55974
Welle für zentrales Dreifachgetriebe
# 062
MPN: 107 MD 55975
SICHERUNGSPLATTE FÜR DREIFACHE ZAHNRADWELLE
# 063
MPN: Gom 57307
GUMMI Ø 14,2X2,2 FÜR DREIFACHE ZAHNRADWELLE
