047 - Klimakompressor

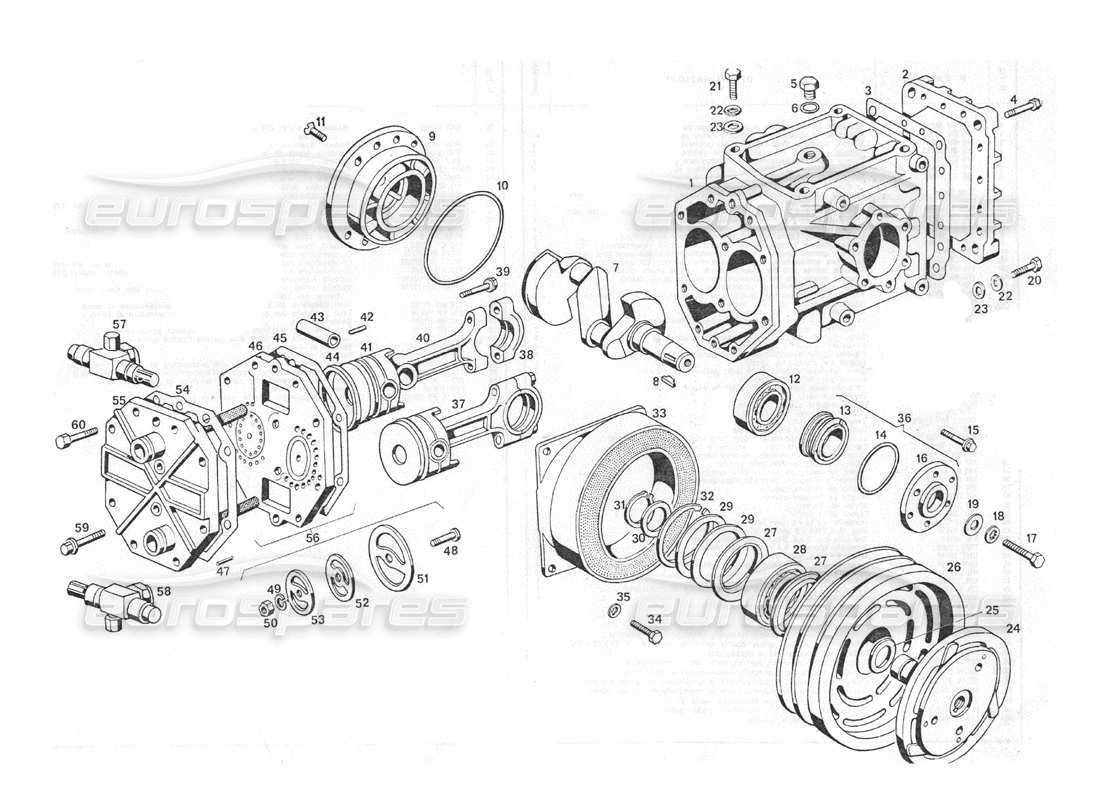

Maserati Indy 4.2 Conditioning compressor Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
-
Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
#
001
MPN:
Non fornibile sep.
KOMPRESSORKÖRPER
#
002
MPN:
107 BR 66056
ABDECKUNG
#
003
MPN:
107 BR 66081
DICHTUNG ODER DICHTUNG
#
004
MPN:
BNT 66113
BOLZEN
#
005
MPN:
BNT 66103
Tappo Ø 3/8-24 X 1/2 UNF livello olio
#
006
MPN:
GOM 61051
GOMMINO Ø 9,25 X 1,78 FÜR DIESE
#
007
MPN:
116 BR 67722
KURBELWELLE
#
008
MPN:
LN 66108
Schlüssel
#
009
MPN:
107 BR 66083
ABDECKUNG
#
010
MPN:
GOM 66109
GOMMINO Ø 3 1/4X 1/16 FÜR DIESE
#
011
MPN:
VNT 66104
SCHRAUBEN
#
012
MPN:
CSC 66105
KISSEN Ø 25 X 52 X 12 AUF ALBERO MANOVELLA
#
013
MPN:
Non fornibile sep.
SIEGEL
#
014
MPN:
GOM 66096
Quadratischer Gummi Ø 54 X 1,6, der die hintere Abdeckung hält
#
015
MPN:
BNT 66097
BOLZEN
#
016
MPN:
Non fornibile sep.
ABDECKUNG
#
017
MPN:
BNT 57391
BOLZEN
#
019
MPN:
RN 43775
Scheibe
#
020
MPN:
BNT 55118
BOLZEN
#
021
MPN:
BNT 55,117
BOLZEN
#
022
MPN:
RDI54211
Scheibe
#
023
MPN:
RNT52733
Scheibe
#
024
MPN:
107 BR 66084
Kupplungsscheibe für Elektromagnet
#
025
MPN:
107 BR 66085
Scherscheibe zwischen Riemenscheibe und Kupplungsscheibe
#
026
MPN:
107 BR 66098
RIEMENSCHEIBE FÜR ELEKTROMAGNETISCHE KUPPLUNG
#
027
MPN:
ANT 45425
PARAPOLIS Ø 36,3 X 62 X 3 FÜR KISSEN
#
028
MPN:
CSC 43387
KISSEN Ø 30 X 62 X 20 FÜR DIESE
#
029
MPN:
107 BR 66086
DISCO DI RASAMENTO TRA ANELLO DI ARRESTO E PARAPOLVERE
#
030
MPN:
107 BR 66087
DISCO DI RASAMENTO TRA ANELLO DI ARRESTO E PARAPOLVERE
#
031
MPN:
ART 47848
RING
#
032
MPN:
ART 46754
RING
#
033
MPN:
Non fornibile sep.
ELEKTROMAGNET
#
034
MPN:
BNT 49969
BOLZEN
#
035
MPN:
RDI53899
Scheibe
#
036
MPN:
107 BR 66100
KURBELWELLEN-DICHTUNGSBAUGRUPPE
#
037
MPN:
116 BR 67721
Pleuelstange, Kolben, Bolzen und Ölabstreifer
#
038
MPN:
Non fornibile sep.
LAGERKAPPE
#
039
MPN:
Non fornibile sep.
BOLZEN
#
040
MPN:
Non fornibile sep.
PLEUELSTANGENKÖRPER
#
041
MPN:
Non fornibile sep.
KOLBEN
#
042
MPN:
Non fornibile sep.
PIVOT
#
043
MPN:
Non fornibile sep.
Pleuelstift
#
044
MPN:
Non fornibile sep.
RASCHIAOLIO
#
045
MPN:
107 BR 66090
DICHTUNG ODER DICHTUNG
#
046
MPN:
Non fornibile sep.
ZWISCHENVENTILHALTERKÖRPER
#
047
MPN:
GRN 66089
Grano Ø 3,2 X 12,5 pro detto
#
048
MPN:
Non fornibile sep.
PIVOT
#
049
MPN:
RSN 3 2 4 9 7
Scheibe
#
050
MPN:
DNT 61459
NUSS
#
051
MPN:
Non fornibile sep.
UNTERE VENTILSCHEIBE
#
052
MPN:
Non fornibile sep.
OBERE VENTILSCHEIBE
#
053
MPN:
Non fornibile sep.
SIEGEL
#
054
MPN:
107 BR 66091
DICHTUNG ODER DICHTUNG
#
055
MPN:
107 BR 66092
ZYLINDERKOPF KOMPLETT
#
056
MPN:
107 BR 66093
ZWISCHENVENTILHALTERKÖRPERBAUGRUPPE EINSCHLIESSLICH DICHTUNGEN
#
057
MPN:
115 BR 71719
ISOBARES VENTIL
#
058
MPN:
107 BR 66095
VENTIL ROTALOCK DA 1/2
#
059
MPN:
BNT 66101
BOLZEN
#
060
MPN:
BNT 66102
BOLZEN
