040 - Klimakompressor

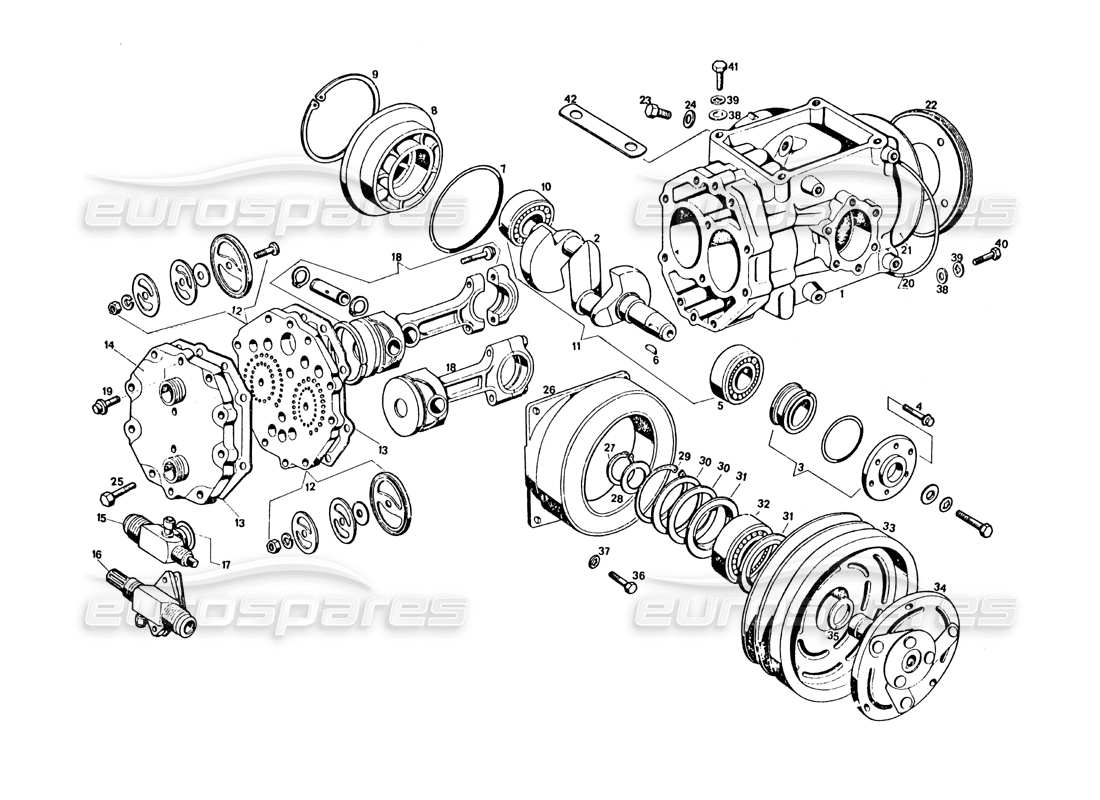

Maserati Khamsin Conditioning compressor Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 116/8 BR 82087
KOMPRESSOR KOMPLETT TP. ASPERA HG 700 AP
# 001
MPN: 120 BR 84601
UNTERSTÜTZUNG
# 002
MPN: 120 BR 84579
KURBELWELLE
# 003
MPN: 120 BR 84580
GESAMTDICHTUNGSSATZ
# 004
MPN: VNT 84581
SCHRAUBEN
# 005
MPN: CSC 84582
VORDERES LAGER
# 006
MPN: 120 BR 84583
Schlüssel
# 007
MPN: GOM 84605
HINTERE PLATTE GUMMI
# 008
MPN: 120 BR 84585
HINTERE ABDECKPLATTE
# 009
MPN: ART 84586
Sicherungsring für die hintere Platte
# 010
MPN: CSC 84587
HINTERES LAGER
# 011
MPN: 120 BR 84588
KURBELWELLE UND LAGERSATZ
# 012
MPN: 120 BR 84589
Ventilplattensatz
# 013
MPN: 120 BR 84590
DICHTUNG ODER DICHTUNG
# 014
MPN: 120 BR 84591
TESTA CILINDRO PRO VALVOLE ROTALOCK
# 015
MPN: 120 BR 84592
Korrektes Saugventil Rotalock
# 016
MPN: 120 BR 84593
CORREDO VALVOLA FLANGIATA COMPLETA (A RICHIESTA)
# 017
MPN: 120 BR 84594
DICHTUNG ODER DICHTUNG
# 018
MPN: 120 BR 84595
Corredo biella Pistono (normal)
# 018
MPN: 120 BR 84596
CORREDO BIELLA KOLBEN (MAGGIORATA)
# 019
MPN: VNT 84597
Vita testa cilindro valvola Rotalock
# 020
MPN: GOM 84598
UNTERE PLATTE GUMMI
# 021
MPN: 120 BR 84599
Untere Platte
# 022
MPN: 120 BR 84600
Ringmutter zur Befestigung der Bodenplatte
# 023
MPN: VNT 84602
SCHRAUBEN
# 024
MPN: 120 BR 84603
DICHTUNG ODER DICHTUNG
# 025
MPN: VNT 84604
SCHRAUBEN
# 026
MPN: 107 BR 54534
FRIZIONE ELETTROMAGNETICA TP. BARUFFALDI COMPLETA
# 027
MPN: ART 47848
FESTHALTERRING Ø 28 FÜR DIESES
# 028
MPN: 107 BR 66087
DISCO DI RASAMENTO TRA ANELLO DI ARRESTO E PARAPOLVERE
# 029
MPN: ART 46754
INNEN-Ø 62 STOPPRING FÜR GENANNTEN
# 030
MPN: 107 BR 66086
DISCO DI RASAMENTO TRA ANELLO DI ARRESTO E PARAPOLVERE
# 031
MPN: ANT 45425
Parapolvere Ø 36,5X62X3 pro Kissen
# 032
MPN: CSC 43387
Cuscinetto Ø 30X62X20 pro detto
# 033
MPN: 117 BR 78299
RIEMENSCHEIBE FÜR ELEKTROMAGNETISCHE KUPPLUNG
# 034
MPN: 107 BR 66084
Kupplungsscheibe für Elektromagnet
# 035
MPN: 107 BR 66085
Scherscheibe zwischen Riemenscheibe und Kupplungsscheibe
# 036
MPN: BNT 49969
BOLZEN
# 037
MPN: RDI53899
Scheibe
# 038
MPN: RNT52733
Scheibe
# 039
MPN: RDI54211
Scheibe
# 040
MPN: BNT 55118
BOLZEN
# 041
MPN: BNT 55,117
BOLZEN
# 042
MPN: 107 BR 66548
Distanzstück für Klimakompressor
