016 - Rahmen

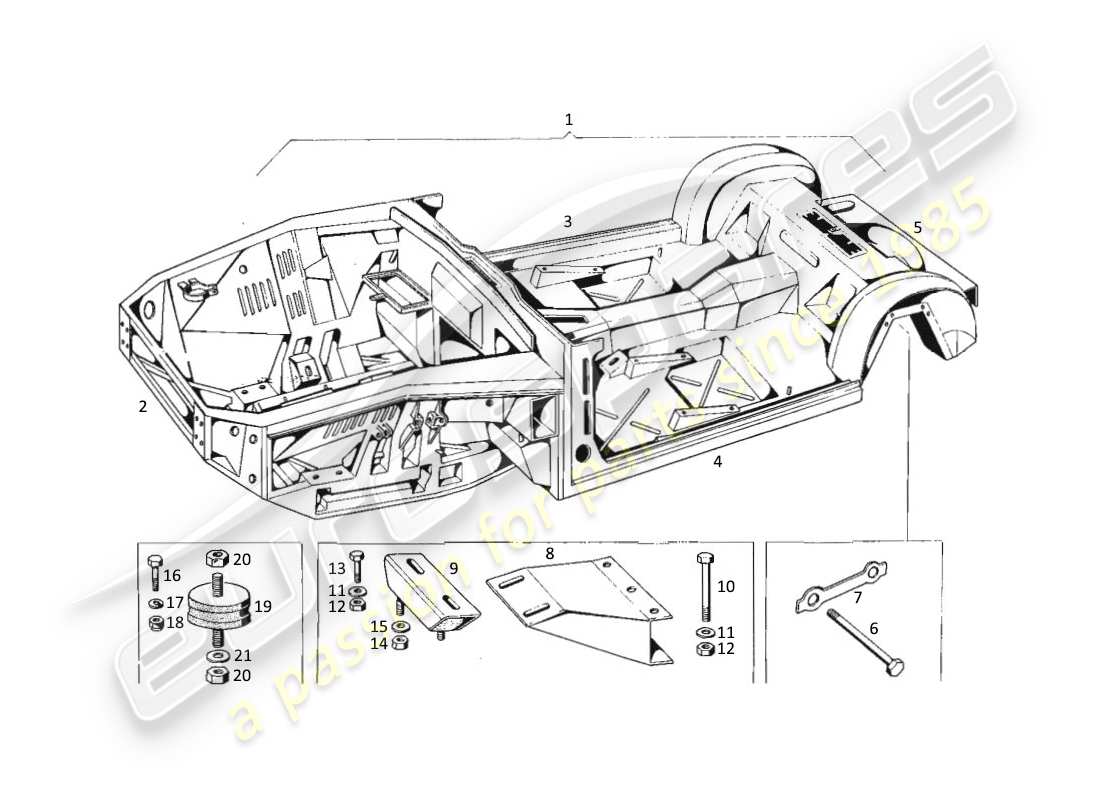

Maserati Kyalami Frame Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 329.29.00.00
RAHMENKONSTRUKTION
# 002
MPN: 329.21.00.00
VORDERER QUERTRÄGER
# 003
MPN: 329.25.64.00
Montage des rechten Holms
# 004
MPN: 329.25.63.00
Linke Holmbaugruppe
# 005
MPN: 329.28.00.00
MONTAGE DES HINTEREN RAHMENS
# 006
MPN: BNT54001
SCHRAUBE 10X1.5X110 ZUR BEFESTIGUNG DES LICHTMASCHINE
# 007
MPN: 329-18-62-00
HALTER
# 008
MPN: 329.14.14.00
Getriebeträgerbaugruppe
# 009
MPN: 329158300
MOTORUNTERSTÜTZUNG
aus £79,56
aus £79,56
# 010
MPN: BNT 91062
BOLZEN 12X1.75X110
# 011
MPN: RSN/33114
Scheibe
# 012
MPN: DST 68048
STOPPMUTTER 12X1.75
# 013
MPN: BNT 56965
BOLZEN
# 014
MPN: DST 90386
STOPMUTTER
# 015
MPN: RNT47210
Flache Scheibe
# 016
MPN: BNT 89916
BOLZEN 6X1X25
# 017
MPN: RNT 84154
Scheibe
# 018
MPN: DST 51417
STOPPMUTTER 6X1
# 019
MPN: 329268700
MOTORUNTERSTÜTZUNG
aus £32,50
aus £32,50
# 020
MPN: DST 55222
NUT 12X1.75
# 021
MPN: RNT 88658
Scheibe 12X24X3
