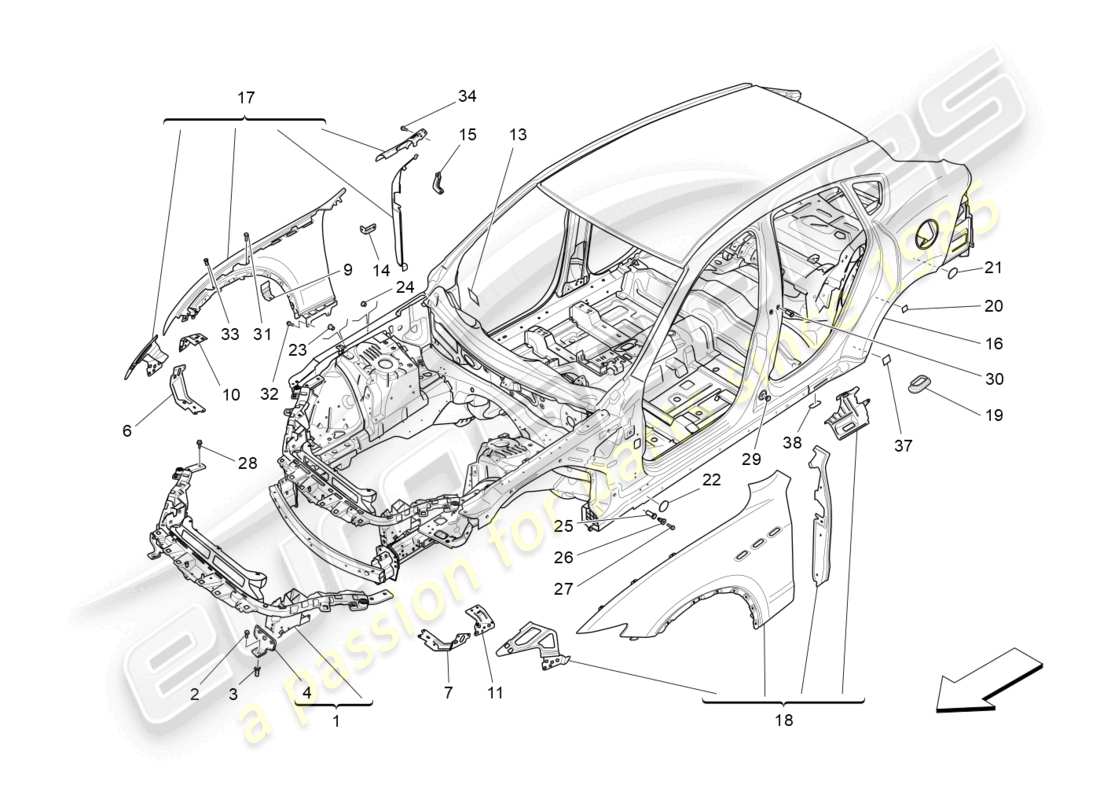

09.00.1 - KAROSSERIE UND VORDERE AUSSENVERKLEIDUNG
Maserati Levante (2018) BODYWORK AND FRONT OUTER TRIM PANELS Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 670032664
VORDERER QUERTRÄGER SORT.
aus £241,64
aus £241,64
# 002
MPN: 670037048
SCHRAUBEN
aus £1,96
aus £1,96
# 003
MPN: 670002185
GEWINDENIET
aus £1,96
aus £1,96
# 004
MPN: 670034074
Halterung
aus £10,65
aus £10,65
# 006
MPN: 673005621
RECHTE KOTFLÜGELSTÜTZHALTERUNG
aus £10,65
aus £10,65
# 007
MPN: 673005622
LINKER KOTFLÜGELSTÜTZHALTER
aus £10,65
aus £10,65
# 009
MPN: 670034857
ZWISCHENHALTER
aus £2,05
aus £2,05
# 010
MPN: 673005623
VERSTÄRKUNG DES RECHTEN KOTFLÜGELS VORNE UNTER
aus £17,85
aus £17,85
# 011
MPN: 673005624
VERSTÄRKUNG DES LINKEN KOTFLÜGELS VORNE UNTER
aus £17,85
aus £17,85
# 013
MPN: 675000747
SCHUTZ
aus £2,05
aus £2,05
# 014
MPN: 670034983
KOTFLÜGEL-SEITENHALTERUNG
aus £2,46
aus £2,46
Dieses Teil ersetzt die Teilenummer 673005625
# 014
MPN: 673005625
KOTFLÜGEL-SEITENHALTERUNG
Ersetzung
Ersetzung
# 015
MPN: 673005626
RECHTER KOTFLÜGEL-ZENTRALBEFESTIGUNGSHALTER
aus £9,75
aus £9,75
# 015
MPN: 673005702
LINKER KOTFLÜGEL-ZENTRALBEFESTIGUNGSHALTER
aus £10,24
aus £10,24
# 016
MPN: 673008224
MONTAGE DER KAROSSERIE
Gültig ab Assembly: 0 - 6053786. Nicht für Fahrzeuge mit: GROSSEM SCHIEBEDACH MIT ELEKTRISCHEM ANTRIEB. Geeignet für: CHILE, EUROPA, ITALIEN, JAPAN, USA
aus £19.044,51
aus £19.044,51
Dieses Teil ersetzt die Teilenummer 673007905
# 016
MPN: 673008225
MONTAGE DER KAROSSERIE
Gültig ab Assembly: 0 - 6053786. Geeignet für Fahrzeuge mit: GROSSEM SCHIEBEDACH MIT ELEKTRISCHEM ANTRIEB. Geeignet für: CHILE, EUROPA, ITALIEN, JAPAN, USA
aus £22.956,31
aus £22.956,31
Dieses Teil ersetzt die Teilenummer 673007906
# 016
MPN: 673008226
MONTAGE DER KAROSSERIE
Gültig ab Assembly: 0 - 6053786. Nicht für Fahrzeuge mit: GROSSEM SCHIEBEDACH MIT ELEKTRISCHEM ANTRIEB. Geeignet für: 3.0 BT V6 4WD 430 HP, 3.0 TDS V6 4WD 275 HP | AUSTRALIEN, JAPAN (RH DRIVE), VEREINIGTES KÖNIGREICH
aus £22.956,31
aus £22.956,31
Dieses Teil ersetzt die Teilenummer 673007907
# 016
MPN: 673008227
MONTAGE DER KAROSSERIE
Gültig ab Assembly: 0 - 6053786. Geeignet für Fahrzeuge mit: GROSSEM SCHIEBEDACH MIT ELEKTRISCHEM ANTRIEB. Geeignet für: 3.0 BT V6 4WD 430 HP, 3.0 TDS V6 4WD 275 HP | AUSTRALIEN, JAPAN (RH DRIVE), VEREINIGTES KÖNIGREICH
aus £22.956,31
aus £22.956,31
Dieses Teil ersetzt die Teilenummer 673007908
# 017
MPN: 673005578
VORDERER RECHTER KOTFLÜGELBAUGRUPPE
aus £451,88
aus £451,88
# 018
MPN: 673005579
VORDERER LINKER KOTFLÜGELBAUGRUPPE
aus £451,88
aus £451,88
# 019
MPN: 675000415
Stecker
Gültig ab Assembly: 0 - 6053786.
aus £3,91
aus £3,91
# 020
MPN: 675000743
TESA-BEFESTIGUNG
aus £2,15
aus £2,15
# 021
MPN: 670005230
Stecker
aus £2,05
aus £2,05
# 022
MPN: 675000744
KLEBEBEFESTIGUNG
aus £1,24
aus £1,24
# 023
MPN: 670003669
NIET
aus £1,47
aus £1,47
# 024
MPN: 670005411
NIET
aus £1,14
aus £1,14
# 025
MPN: 670005223
NIET
aus £15,08
aus £15,08
# 026
MPN: 670006065
VERSTELLBARER EINSATZ
aus £3,85
aus £3,85
# 027
MPN: 670005287
SCHRAUBEN
aus £1,64
aus £1,64
# 028
MPN: 670037048
SCHRAUBEN
aus £1,96
aus £1,96
# 029
MPN: 675000244
Stecker
aus £0,66
aus £0,66
# 030
MPN: 675000715
NIET
aus £1,14
aus £1,14
# 031
MPN: 675000588
SCHRAUBEN
aus £0,66
aus £0,66
# 032
MPN: 670005287
SCHRAUBEN
aus £1,64
aus £1,64
# 033
MPN: 675000686
NIET
aus £0,72
aus £0,72
# 034
MPN: 675000605
SCHRAUBEN
aus £0,66
aus £0,66
# 035
-
STECKER #(BILD NICHT VERFÜGBAR)#
# 035
MPN: 675000748
STECKER #(BILD NICHT VERFÜGBAR)#
aus £0,99
aus £0,99
# 036
MPN: 675000746
CAP #(BILD NICHT VERFÜGBAR)#
aus £0,74
aus £0,74
# 037
MPN: 675000745
KLEBEBEFESTIGUNG
aus £1,33
aus £1,33
# 038
MPN: 670036842
Stecker
aus £0,74
aus £0,74
