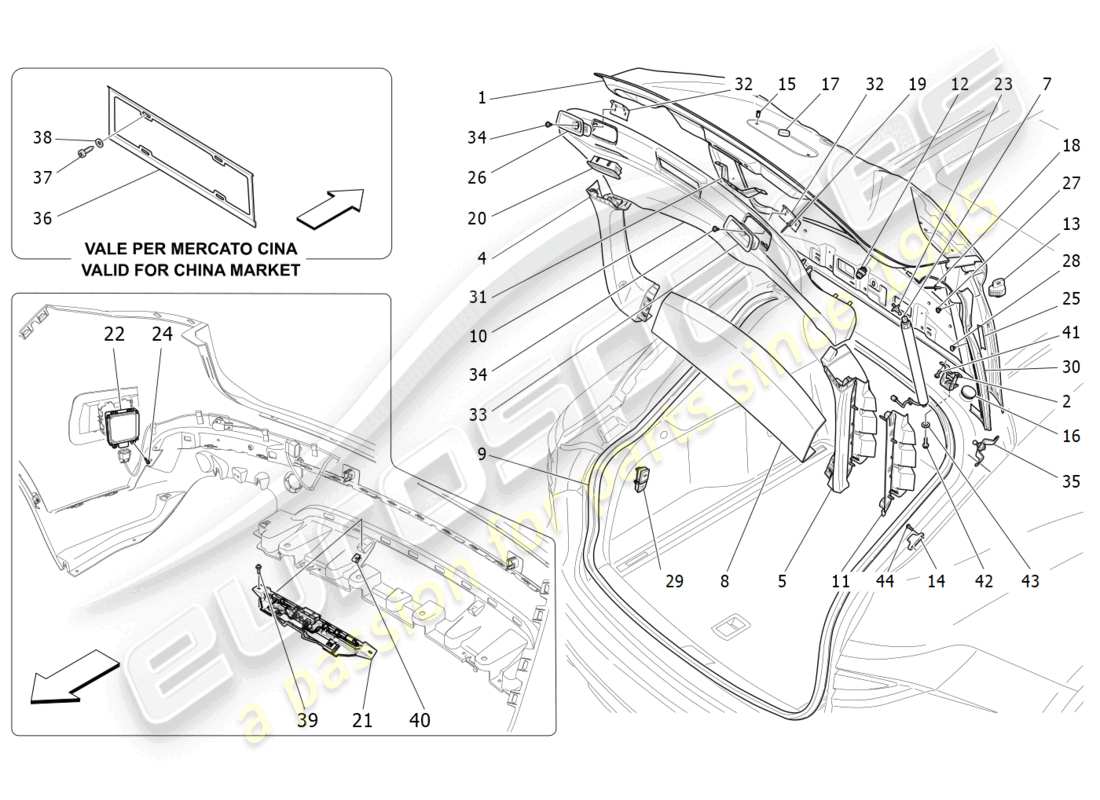

09.25.1 - HINTERE HECKKLAPPE
Maserati Levante (2018) REAR LIFTGATE Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 673005572
HINTERE HECKKLAPPE
aus £1.123,30
aus £1.123,30
# 002
MPN: 675000594
SCHARNIER
aus £14,44
aus £14,44
# 004
MPN: 670065630
LINKES SEITENTEIL
Farbe schwarz.
Ersetzung
Ersetzung
# 005
MPN: 670065629
Rechtes Seitenteil
Farbe schwarz.
aus £22,43
aus £22,43
# 007
MPN: 670033247
DECKDECKEL RECHTER STOSSDÄMPFER
Gültig ab Assembly: 0 - 6051116. Geeignet für Fahrzeuge mit: POWER HECKKLAPPE.
Ersetzung
Ersetzung
# 007
MPN: 670034275
DECKDECKEL LINKS STOSSDÄMPFER
Gültig ab Assembly: 0 - 6051936. Geeignet für Fahrzeuge mit: POWER HECKKLAPPE.
Ersetzung
Ersetzung
# 007
MPN: 670034958
STOSSDÄMPFER DER HECKKLAPPE
Nicht für Fahrzeuge mit: POWER HECKKLAPPE.
aus £18,50
aus £18,50
# 007
MPN: 670106510
DECKDECKEL RECHTER STOSSDÄMPFER
Gültig ab Assembly: 0 - 6057586. Geeignet für Fahrzeuge mit: POWER HECKKLAPPE.
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 670033247
# 007
MPN: 670106511
DECKDECKEL LINKS STOSSDÄMPFER
Gültig ab Assembly: 6051937 - 6057586. Geeignet für Fahrzeuge mit: POWER HECKKLAPPE.
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 670034275
# 008
MPN: 670111714
OBERE ABDECKUNG
Farbe schwarz.
aus £32,64
aus £32,64
Dieses Teil ersetzt die Teilenummer 670065627 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 009
MPN: 670101139
Dichtung
aus £61,83
aus £61,83
Dieses Teil ersetzt die Teilenummer 670034234 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 010
MPN: 670065628
UNTERES KOFFERRAUMFACH
Farbe schwarz.
aus £189,28
aus £189,28
# 011
MPN: 670035095
RECHTE HALTERUNG
aus £11,95
aus £11,95
# 011
MPN: 670035096
Linke Halterung
aus £11,95
aus £11,95
# 012
MPN: 675000595
ANTIVIBRIERENDES PAD
aus £3,15
aus £3,15
# 013
MPN: 670038537
HECKKLAPPE-POLSTER
Gültig ab Assembly: 0 - 6096033.
Ersetzung
Ersetzung
# 014
MPN: 670038107
UNTERLAGE
aus £1,72
aus £1,72
# 015
MPN: 670005149
NIET
aus £2,02
aus £2,02
# 016
MPN: 670039357
Stecker
Nicht für Fahrzeuge mit: KICKSENSOR FÜR STROMKOFFER.
aus £3,12
aus £3,12
# 017
MPN: 675000516
GUMMI-DÄMPFER
aus £0,92
aus £0,92
# 018
MPN: 675000323
NIET
aus £1,61
aus £1,61
# 019
MPN: 675000404
NIET
aus £1,11
aus £1,11
# 020
MPN: 670047778
DOMLICHT
Gültig ab Assembly: 0 - 6073183. Farbe schwarz.
aus £11,30
aus £11,30
# 021
MPN: 670107112
SENSOR FÜR HECKKLAPPEÖFFNUNG
Gültig ab Assembly: 0 - 6064060. Geeignet für Fahrzeuge mit: KICKSENSOR FÜR POWER TRUNK.
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 670034880
# 021
MPN: 670109049
SENSOR ZUM ÖFFNEN DER HECKKLAPPE
Geeignet für Fahrzeuge mit: KICKSENSOR FÜR POWER TRUNK.
aus £250,00
aus £250,00
Dieses Teil ersetzt die Teilenummer 670107112
# 022
MPN: 670101840
BSA/RPC-SENSOR (Toter-Winkel-Warnung/Rückwärtsverkehrserkennung)
Gültig ab Assembly: 6035538 - 6061828. Geeignet für Fahrzeuge mit: Toter-Winkel-Erkennungsfunktion, Heckstoßstangensensoren.
Ersetzung
Ersetzung
# 023
MPN: 670035040
KUGELSTIFT
aus £14,63
aus £14,63
# 024
MPN: 675000693
SCHRAUBEN
Geeignet für Fahrzeuge mit: Toter-Winkel-Erkennungsfunktion, Heckstoßstangensensoren.
aus £0,75
aus £0,75
# 025
MPN: 675000630
STOSSDÄMPFER
aus £1,60
aus £1,60
# 026
MPN: 670080000
LINKER GEPÄCKRAUM-GRIFFSITZ
Farbe schwarz.
aus £3,57
aus £3,57
# 027
MPN: 670036725
SCHRAUBEN
aus £2,02
aus £2,02
# 028
MPN: 675000629
VERSCHLUSSTASTE
aus £1,30
aus £1,30
# 029
MPN: 670060550
BEDIENFELD VERSCHLUSS DER HECKKLAPPE
Gültig ab Assembly: 0 - 6079466. Geeignet für Fahrzeuge mit: POWER HECKKLAPPE. Farbe schwarz.
aus £19,90
aus £19,90
# 030
MPN: 670063127
LINKES SEITENBAND
Gültig ab Assembly: 0 - 6071111. Geeignet für Fahrzeuge mit: POWER HECKKLAPPE. Farbe schwarz.
aus £101,67
aus £101,67
# 030
MPN: 670063128
LINKES SEITENBAND
Gültig ab Assembly: 0 - 6071111. Nicht für Fahrzeuge mit: POWER HECKKLAPPE. Farbe schwarz.
aus £76,00
aus £76,00
# 030
MPN: 670063129
RECHTES SEITENBAND
Gültig ab Assembly: 0 - 6071111. Geeignet für Fahrzeuge mit: POWER HECKKLAPPE. Farbe schwarz.
aus £101,67
aus £101,67
# 030
MPN: 670063130
RECHTES SEITENBAND
Gültig ab Assembly: 0 - 6071111. Nicht für Fahrzeuge mit: POWER HECKKLAPPE. Farbe schwarz.
aus £76,00
aus £76,00
# 031
MPN: 670034970
Halterung
aus £3,95
aus £3,95
# 032
MPN: 670038078
Halterung
aus £5,55
aus £5,55
Dieses Teil ersetzt die Teilenummer 670034969
# 033
MPN: 670063585
RECHTER GEPÄCKRAUM-GRIFFSITZ
Farbe schwarz.
aus £6,01
aus £6,01
# 034
MPN: 670006846
SCHRAUBE [M 6X16]
aus £1,43
aus £1,43
# 035
MPN: 670035648
RECHTE HALTERUNG
Nicht für Fahrzeuge mit: POWER HECKKLAPPE.
aus £10,93
aus £10,93
# 035
MPN: 670035649
Linke Halterung
Nicht für Fahrzeuge mit: POWER HECKKLAPPE.
aus £10,93
aus £10,93
# 035
MPN: 670039968
RECHTE HALTERUNG
Geeignet für Fahrzeuge mit: POWER HECKKLAPPE.
aus £3,24
aus £3,24
# 035
MPN: 670039969
Linke Halterung
Geeignet für Fahrzeuge mit: POWER HECKKLAPPE.
aus £3,24
aus £3,24
# 039
MPN: 675000742
SCHRAUBEN
Geeignet für Fahrzeuge mit: KICKSENSOR FÜR POWER TRUNK.
aus £0,55
aus £0,55
# 040
MPN: 675000741
Halterung
Geeignet für Fahrzeuge mit: KICKSENSOR FÜR POWER TRUNK.
aus £0,75
aus £0,75
# 041
MPN: 675000087
SCHRAUBE [M6X16]
aus £2,21
aus £2,21
# 042
MPN: 675000801
SCHRAUBEN
aus £1,26
aus £1,26
# 043
MPN: 675000798
Scheibe
aus £0,94
aus £0,94
# 044
MPN: 675001957
SCHRAUBEN
aus £1,01
aus £1,01
-part-diagram-09.26.1.webp "MASERATI LEVANTE (2018) ÖFFNUNGSSTEUERUNG DER HECKKLAPPE TEILEDIAGRAMM")
-part-diagram-09.26.2.webp "MASERATI LEVANTE (2018) ÖFFNUNGSSTEUERUNG DER HECKKLAPPE TEILEDIAGRAMM")
-part-diagram-09.30.1.webp "MASERATI LEVANTE (2018) VORDERTÜREN: ZIERBLECHE TEILEDIAGRAMM")
-part-diagram-09.30.3.webp "MASERATI LEVANTE (2018) VORDERTÜREN: ZIERBLECHE TEILEDIAGRAMM")
-part-diagram-09.31.1.webp "MASERATI LEVANTE (2018) HAUSTÜREN: MECHANISMEN TEILEDIAGRAMM")
-part-diagram-09.31.2.webp "MASERATI LEVANTE (2018) HAUSTÜREN: MECHANISMEN TEILEDIAGRAMM")
-part-diagram-09.32.1.webp "MASERATI LEVANTE (2018) HINTERE TÜREN: ZIERBLECHE TEILEDIAGRAMM")
-part-diagram-09.33.1.webp "MASERATI LEVANTE (2018) HINTERE TÜREN: MECHANISMEN TEILEDIAGRAMM")
-part-diagram-09.33.2.webp "MASERATI LEVANTE (2018) HINTERE TÜREN: MECHANISMEN TEILEDIAGRAMM")
-part-diagram-09.34.1.webp "MASERATI LEVANTE (2018) FENSTER UND FENSTERLEISTEN TEILEDIAGRAMM")
-part-diagram-09.35.1.webp "MASERATI LEVANTE (2018) INNEN- UND AUSSENRÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-09.40.1.webp "MASERATI LEVANTE (2018) VORDERSITZE: VERKLEIDUNGEN TEILEDIAGRAMM")
-part-diagram-09.41.1.webp "MASERATI LEVANTE (2018) VORDERSITZE: MECHANIK UND ELEKTRONIK TEILEDIAGRAMM")
-part-diagram-09.42.1.webp "MASERATI LEVANTE (2018) RÜCKSITZE: VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-09.43.1.webp "MASERATI LEVANTE (2018) RÜCKSITZE: MECHANIK UND ELEKTRONIK TEILEDIAGRAMM")
-part-diagram-09.44.1.webp "MASERATI LEVANTE (2018) VERKLEIDUNGEN UND SEITENVERKLEIDUNGEN DES FAHRZEUGRAUMS B-SÄULE TEILEDIAGRAMM")
-part-diagram-09.45.1.webp "MASERATI LEVANTE (2018) DACH- UND SONNENBLENDE TEILEDIAGRAMM")
-part-diagram-09.46.1.webp "MASERATI LEVANTE (2018) HINTERE HUTABLAGE TEILEDIAGRAMM")
-part-diagram-09.50.1.webp "MASERATI LEVANTE (2018) ARMATURENBRETTEINHEIT TEILEDIAGRAMM")
-part-diagram-09.50.2.webp "MASERATI LEVANTE (2018) ARMATURENBRETTEINHEIT TEILEDIAGRAMM")
-part-diagram-09.50.3.webp "MASERATI LEVANTE (2018) ARMATURENBRETTEINHEIT TEILEDIAGRAMM")
-part-diagram-09.51.1.webp "MASERATI LEVANTE (2018) ZUBEHÖRKONSOLE UND MITTELKONSOLE TEILEDIAGRAMM")
-part-diagram-09.52.1.webp "MASERATI LEVANTE (2018) HANDSCHUHFÄCHER TEILEDIAGRAMM")
-part-diagram-09.60.1.webp "MASERATI LEVANTE (2018) PASSAGIERRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-09.60.2.webp "MASERATI LEVANTE (2018) PASSAGIERRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-09.61.1.webp "MASERATI LEVANTE (2018) GEPÄCKRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-09.62.1.webp "MASERATI LEVANTE (2018) SCHALLDÄMMPLATTEN IM FAHRZEUG TEILEDIAGRAMM")
-part-diagram-09.62.3.webp "MASERATI LEVANTE (2018) SCHALLDÄMMPLATTEN IM FAHRZEUG TEILEDIAGRAMM")
-part-diagram-09.63.2.webp "MASERATI LEVANTE (2018) WÄRMEDÄMMPLATTEN TEILEDIAGRAMM")
-part-diagram-09.71.1.webp "MASERATI LEVANTE (2018) SCHIEBEDACH TEILEDIAGRAMM")
-part-diagram-01.00.3.webp "MASERATI LEVANTE (2018) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-01.00.4.webp "MASERATI LEVANTE (2018) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-01.10.2.webp "MASERATI LEVANTE (2018) KURBELMECHANISMUS TEILEDIAGRAMM")
-part-diagram-01.10.3.webp "MASERATI LEVANTE (2018) KURBELMECHANISMUS TEILEDIAGRAMM")
-part-diagram-01.11.3.webp "MASERATI LEVANTE (2018) ZUSATZGERÄTERIEMEN TEILEDIAGRAMM")
-part-diagram-01.11.6.webp "MASERATI LEVANTE (2018) ZUSATZGERÄTERIEMEN TEILEDIAGRAMM")
-part-diagram-01.20.2.webp "MASERATI LEVANTE (2018) RECHTER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-01.20.3.webp "MASERATI LEVANTE (2018) RECHTER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-01.21.2.webp "MASERATI LEVANTE (2018) LINKER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-01.21.3.webp "MASERATI LEVANTE (2018) LINKER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-01.22.2.webp "MASERATI LEVANTE (2018) NOCKENWELLEN DES RECHTEN ZYLINDERKOPFES TEILEDIAGRAMM")
-part-diagram-01.22.3.webp "MASERATI LEVANTE (2018) NOCKENWELLEN DES RECHTEN ZYLINDERKOPFES TEILEDIAGRAMM")
-part-diagram-01.23.2.webp "MASERATI LEVANTE (2018) NOCKENWELLEN DES LINKEN ZYLINDERKOPFES TEILEDIAGRAMM")
-part-diagram-01.23.3.webp "MASERATI LEVANTE (2018) NOCKENWELLEN DES LINKEN ZYLINDERKOPFES TEILEDIAGRAMM")
-part-diagram-01.24.2.webp "MASERATI LEVANTE (2018) ZEITLICHE KOORDINIERUNG TEILEDIAGRAMM")
-part-diagram-01.24.3.webp "MASERATI LEVANTE (2018) ZEITLICHE KOORDINIERUNG TEILEDIAGRAMM")
-part-diagram-01.25.2.webp "MASERATI LEVANTE (2018) VENTILE TEILEDIAGRAMM")
-part-diagram-01.25.3.webp "MASERATI LEVANTE (2018) VENTILE TEILEDIAGRAMM")
-part-diagram-01.30.2.webp "MASERATI LEVANTE (2018) TURBOLADERSYSTEM: AUSRÜSTUNG TEILEDIAGRAMM")
-part-diagram-01.30.3.webp "MASERATI LEVANTE (2018) TURBOLADERSYSTEM: AUSRÜSTUNG TEILEDIAGRAMM")
-part-diagram-01.31.2.webp "MASERATI LEVANTE (2018) TURBOLADERSYSTEM: SCHMIERUNG UND KÜHLUNG TEILEDIAGRAMM")
-part-diagram-01.31.3.webp "MASERATI LEVANTE (2018) TURBOLADERSYSTEM: SCHMIERUNG UND KÜHLUNG TEILEDIAGRAMM")
-part-diagram-01.32.3.webp "MASERATI LEVANTE (2018) LADELUFTKÜHLERSYSTEM TEILEDIAGRAMM")
-part-diagram-01.32.4.webp "MASERATI LEVANTE (2018) LADELUFTKÜHLERSYSTEM TEILEDIAGRAMM")
-part-diagram-01.40.2.webp "MASERATI LEVANTE (2018) ANSAUGKRÜMMER UND DROSSELKLAPPENGEHÄUSE TEILEDIAGRAMM")
-part-diagram-01.40.3.webp "MASERATI LEVANTE (2018) ANSAUGKRÜMMER UND DROSSELKLAPPENGEHÄUSE TEILEDIAGRAMM")
-part-diagram-01.41.2.webp "MASERATI LEVANTE (2018) LUFTFILTER, LUFTEINLASS UND KANÄLE TEILEDIAGRAMM")
-part-diagram-01.41.3.webp "MASERATI LEVANTE (2018) LUFTFILTER, LUFTEINLASS UND KANÄLE TEILEDIAGRAMM")
-part-diagram-01.42.1.webp "MASERATI LEVANTE (2018) TREIBSTOFFTANK TEILEDIAGRAMM")
-part-diagram-01.42.3.webp "MASERATI LEVANTE (2018) TREIBSTOFFTANK TEILEDIAGRAMM")
-part-diagram-01.43.1.webp "MASERATI LEVANTE (2018) KRAFTSTOFFPUMPEN UND VERBINDUNGSLEITUNGEN TEILEDIAGRAMM")
-part-diagram-01.43.4.webp "MASERATI LEVANTE (2018) KRAFTSTOFFPUMPEN UND VERBINDUNGSLEITUNGEN TEILEDIAGRAMM")
-part-diagram-01.43.7.webp "MASERATI LEVANTE (2018) KRAFTSTOFFPUMPEN UND VERBINDUNGSLEITUNGEN TEILEDIAGRAMM")
-part-diagram-01.43.8.webp "MASERATI LEVANTE (2018) KRAFTSTOFFPUMPEN UND VERBINDUNGSLEITUNGEN TEILEDIAGRAMM")
-part-diagram-01.44.1.webp "MASERATI LEVANTE (2018) KRAFTSTOFFDAMPF-REZIRKULATIONSSYSTEM TEILEDIAGRAMM")
-part-diagram-01.44.4.webp "MASERATI LEVANTE (2018) KRAFTSTOFFDAMPF-REZIRKULATIONSSYSTEM TEILEDIAGRAMM")
-part-diagram-01.50.3.webp "MASERATI LEVANTE (2018) ZUSÄTZLICHES LUFTSYSTEM TEILEDIAGRAMM")
-part-diagram-01.50.4.webp "MASERATI LEVANTE (2018) ZUSÄTZLICHES LUFTSYSTEM TEILEDIAGRAMM")
-part-diagram-01.50.5.webp "MASERATI LEVANTE (2018) ZUSÄTZLICHES LUFTSYSTEM TEILEDIAGRAMM")
-part-diagram-01.50.6.webp "MASERATI LEVANTE (2018) ZUSÄTZLICHES LUFTSYSTEM TEILEDIAGRAMM")
-part-diagram-01.60.3.webp "MASERATI LEVANTE (2018) SCHMIERSYSTEM: KREISLAUF UND SAMMLUNG TEILEDIAGRAMM")
-part-diagram-01.60.4.webp "MASERATI LEVANTE (2018) SCHMIERSYSTEM: KREISLAUF UND SAMMLUNG TEILEDIAGRAMM")
-part-diagram-01.61.3.webp "MASERATI LEVANTE (2018) SCHMIERSYSTEM: PUMPE UND FILTER TEILEDIAGRAMM")
-part-diagram-01.61.4.webp "MASERATI LEVANTE (2018) SCHMIERSYSTEM: PUMPE UND FILTER TEILEDIAGRAMM")
-part-diagram-01.62.2.webp "MASERATI LEVANTE (2018) WÄRMETAUSCHER TEILEDIAGRAMM")
-part-diagram-01.63.2.webp "MASERATI LEVANTE (2018) ÖLDAMPF-REZIRKULATIONSSYSTEM TEILEDIAGRAMM")
-part-diagram-01.63.3.webp "MASERATI LEVANTE (2018) ÖLDAMPF-REZIRKULATIONSSYSTEM TEILEDIAGRAMM")
-part-diagram-01.70.2.webp "MASERATI LEVANTE (2018) KÜHLUNG: LUFTKÜHLER UND KANÄLE TEILEDIAGRAMM")
-part-diagram-01.70.3.webp "MASERATI LEVANTE (2018) KÜHLUNG: LUFTKÜHLER UND KANÄLE TEILEDIAGRAMM")
-part-diagram-01.71.4.webp "MASERATI LEVANTE (2018) KÜHLSYSTEM: NOURICE UND LINIEN TEILEDIAGRAMM")
-part-diagram-01.71.5.webp "MASERATI LEVANTE (2018) KÜHLSYSTEM: NOURICE UND LINIEN TEILEDIAGRAMM")
-part-diagram-01.71.6.webp "MASERATI LEVANTE (2018) KÜHLSYSTEM: NOURICE UND LINIEN TEILEDIAGRAMM")
-part-diagram-01.71.7.webp "MASERATI LEVANTE (2018) KÜHLSYSTEM: NOURICE UND LINIEN TEILEDIAGRAMM")
-part-diagram-01.71.8.webp "MASERATI LEVANTE (2018) KÜHLSYSTEM: NOURICE UND LINIEN TEILEDIAGRAMM")
-part-diagram-01.72.2.webp "MASERATI LEVANTE (2018) KÜHLSYSTEM: WASSERPUMPE TEILEDIAGRAMM")
-part-diagram-01.72.3.webp "MASERATI LEVANTE (2018) KÜHLSYSTEM: WASSERPUMPE TEILEDIAGRAMM")
-part-diagram-01.80.1.webp "MASERATI LEVANTE (2018) VORKATALYTISCHE KONVERTER UND KATALYTISCHE KONVERTER TEILEDIAGRAMM")
-part-diagram-01.80.4.webp "MASERATI LEVANTE (2018) VORKATALYTISCHE KONVERTER UND KATALYTISCHE KONVERTER TEILEDIAGRAMM")
-part-diagram-01.81.2.webp "MASERATI LEVANTE (2018) SCHALLDÄMPFER TEILEDIAGRAMM")
-part-diagram-01.81.4.webp "MASERATI LEVANTE (2018) SCHALLDÄMPFER TEILEDIAGRAMM")
-part-diagram-01.82.1.webp "MASERATI LEVANTE (2018) ADBLUE-SYSTEM TEILEDIAGRAMM")
-part-diagram-01.90.2.webp "MASERATI LEVANTE (2018) ELEKTRONISCHE STEUERUNG: EINSPRITZUNG UND MOTORSTEUERUNG TEILEDIAGRAMM")
-part-diagram-01.90.4.webp "MASERATI LEVANTE (2018) ELEKTRONISCHE STEUERUNG: EINSPRITZUNG UND MOTORSTEUERUNG TEILEDIAGRAMM")
-part-diagram-01.91.2.webp "MASERATI LEVANTE (2018) ELEKTRONISCHE STEUERUNG: MOTORZÜNDUNG TEILEDIAGRAMM")
-part-diagram-01.91.3.webp "MASERATI LEVANTE (2018) ELEKTRONISCHE STEUERUNG: MOTORZÜNDUNG TEILEDIAGRAMM")
-part-diagram-03.02.1.webp "MASERATI LEVANTE (2018) FAHRERSTEUERUNG FÜR AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-03.10.3.webp "MASERATI LEVANTE (2018) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-03.10.4.webp "MASERATI LEVANTE (2018) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-03.10.5.webp "MASERATI LEVANTE (2018) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-03.10.6.webp "MASERATI LEVANTE (2018) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-03.21.1.webp "MASERATI LEVANTE (2018) DIFFERENTIAL- UND HINTERACHSWELLEN TEILEDIAGRAMM")
-part-diagram-03.22.2.webp "MASERATI LEVANTE (2018) VORDERRADGETRIEBE TEILEDIAGRAMM")
-part-diagram-03.30.2.webp "MASERATI LEVANTE (2018) GETRIEBEWELLE TEILEDIAGRAMM")
-part-diagram-03.50.2.webp "MASERATI LEVANTE (2018) SCHMIERUNG UND KÜHLUNG DES GETRIEBEÖLS TEILEDIAGRAMM")
-part-diagram-03.50.3.webp "MASERATI LEVANTE (2018) SCHMIERUNG UND KÜHLUNG DES GETRIEBEÖLS TEILEDIAGRAMM")
-part-diagram-04.00.3.webp "MASERATI LEVANTE (2018) BREMSSERVOSYSTEM TEILEDIAGRAMM")
-part-diagram-04.00.4.webp "MASERATI LEVANTE (2018) BREMSSERVOSYSTEM TEILEDIAGRAMM")
-part-diagram-04.10.1.webp "MASERATI LEVANTE (2018) BREMSVORRICHTUNGEN AN VORDERRÄDERN TEILEDIAGRAMM")
-part-diagram-04.10.2.webp "MASERATI LEVANTE (2018) BREMSVORRICHTUNGEN AN VORDERRÄDERN TEILEDIAGRAMM")
-part-diagram-04.11.1.webp "MASERATI LEVANTE (2018) BREMSVORRICHTUNGEN AN HINTERRÄDERN TEILEDIAGRAMM")
-part-diagram-04.20.1.webp "MASERATI LEVANTE (2018) LINIEN TEILEDIAGRAMM")
-part-diagram-04.20.2.webp "MASERATI LEVANTE (2018) LINIEN TEILEDIAGRAMM")
-part-diagram-04.30.1.webp "MASERATI LEVANTE (2018) FESTSTELLBREMSE TEILEDIAGRAMM")
-part-diagram-04.90.1.webp "MASERATI LEVANTE (2018) BREMSSTEUERSYSTEME TEILEDIAGRAMM")
-part-diagram-05.00.2.webp "MASERATI LEVANTE (2018) LENKSÄULE UND LENKRADEINHEIT TEILEDIAGRAMM")
-part-diagram-05.10.4.webp "MASERATI LEVANTE (2018) KOMPLETTE LENKZAHNEINHEIT TEILEDIAGRAMM")
-part-diagram-05.10.6.webp "MASERATI LEVANTE (2018) KOMPLETTE LENKZAHNEINHEIT TEILEDIAGRAMM")
-part-diagram-05.20.1.webp "MASERATI LEVANTE (2018) KOMPLETTE PEDALBOARD-EINHEIT TEILEDIAGRAMM")
-part-diagram-06.00.2.webp "MASERATI LEVANTE (2018) RÄDER UND REIFEN TEILEDIAGRAMM")
-part-diagram-06.10.1.webp "MASERATI LEVANTE (2018) VORDERRADAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-06.11.2.webp "MASERATI LEVANTE (2018) VORDERE STOßDÄMPFERVORRICHTUNGEN TEILEDIAGRAMM")
-part-diagram-06.12.1.webp "MASERATI LEVANTE (2018) VORDERES UNTERGESTELL TEILEDIAGRAMM")
-part-diagram-06.20.1.webp "MASERATI LEVANTE (2018) HINTERRADAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-06.20.2.webp "MASERATI LEVANTE (2018) HINTERRADAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-06.21.1.webp "MASERATI LEVANTE (2018) HINTERE STOßDÄMPFERVORRICHTUNGEN TEILEDIAGRAMM")
-part-diagram-06.22.1.webp "MASERATI LEVANTE (2018) HINTERES FAHRGESTELL TEILEDIAGRAMM")
-part-diagram-06.24.1.webp "MASERATI LEVANTE (2018) LUFTFEDERUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-06.24.2.webp "MASERATI LEVANTE (2018) LUFTFEDERUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-06.90.1.webp "MASERATI LEVANTE (2018) ELEKTRONISCHE STEUERUNG (AUFHÄNGUNG) TEILEDIAGRAMM")
-part-diagram-06.95.0.webp "MASERATI LEVANTE (2018) CPL. RÄDER TEILEDIAGRAMM")
-part-diagram-07.00.1.webp "MASERATI LEVANTE (2018) FRONT-AIRBAG-SYSTEM TEILEDIAGRAMM")
-part-diagram-07.02.1.webp "MASERATI LEVANTE (2018) VORDERES SEITENTASCHENSYSTEM TEILEDIAGRAMM")
-part-diagram-07.04.1.webp "MASERATI LEVANTE (2018) FENSTERTASCHENSYSTEM TEILEDIAGRAMM")
-part-diagram-07.05.1.webp "MASERATI LEVANTE (2018) CRASH-SENSOREN TEILEDIAGRAMM")
-part-diagram-07.10.1.webp "MASERATI LEVANTE (2018) VORDERE SICHERHEITSGURTE TEILEDIAGRAMM")
-part-diagram-07.11.1.webp "MASERATI LEVANTE (2018) SICHERHEITSGURTE HINTEN TEILEDIAGRAMM")
-part-diagram-07.20.1.webp "MASERATI LEVANTE (2018) REIFENDRUCKKONTROLLSYSTEM TEILEDIAGRAMM")
-part-diagram-07.30.3.webp "MASERATI LEVANTE (2018) STANDARD LIEFERBAR TEILEDIAGRAMM")
-part-diagram-07.30.5.webp "MASERATI LEVANTE (2018) STANDARD LIEFERBAR TEILEDIAGRAMM")
-part-diagram-07.32.5.webp "MASERATI LEVANTE (2018) DOKUMENTATION AN BORD TEILEDIAGRAMM")
-part-diagram-08.00.1.webp "MASERATI LEVANTE (2018) EXTERNE FAHRZEUGGERÄTE TEILEDIAGRAMM")
-part-diagram-08.00.2.webp "MASERATI LEVANTE (2018) EXTERNE FAHRZEUGGERÄTE TEILEDIAGRAMM")
-part-diagram-08.10.1.webp "MASERATI LEVANTE (2018) INTERNE FAHRZEUGGERÄTE TEILEDIAGRAMM")
-part-diagram-08.20.2.webp "MASERATI LEVANTE (2018) ENERGIEERZEUGUNG UND -SPEICHERUNG TEILEDIAGRAMM")
-part-diagram-08.20.3.webp "MASERATI LEVANTE (2018) ENERGIEERZEUGUNG UND -SPEICHERUNG TEILEDIAGRAMM")
-part-diagram-08.30.1.webp "MASERATI LEVANTE (2018) SCHEINWERFER-CLUSTER TEILEDIAGRAMM")
-part-diagram-08.31.1.webp "MASERATI LEVANTE (2018) RÜCKLICHT-CLUSTER TEILEDIAGRAMM")
-part-diagram-08.40.3.webp "MASERATI LEVANTE (2018) A/C-GERÄT: GERÄTE IM MOTORRAUM TEILEDIAGRAMM")
-part-diagram-08.40.4.webp "MASERATI LEVANTE (2018) A/C-GERÄT: GERÄTE IM MOTORRAUM TEILEDIAGRAMM")
-part-diagram-08.40.5.webp "MASERATI LEVANTE (2018) A/C-GERÄT: GERÄTE IM MOTORRAUM TEILEDIAGRAMM")
-part-diagram-08.40.6.webp "MASERATI LEVANTE (2018) A/C-GERÄT: GERÄTE IM MOTORRAUM TEILEDIAGRAMM")
-part-diagram-08.41.1.webp "MASERATI LEVANTE (2018) A/C-GERÄT: DASHBOARD-GERÄTE TEILEDIAGRAMM")
-part-diagram-08.41.2.webp "MASERATI LEVANTE (2018) A/C-GERÄT: DASHBOARD-GERÄTE TEILEDIAGRAMM")
-part-diagram-08.42.1.webp "MASERATI LEVANTE (2018) KLIMAANLAGE: DIFFUSION TEILEDIAGRAMM")
-part-diagram-08.42.2.webp "MASERATI LEVANTE (2018) KLIMAANLAGE: DIFFUSION TEILEDIAGRAMM")
-part-diagram-08.43.1.webp "MASERATI LEVANTE (2018) KLIMAANLAGE: TUNNELGERÄTE TEILEDIAGRAMM")
-part-diagram-08.49.1.webp "MASERATI LEVANTE (2018) A/C-GERÄT: ELEKTRONISCHE STEUERUNG TEILEDIAGRAMM")
-part-diagram-08.50.1.webp "MASERATI LEVANTE (2018) DASHBOARD-GERÄTE TEILEDIAGRAMM")
-part-diagram-08.51.1.webp "MASERATI LEVANTE (2018) MITTELKONSOLENGERÄTE TEILEDIAGRAMM")
-part-diagram-08.52.1.webp "MASERATI LEVANTE (2018) TÜRGERÄTE TEILEDIAGRAMM")
-part-diagram-08.52.2.webp "MASERATI LEVANTE (2018) TÜRGERÄTE TEILEDIAGRAMM")
-part-diagram-08.53.2.webp "MASERATI LEVANTE (2018) ALARM- UND WEGFAHRSPERRESYSTEM TEILEDIAGRAMM")
-part-diagram-08.53.3.webp "MASERATI LEVANTE (2018) ALARM- UND WEGFAHRSPERRESYSTEM TEILEDIAGRAMM")
-part-diagram-08.60.10.webp "MASERATI LEVANTE (2018) HAUPTVERKABELUNG TEILEDIAGRAMM")
-part-diagram-08.60.2.webp "MASERATI LEVANTE (2018) HAUPTVERKABELUNG TEILEDIAGRAMM")
-part-diagram-08.60.4.webp "MASERATI LEVANTE (2018) HAUPTVERKABELUNG TEILEDIAGRAMM")
-part-diagram-08.60.6.webp "MASERATI LEVANTE (2018) HAUPTVERKABELUNG TEILEDIAGRAMM")
-part-diagram-08.60.9.webp "MASERATI LEVANTE (2018) HAUPTVERKABELUNG TEILEDIAGRAMM")
-part-diagram-08.61.1.webp "MASERATI LEVANTE (2018) RELAIS, SICHERUNGEN UND KÄSTEN TEILEDIAGRAMM")
-part-diagram-08.62.1.webp "MASERATI LEVANTE (2018) ANSCHLÜSSE TEILEDIAGRAMM")
-part-diagram-08.63.1.webp "MASERATI LEVANTE (2018) EXTRAKTOREN TEILEDIAGRAMM")
-part-diagram-08.70.1.webp "MASERATI LEVANTE (2018) SCHALLDIFFUSIONSSYSTEM TEILEDIAGRAMM")
-part-diagram-08.70.2.webp "MASERATI LEVANTE (2018) SCHALLDIFFUSIONSSYSTEM TEILEDIAGRAMM")
-part-diagram-08.70.3.webp "MASERATI LEVANTE (2018) SCHALLDIFFUSIONSSYSTEM TEILEDIAGRAMM")
-part-diagram-08.71.1.webp "MASERATI LEVANTE (2018) IT SYSTEM TEILEDIAGRAMM")
-part-diagram-08.71.3.webp "MASERATI LEVANTE (2018) IT SYSTEM TEILEDIAGRAMM")
-part-diagram-08.72.1.webp "MASERATI LEVANTE (2018) EMPFANGS- UND VERBINDUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-08.73.1.webp "MASERATI LEVANTE (2018) FAHRASSISTENZSYSTEM TEILEDIAGRAMM")
-part-diagram-09.00.1.webp "MASERATI LEVANTE (2018) KAROSSERIE UND VORDERE AUSSENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-09.01.1.webp "MASERATI LEVANTE (2018) KAROSSERIE UND ZENTRALE AUSSENVERKLEIDUNGEN TEILEDIAGRAMM")
-part-diagram-09.02.1.webp "MASERATI LEVANTE (2018) KAROSSERIE UND HINTERE AUSSENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-09.03.1.webp "MASERATI LEVANTE (2018) VORDERE STRUKTURRAHMEN UND BLECHPLATTEN TEILEDIAGRAMM")
-part-diagram-09.04.1.webp "MASERATI LEVANTE (2018) ZENTRALE STRUKTURRAHMEN UND BLECHPLATTEN TEILEDIAGRAMM")
-part-diagram-09.05.1.webp "MASERATI LEVANTE (2018) HINTERE STRUKTURRAHMEN UND BLECHPLATTEN TEILEDIAGRAMM")
-part-diagram-09.10.1.webp "MASERATI LEVANTE (2018) FRONTSTOßSTANGE TEILEDIAGRAMM")
-part-diagram-09.11.1.webp "MASERATI LEVANTE (2018) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-09.12.1.webp "MASERATI LEVANTE (2018) PARKSENSOREN TEILEDIAGRAMM")
-part-diagram-09.13.1.webp "MASERATI LEVANTE (2018) RADHAUS UND DECKEL TEILEDIAGRAMM")
-part-diagram-09.14.2.webp "MASERATI LEVANTE (2018) UNTERBODEN- UND UNTERBODENSCHUTZ TEILEDIAGRAMM")
-part-diagram-09.15.1.webp "MASERATI LEVANTE (2018) SCHILDE, VERKLEIDUNGEN UND ABDECKPLATTEN TEILEDIAGRAMM")
-part-diagram-09.16.2.webp "MASERATI LEVANTE (2018) VERZIERUNGEN, MARKEN UND SYMBOLE TEILEDIAGRAMM")
-part-diagram-09.17.1.webp "MASERATI LEVANTE (2018) AUFKLEBER UND ETIKETTEN TEILEDIAGRAMM")
-part-diagram-09.17.2.webp "MASERATI LEVANTE (2018) AUFKLEBER UND ETIKETTEN TEILEDIAGRAMM")
-part-diagram-09.20.1.webp "MASERATI LEVANTE (2018) VORDERDECKEL TEILEDIAGRAMM")
-part-diagram-09.22.1.webp "MASERATI LEVANTE (2018) KRAFTSTOFFTANK-TÜR UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-09.23.1.webp "MASERATI LEVANTE (2018) TASTE ZUM ÖFFNEN DES VORDEREN DECKELS TEILEDIAGRAMM")
