Gültig ab Assembly: 6053787 - 99999999.
-part-diagram-01.50.2.webp)

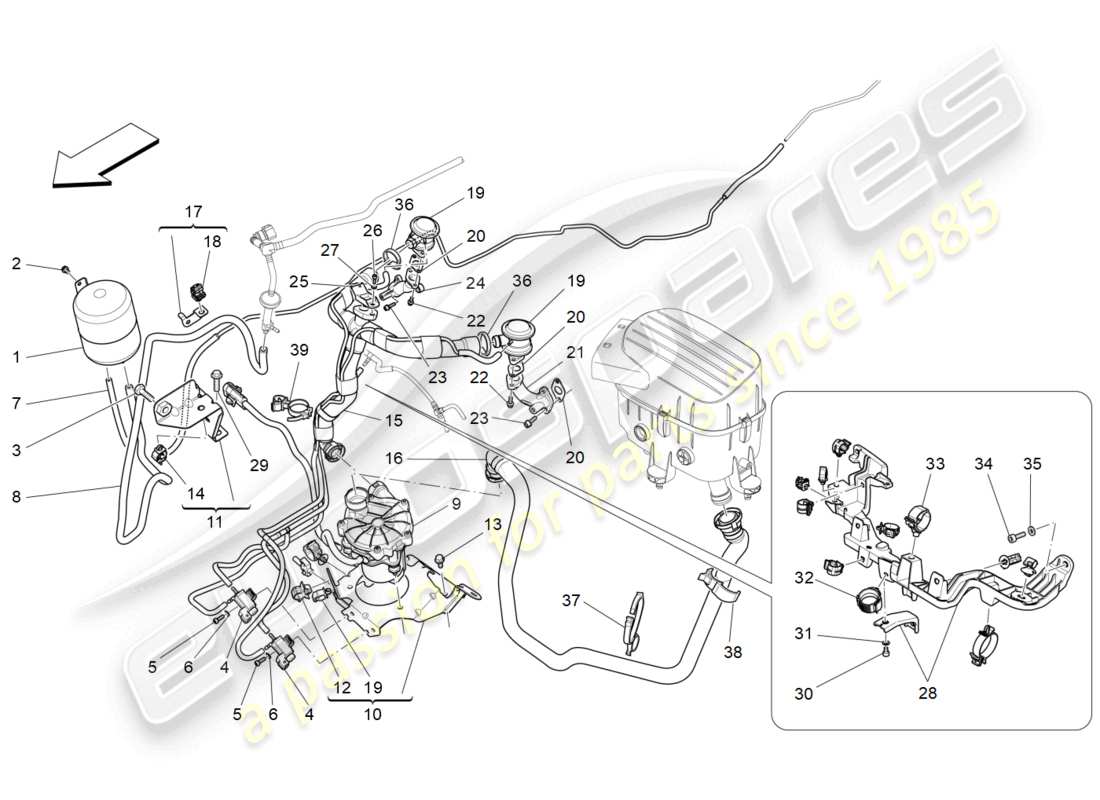

01.50.2 - zusätzliches Luftsystem
Maserati Levante GTS (2020) ADDITIONAL AIR SYSTEM Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 675000752
VAKUUMBEHÄLTER
aus £22,89
aus £22,89
Dieses Teil ersetzt die Teilenummer 670003009
# 002
MPN: 675000435
SCHRAUBEN
aus £3,91
aus £3,91
# 003
MPN: 675000438
SCHRAUBE [M8X22]
aus £1,03
aus £1,03
# 004
MPN: 670002843
EIN/AUS-MAGNETVENTIL
aus £29,47
aus £29,47
# 005
MPN: 675000246
SCHRAUBEN
aus £1,12
aus £1,12
# 007
MPN: 670105050
Unterboden-Vakuumrohr – Abschnitt 1ST
Gültig ab Assembly: 0 - 6084108.
Ersetzung
Ersetzung
# 008
MPN: 670005592
ROHR ZWISCHEN VAKUUMBEHÄLTER UND VAKUUMROHR
Gültig ab Assembly: 0 - 6090999.
aus £16,89
aus £16,89
# 009
MPN: 670003500
SEKUNDÄRLUFTPUMPE
aus £295,57
aus £295,57
# 010
MPN: 670104044
LUFTPUMPEN-BEFESTIGUNGSHALTERUNG
aus £37,02
aus £37,02
# 011
MPN: 670160876
Halterung
aus £5,41
aus £5,41
Dieses Teil ersetzt die Teilenummer 670003282
# 013
MPN: 675000278
SCHRAUBE [M6X25]
aus £1,18
aus £1,18
# 014
MPN: 675000076
CLIP
aus £0,59
aus £0,59
# 015
MPN: 670104128
LUFTFÜHRUNGSROHR ZU VENTILEN SORT.
aus £134,11
aus £134,11
# 016
MPN: 670104129
ROHR ZWISCHEN LUFTPUMPE UND AIRBOX
aus £34,80
aus £34,80
# 017
MPN: 670005593
MONTAGE DER HALTERUNG
Gültig ab Assembly: 0 - 6079466.
aus £2,46
aus £2,46
# 018
MPN: 675000614
CLIP
Gültig ab Assembly: 0 - 6079466.
# 019
MPN: 283441
SEKUNDÄRLUFTVENTIL
aus £104,35
aus £104,35
# 020
MPN: 186781
Dichtung
aus £3,11
aus £3,11
# 021
MPN: 292658
UNTERSTÜTZUNG DES SEKUNDÄRLUFTVENTILS LINKS
aus £60,22
aus £60,22
# 022
MPN: 231618
SCHRAUBE [M6X20]
aus £0,53
aus £0,53
# 023
MPN: 231619
SCHRAUBE [M6X22]
aus £0,52
aus £0,52
# 024
MPN: 292657
UNTERSTÜTZUNG DES RECHTEN SEKUNDÄRLUFTVENTILS
aus £54,93
aus £54,93
# 025
MPN: 670003207
DRUCKTRANSMITTER
aus £63,77
aus £63,77
# 026
MPN: 014305224
SCHRAUBE [M6X16]
# 027
MPN: 011197774
Scheibe [D.6.4-12X1.2]
# 028
MPN: 670007033
UNTERSTÜTZUNG DES DRUCKSENSORS DES SEKUNDÄRLUFTKANALS
aus £35,15
aus £35,15
# 029
MPN: 675000438
SCHRAUBE [M8X22]
aus £1,03
aus £1,03
# 030
MPN: 675000191
SCHRAUBE [M6X14]
aus £1,46
aus £1,46
# 032
MPN: 675000205
CLIP
aus £7,76
aus £7,76
# 033
MPN: 675000202
CLIP
aus £9,58
aus £9,58
# 034
MPN: 675000191
SCHRAUBE [M6X14]
aus £1,46
aus £1,46
# 035
MPN: 011197774
Scheibe [D.6.4-12X1.2]
# 036
MPN: 675000352
KRAGEN [D.23]
aus £2,15
aus £2,15
# 037
MPN: 670005919
HALTEKLAMMER
aus £2,46
aus £2,46
# 038
MPN: 670005928
CLIP
aus £2,05
aus £2,05
# 039
MPN: 670106529
CLIP
aus £0,91
aus £0,91
# 040
MPN: 675000308
SCHRAUBE [M5X14] #(BILD NICHT VERFÜGBAR)#
aus £1,11
aus £1,11
